Огнепреградитель ОП-50 (125мм) фланцевый

В наличии

10.500

Огневой предохранитель ОП-50-АА-ф диаметр условного прохода – 50мм, материал корпуса и кассеты огнепреградителя – алюминий, присоединение к трубопроводу – фланцевое (125мм). Применяется для предотвращения распространения открытого пламени и искр внутри трубопровода.

Огневой предохранитель ОП-50 (125мм) применяется для защиты резервуарных парков от попадания открытого огня и искр в ёмкости и магистральные трубопроводы. Данный вид ОП применяется как на воздушных так и на жидкостных магистралях.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ОГНЕВОГО ПРЕДОХРАНИТЕЛЯ ОП-50 (125мм)

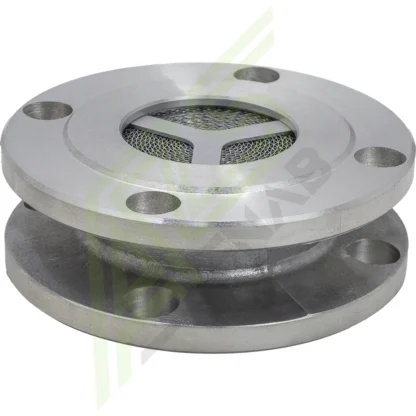

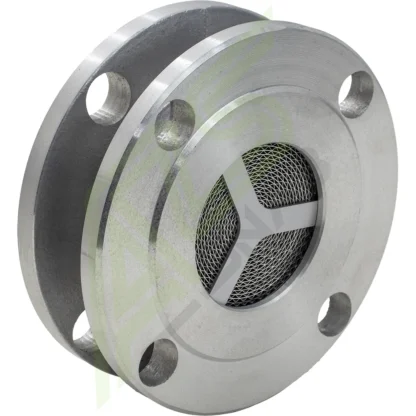

ОП состоит из корпуса и установленной внутри него кассеты огнепреградителя. Корпус огнепреградителя изготовлен из алюминиевого сплава. Для присоединения к трубопроводу огневой предохранитель имеет фланцы с обеих сторон. Во внутреннем объёме установлена и жёстко зафиксирована кассета огнепреградителя.

Кассета огнепреградителя представляет собой гофрированную ленту из алюминиевого сплава, компактно упакованную в кассету круглого сечения. При сворачивании ленты образуются каналы имеющие  прямопроходные и изогнутые поверхности. При прохождении огнепреградителя огневой поток теряет скорость распространения за счёт многократного отражения и преломления направления движения, при этом так же происходит рассеивание тепловой энергии огневого потока. Фиксация кассеты производится за счёт двух упорных шайб и стопорного кольца

В случае снижения пропускной способности рекомендуется произвести профилактический осмотр. Для проведения осмотра необходимо демонтировать ОП из магистрали. В случае засорения кассеты произвести её отчистку в растворителе. После отчистки продуть сжатым воздухом. Установка огневого предохранителя производится только после полного высыхания узла.

Пример обозначения при заказе:
ОП-50 ТУ 3689-101-10524112-2007, где:
ОП – огнепреградитель;
50 – диаметр условного прохода, мм;

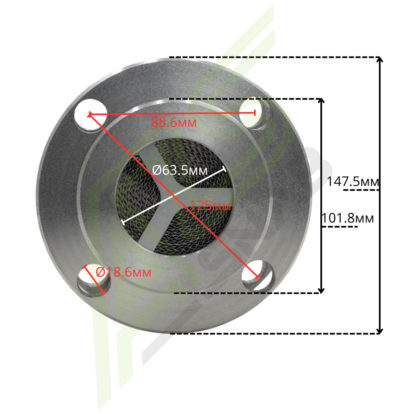

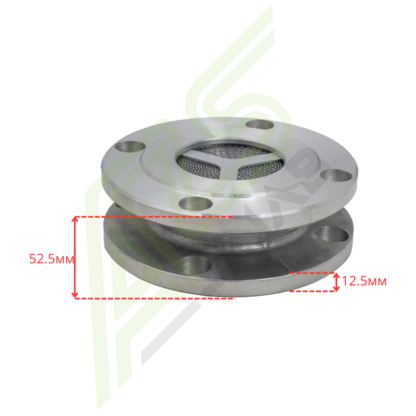

Огневой предохранитель ОП-50 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

ОП-50

ОП-80

ОП-100

Условный проход ДУ, мм

50

80

100

Рабочее давление, кгс/см2

0,02

Пропускная способность, м3/ч, не менее

25

60

100

Высота (Н), мм

51

51

51

Диаметр (D), мм

132

180

197

Диаметр крепёжных отверстий (d), мм

14

18

18

Количество крепёжных отверстий (n), мм

4

4

4

Посадочный диаметр (D1), мм

125

150

170

Масса, кг, не более

1,5

3,4

4,6

Время сохранения работоспособности, мин., не менее

10

Материал основных деталей

Алюминий

С другими огнепреградителями можно ознакомится перейдя по ссылке.
