Опубликовано

Насос СВН-80

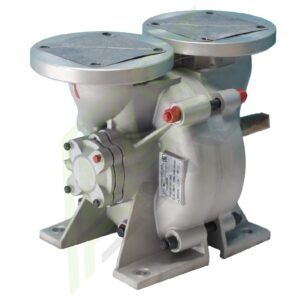

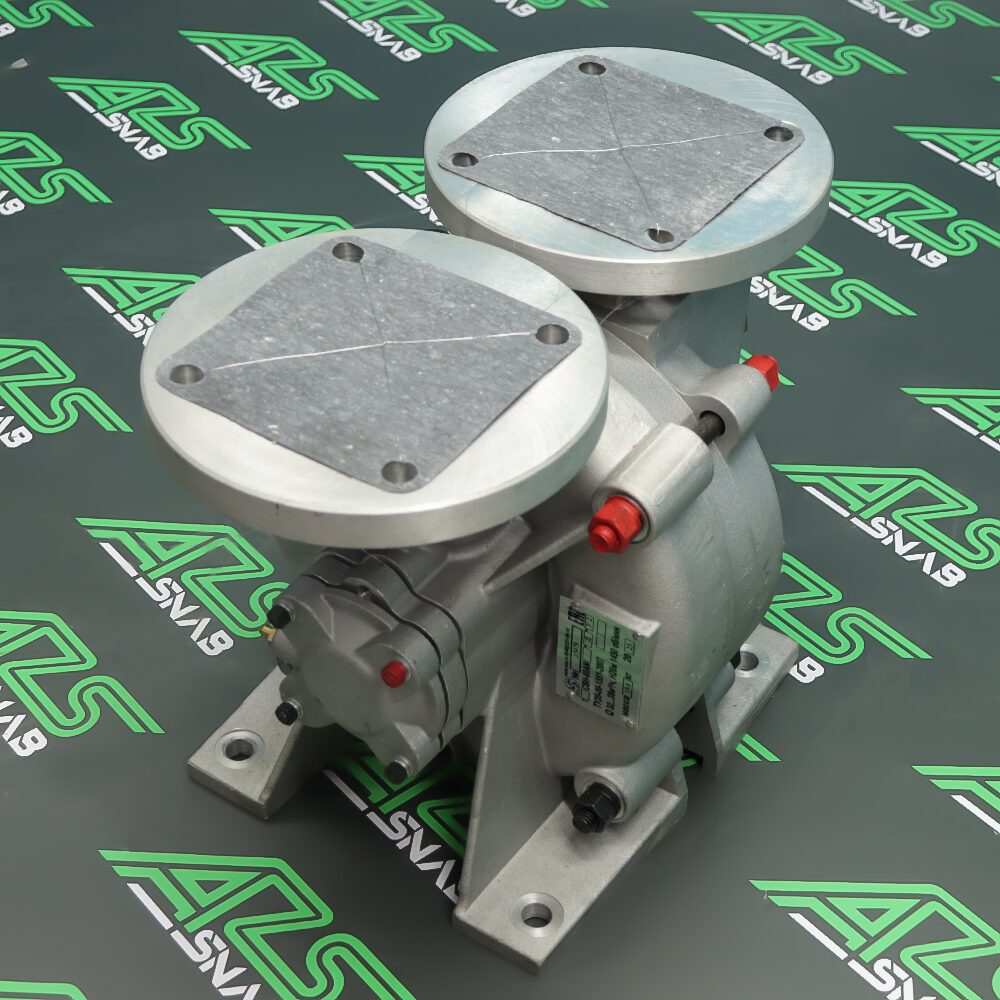

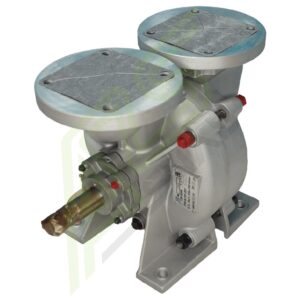

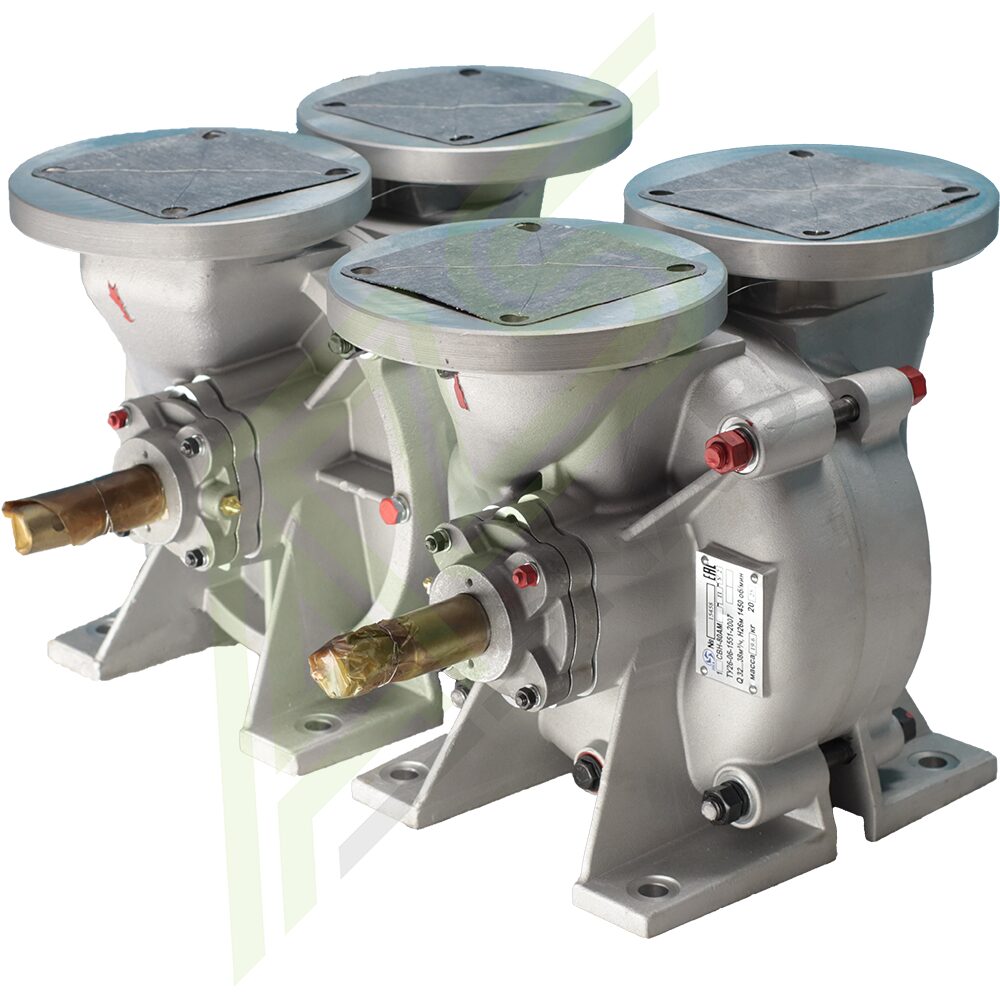

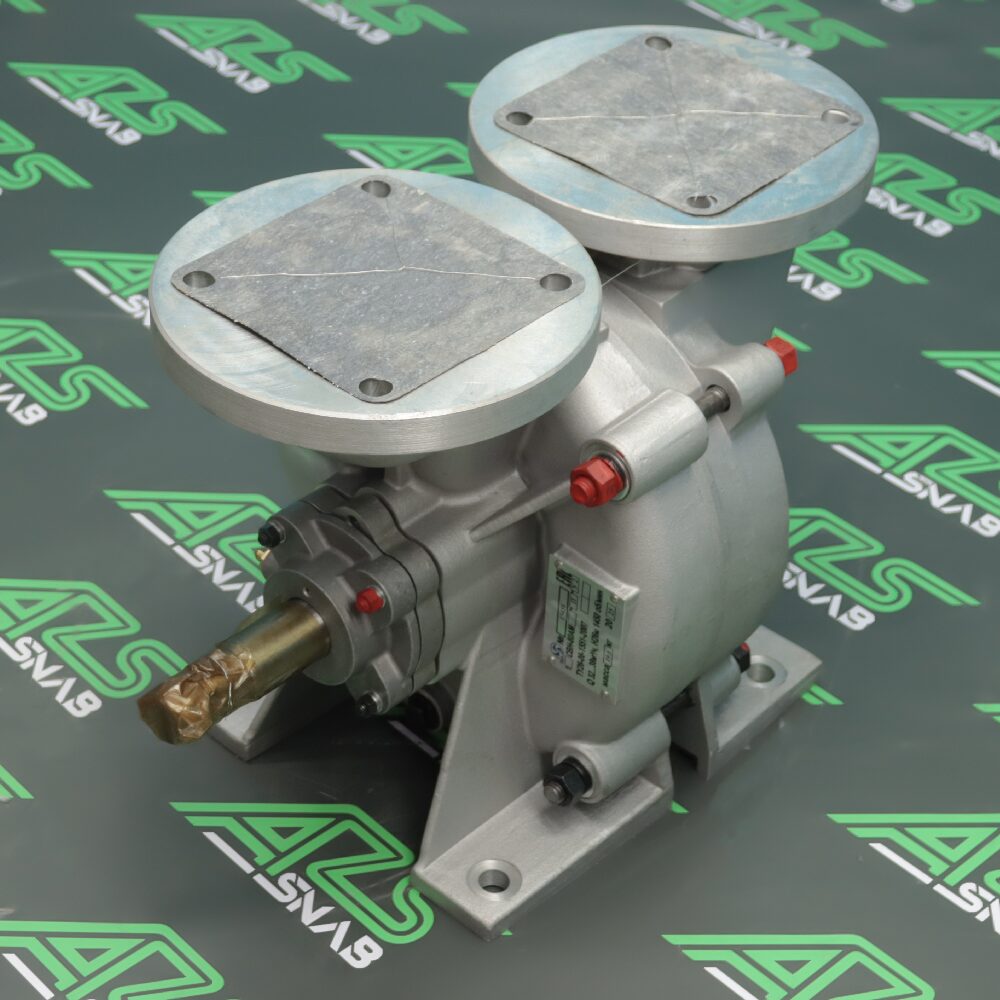

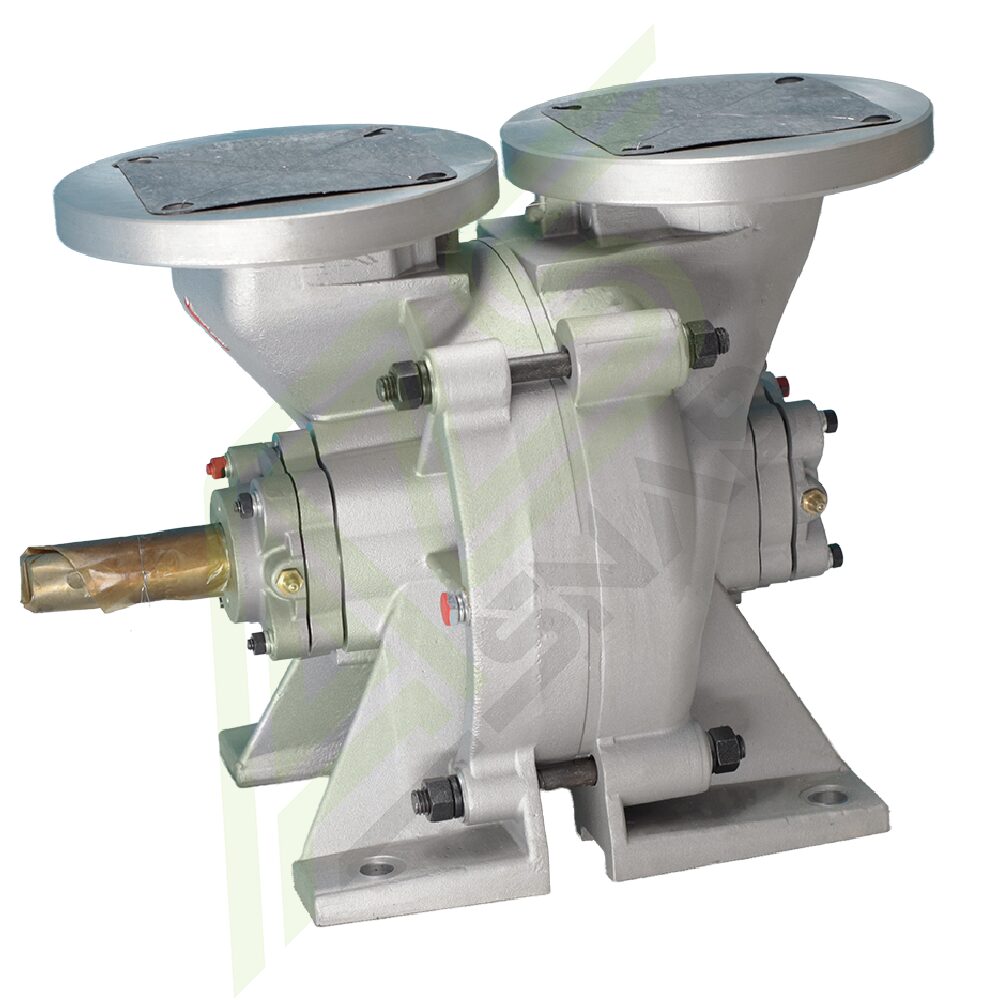

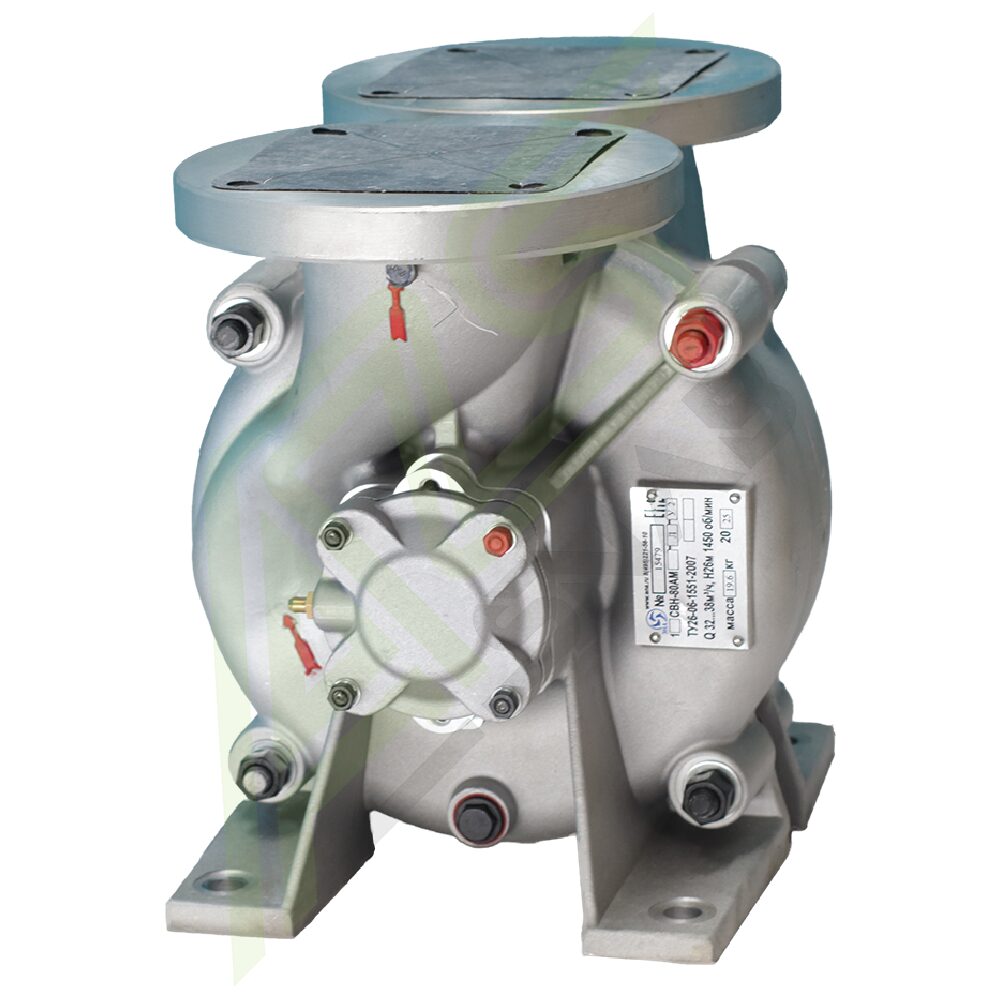

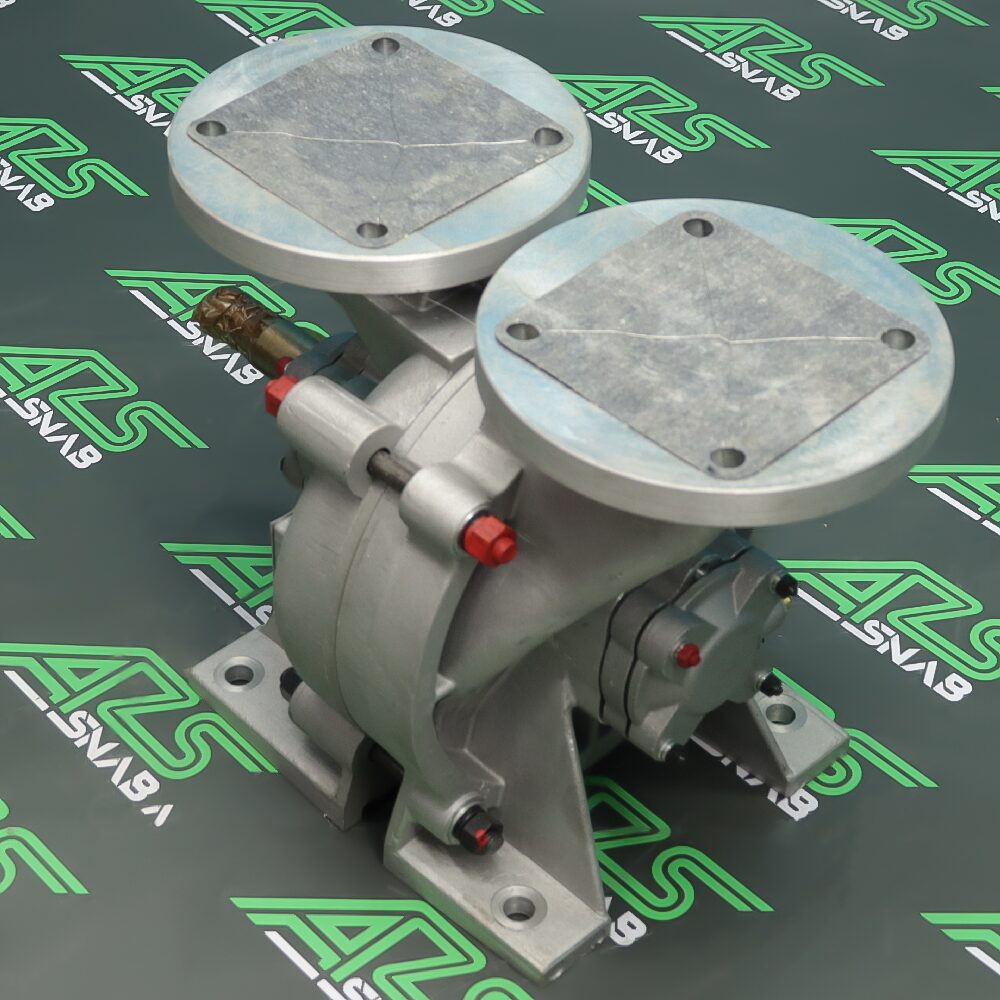

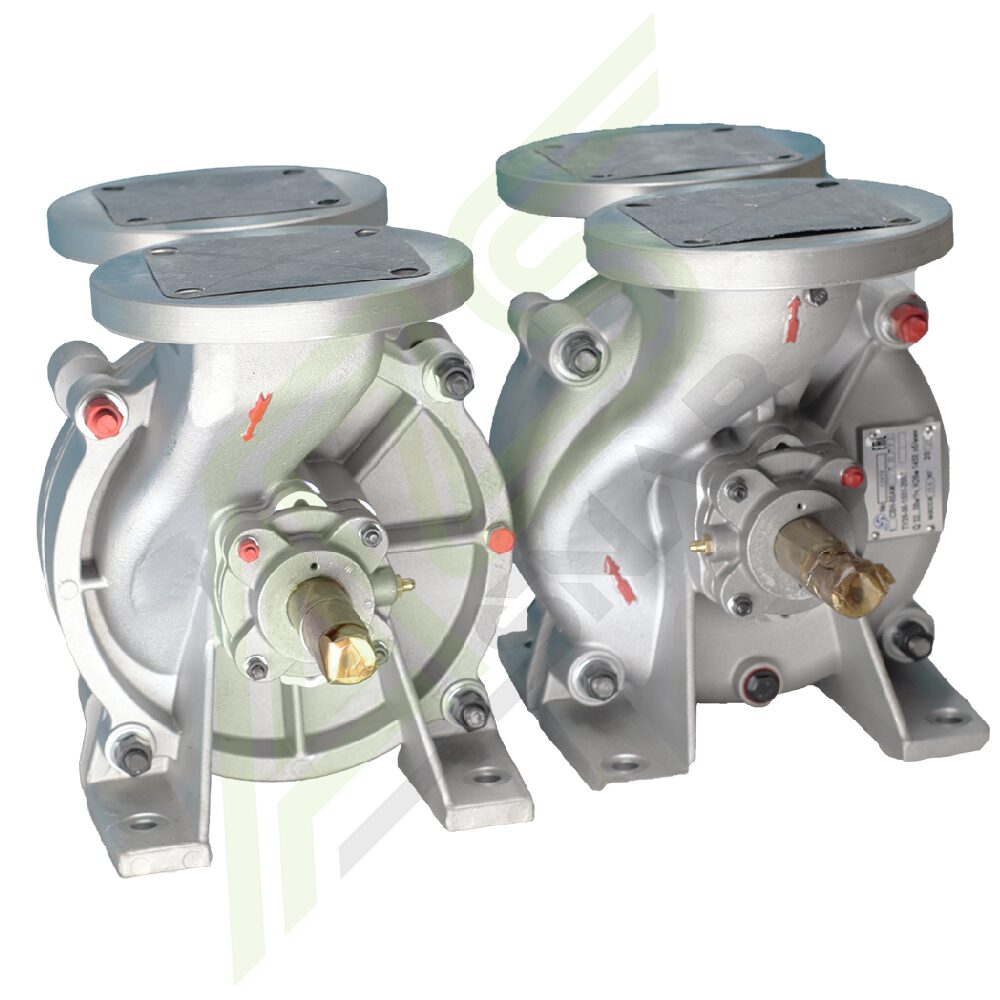

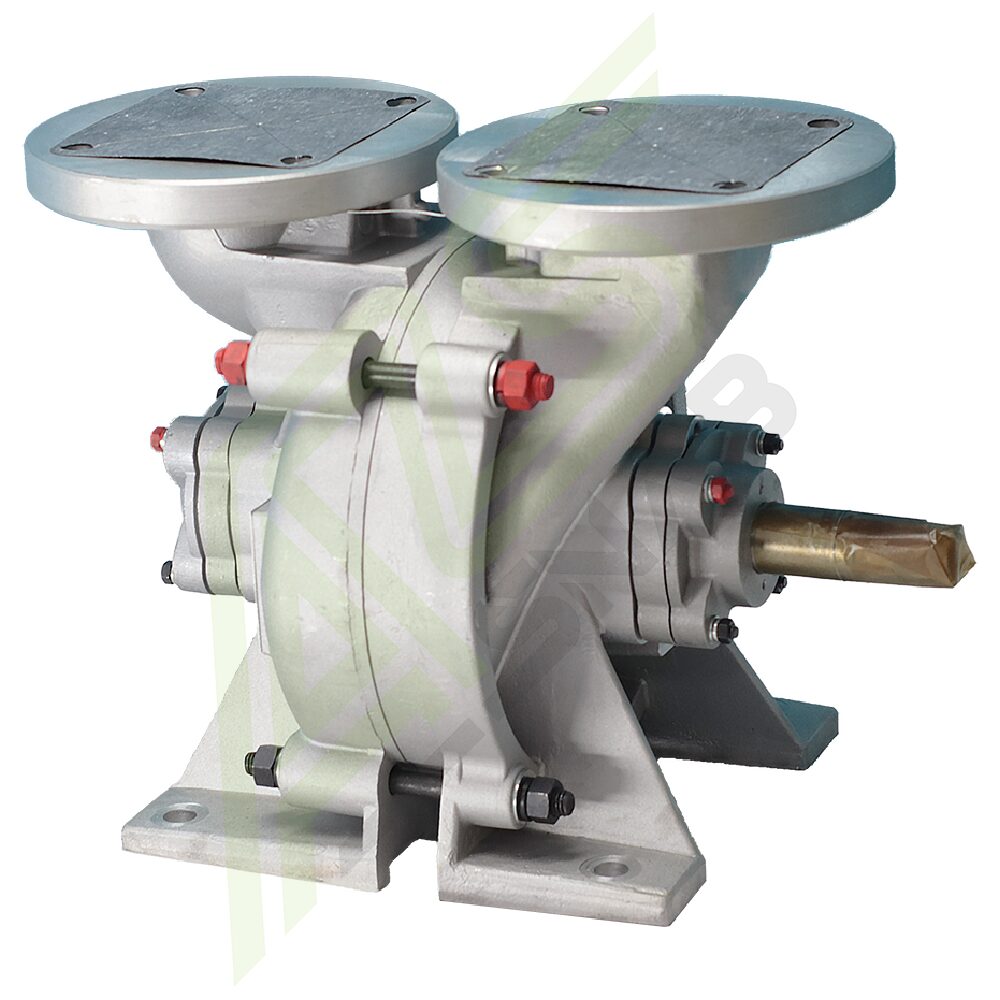

СВН-80 прав и лев

Насосы СВН-80 – семейство самовсасывающих вихревых насосов. Они широко применяются на различных производствах при выполнении технологических операций. В зависимости от модификации эти насосы предназначены для перекачивания таких сред как вода, бензин, керосин, дизельное топливо, спирт и другие жидкости с вязкостью не более 2×10-6 см2/с при температуре перекачиваемой среды от — 40 до + 50 °С и плотностью не более 1000 кг/м3. Данные насосы применяются как на топливозаправщиках так, и в составе агрегатных установок. В случаях, когда насос установлен на топливозаправщике привод насоса осуществляется при помощи вала отбора мощности автомобиля или посредством гидравлического привода. При работе в составе агрегатной установки привод насоса осуществляет электродвигатель

Конструкция насоса СВН-80

Насос имеет одноступенчатую конструкцию, благодаря чему обладает сравнительно небольшими размерами. Принцип работы насоса заключается в создании вихревого патока внутри рабочей камеры. Рабочее колесо условно-подвижно закреплено на валу насоса. При вращении вала рабочее колесо вращается вместе с ним и создаёт вихревой поток внутри рабочей камеры. Перекачиваемая жидкость поступает в насос по всасывающему каналу, после чего, под воздействием центробежных сил, выбрасывается в напорный канал. Отвод газов из рабочей камеры осуществляется инжекторным способом в напорную магистраль. При вращении вала происходит самоцентровка рабочего колеса. Однако при вращении вала вручную, из-за недостаточной скорости вращения, могут возникать подклинивания и посторонние звуки. Такие явления иногда вводят в заблуждение пользователей, и становятся причиной вывода из эксплуатации исправного оборудования. По направлению вращения вала разделяют насосы левого и правого вращения. Они маркируются СВН-80-АМ и СВН-80-АМ-П соответственно.

Схематичный чертёж насоса СВН-80

Условное обозначение СВН 80 АМ(С,Р,К)-Л-У2(Ч):

  • С — самовсасывающий;
  • В — вихревой;
  • Н — насос;
  • 80 — диаметр всасывающего и нагнетательного патрубков, мм;
  • А — индекс модернизации;
  • М — вспомогательное уплотнение (манжета);
  • С — пищевое исполнение (без консервации);
  • Р — для перекачивания растворителя;
  • К — для перекачивания кислоты;
  • Л — левого вращения;
  • У — климатическое исполнение;
  • 2 — категория размещения при эксплуатации по ГОСТ 15150-69
  • Ч – чугунный корпус

Корпус насоса может быть изготовлен как из алюминия, так и из чугуна. Алюминиевые насосы применяются в основном для работы с ГСМ, в то время как насосы с чугунным корпусом применяют для работы с водой.

В насосах СВН-80 применяется два вида уплотнения вала. Торцевое с вспомогательной манжетой и манжетное. В виду того что торцевое уплотнение гораздо надёжнее и долговечнее по сравнению с манжетным в последнее встречается довольно редко.

Торцевое уплотнение насосов СВН 80

Уплотнение вала насоса состоит из следующих компонентов:

Торцевое уплотнение СВН 80
  1. Крышка торцевого уплотнения
  2. Упорная шайба
  3. Шпонка
  4. Втулка упорная
  5. Пружина
  6. Резиновая манжета
  7. Кольцо скольжения
  8. Дополнительное уплотнение (манжета)
  9. Кольцо неподвижное

Пара скольжения торцевого уплотнения изготавливается из материалов устойчивых к истиранию и обладающих высокой теплопроводностью. Так кольцо скольжения (подвижное) изготавливается из графита, а неподвижное кольцо из карбида кремния. В ремкомплект торцевого уплотнения насоса СВН-80 входит:

  • Кольцо скольжения
  • Кольцо неподвижное
  • Упорная шайба
  • Пружина
  • Резиновая манжета

Замена торцевого уплотнения требует наличия прямых рук и внимания. Обычно данная операция занимает не более полутора-двух часов. Обратите внимание что при замене торцевого уплотнения необходимо два комплекта торцевых уплотнений, так как вал уплотняется с обеих сторон.

Производители

На сегодняшний день насосы СВН 80 производит достаточно много предприятий. Различные производители вносят отличительные черты в конструкцию насосов. Однако эти отличия не влияют на работоспособность или надёжность насосов. Так, например насосы производства Зюкайского насосного завода имеют маркировку СВН-80AZ, в то время как завод ЭНА маркирует свою продукцию СВН-80-АМ. Данное различие обозначает только принадлежность оборудования к разным производителям, в то время как конструктивно насосы не имеют никаких отличий. Так же, в последнее время часто встречаются насосы с квадратным фланцевым соединением. Это отличие призвано снизить затраты материала при изготовлении. При этом других конструктивных отличий от других насосов СВН-80 нет. Это абсолютно одинаковое и взаимозаменяемое оборудование.

Опубликовано

Сливное оборудование

Сливное оборудование

Сливное оборудование – это комплекс разнообразного оборудования, предназначенный для проведения операций по загрузке или разгрузки ГСМ как в бензовозы так и в резервуарные парки АЗС и нефтебаз. Сливное оборудование включает в себя различные муфты, сливные патрубки, рукава, а также различные устройства нижнего слива и ручной инструмент, например, ключи КЗД. Почти весь спектр сливного оборудования Вы можете приобрести в компании AZS-SNAB.

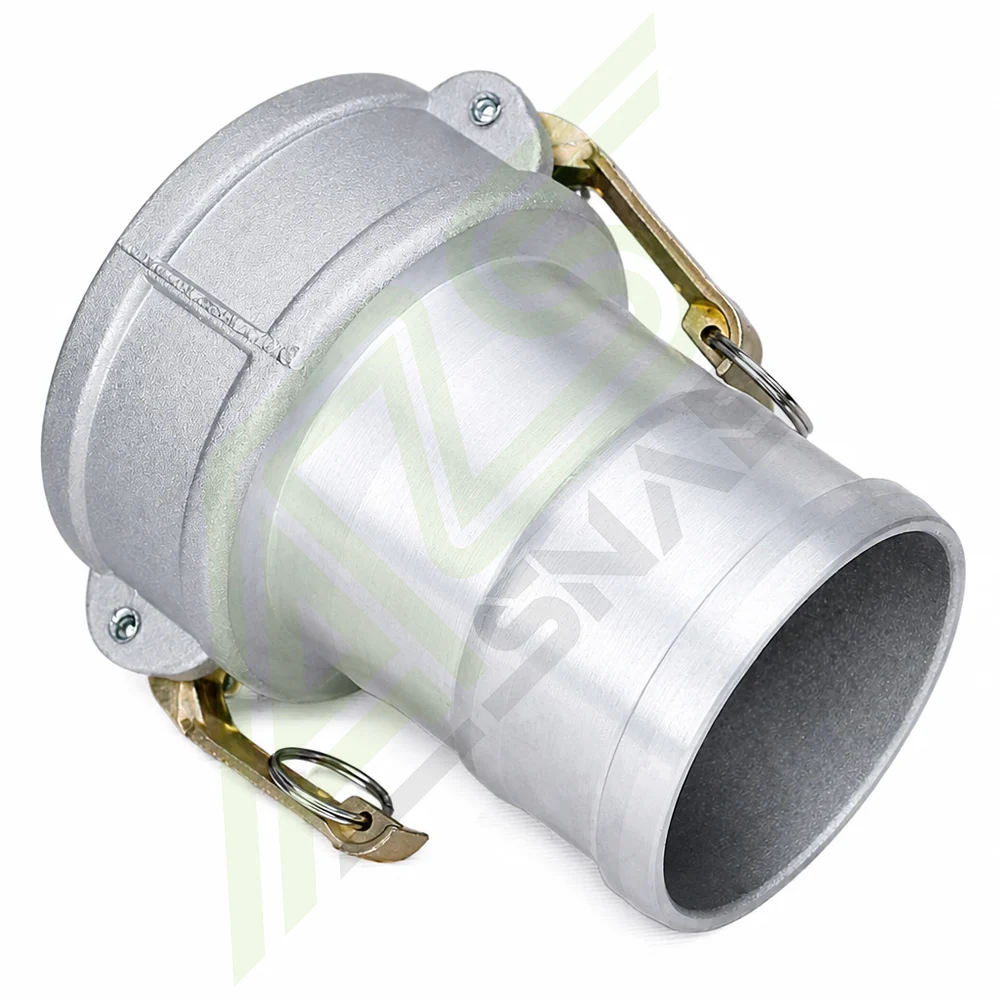

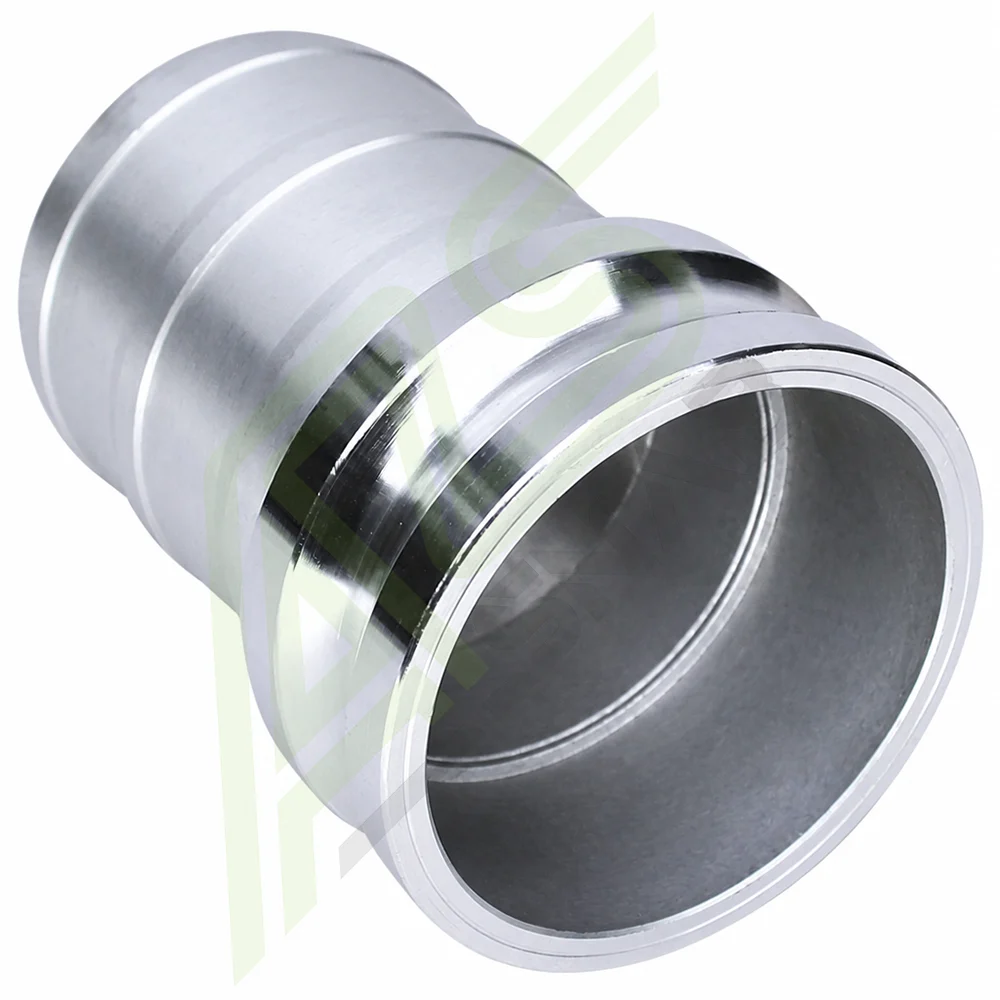

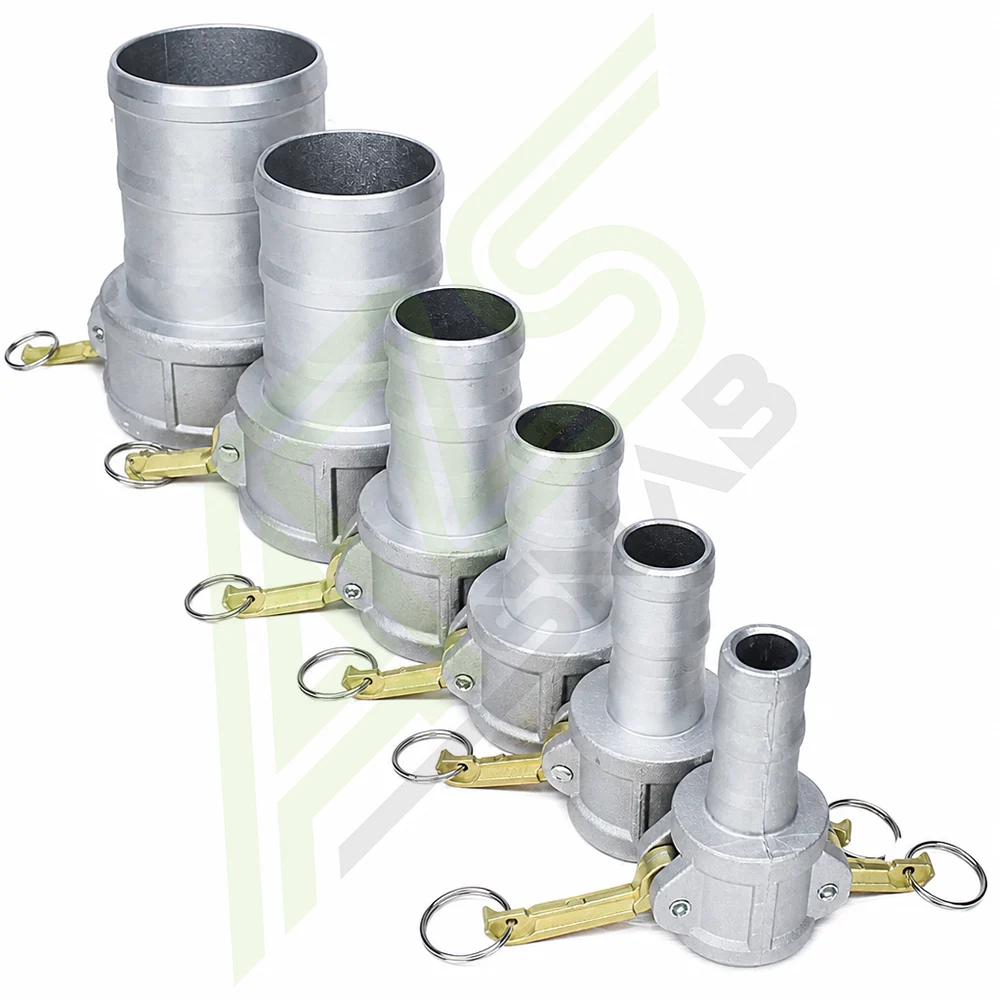

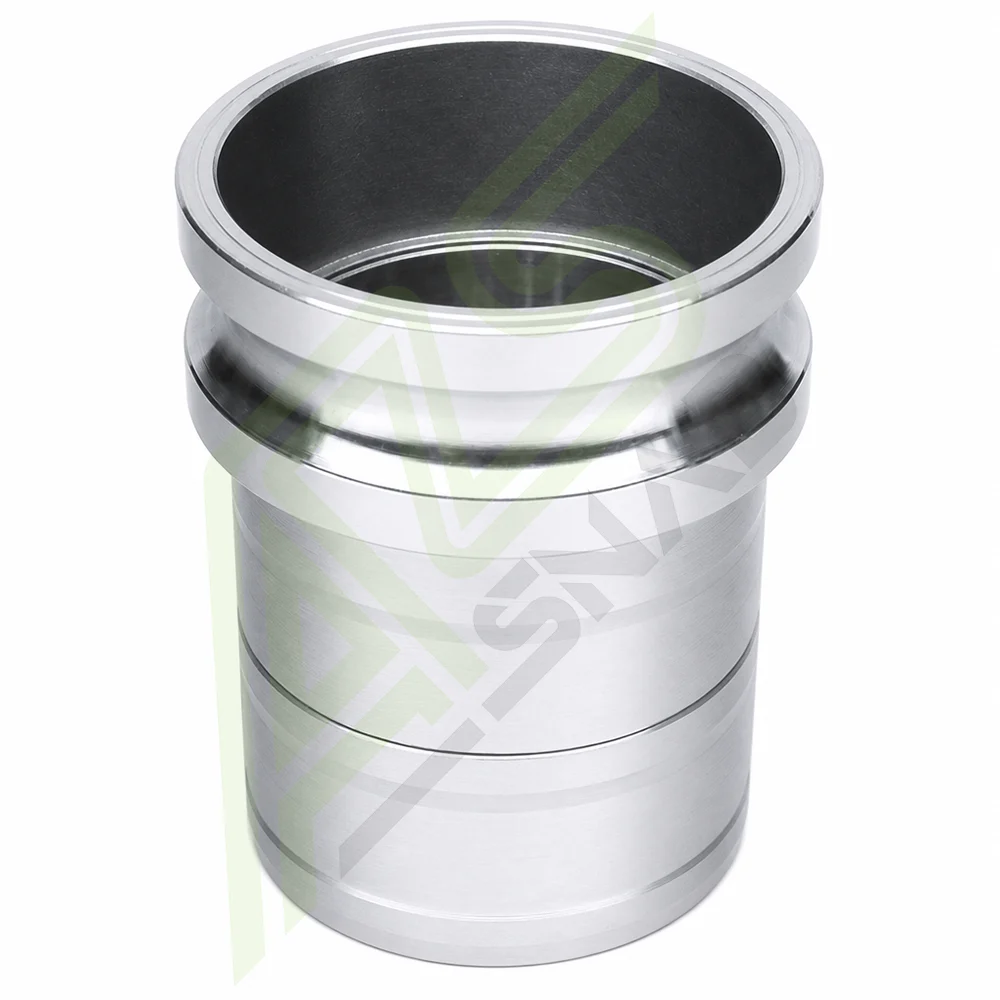

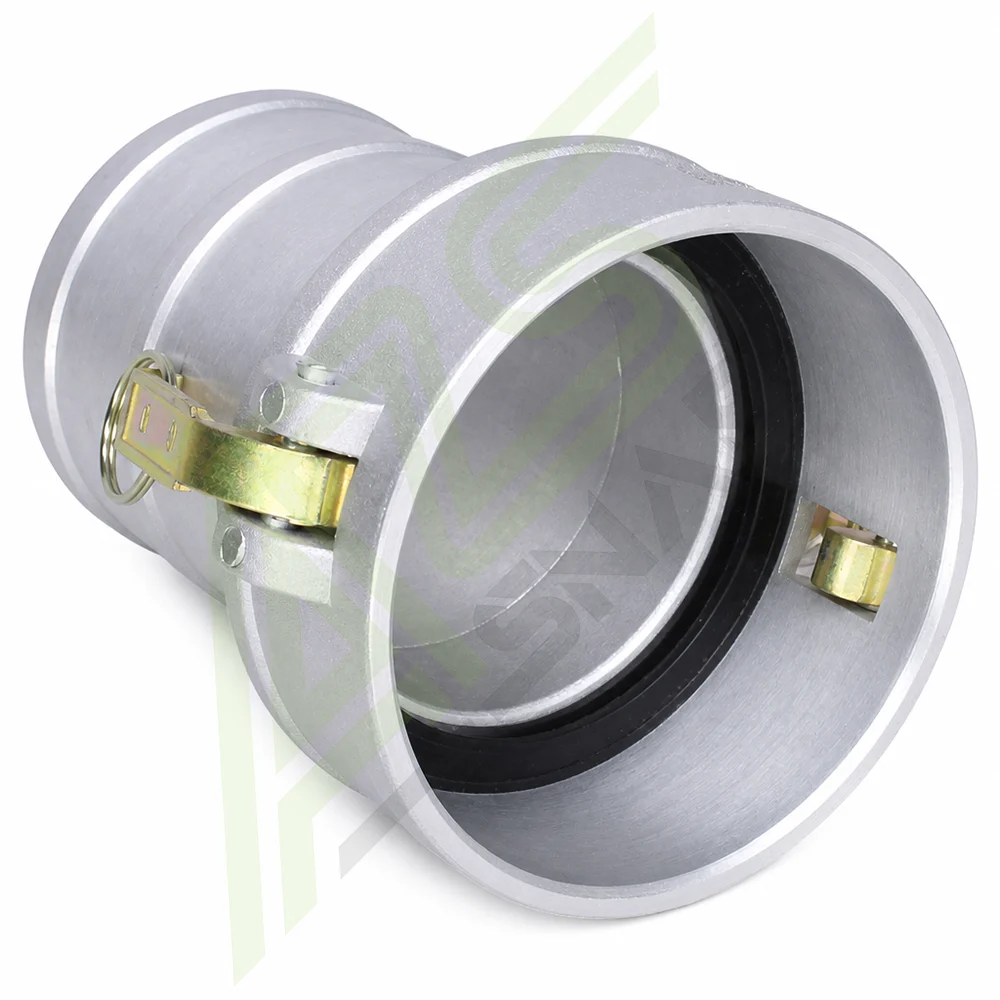

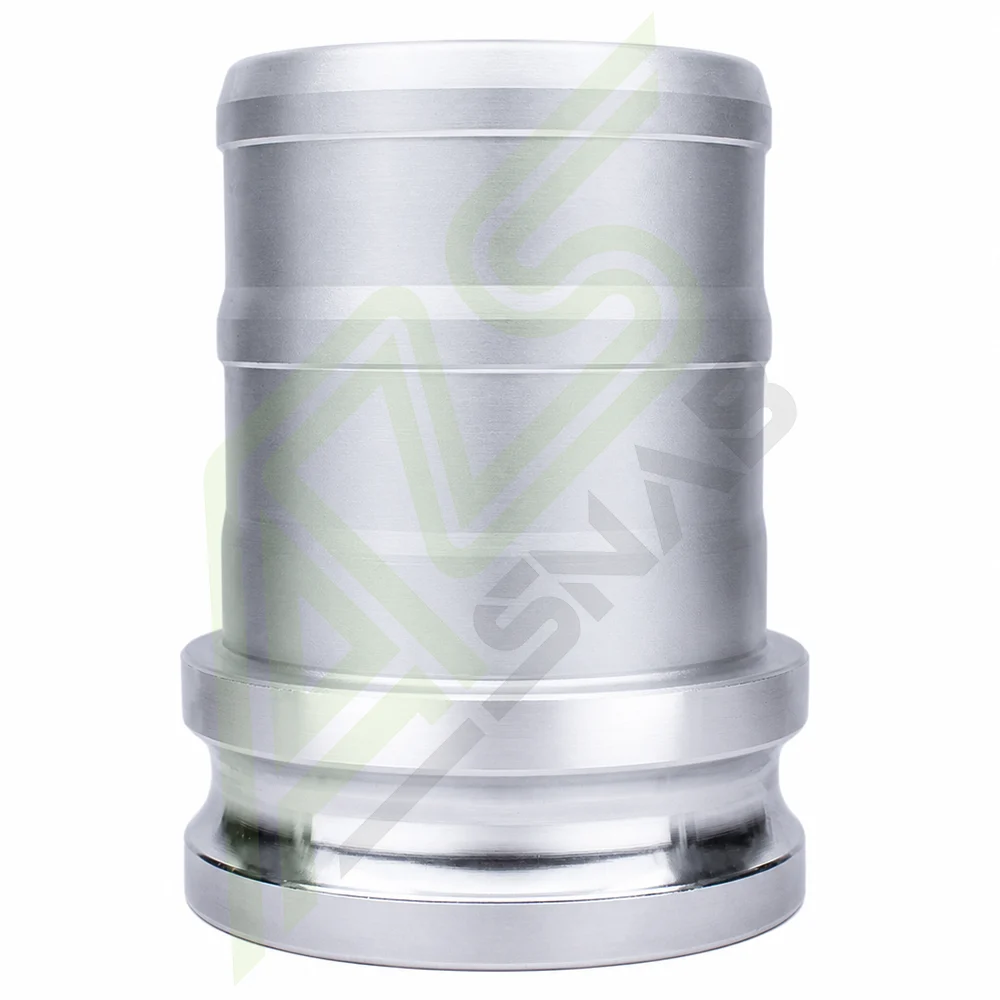

Каждый бензовоз оснащается различными муфтами для быстрого и герметичного присоединения рукава. Ранее очень широко использовались муфты МС-1. Но данные муфты не очень удобны. Зажим соединительного элемента в них осуществляется за счёт двух прижимных планок «П»-образного сечения. Зажать ниппель в данную муфту без использования подручных средств очень сложно. На текущий момент на смену муфтам МС-1 пришли муфты МС-2. Конструктивно данные муфты отличаются только прижимной площадкой. В муфте МС-2 прижим осуществляется массивной гайкой. Усилие на гайку прилагается за счёт специально оборудованных рукояток. Наличие рукояток позволяет быстро и без особых физических усилий закрепить сливной патрубок на разъёме муфты.

Однако муфты типов МС и МСМ как бы то ни было не могут закрыть всех потребностей сливных операций. Так, например, перед входом в резервуар, согласно требованиям пожарной безопасности, должен быть установлен огнепреградитель. Для того чтобы не увеличивать количество различных элементов трубопровода можно воспользоваться различными комплексными узлами. Одним из таких элементов является узел наполнения УН-80. Данный узел включает в себя сразу несколько элементов: муфту сливную МС-2; фильтр сливной ФС-80; огневой предохранитель ОП-80; а также имеет фланцевое соединение для присоединения к трубопроводу. К недостатку данного элемента можно отнести лишь то что он не оборудован запорной арматурой. Однако этот недостаток решён в узле наполнения УН-80-К.

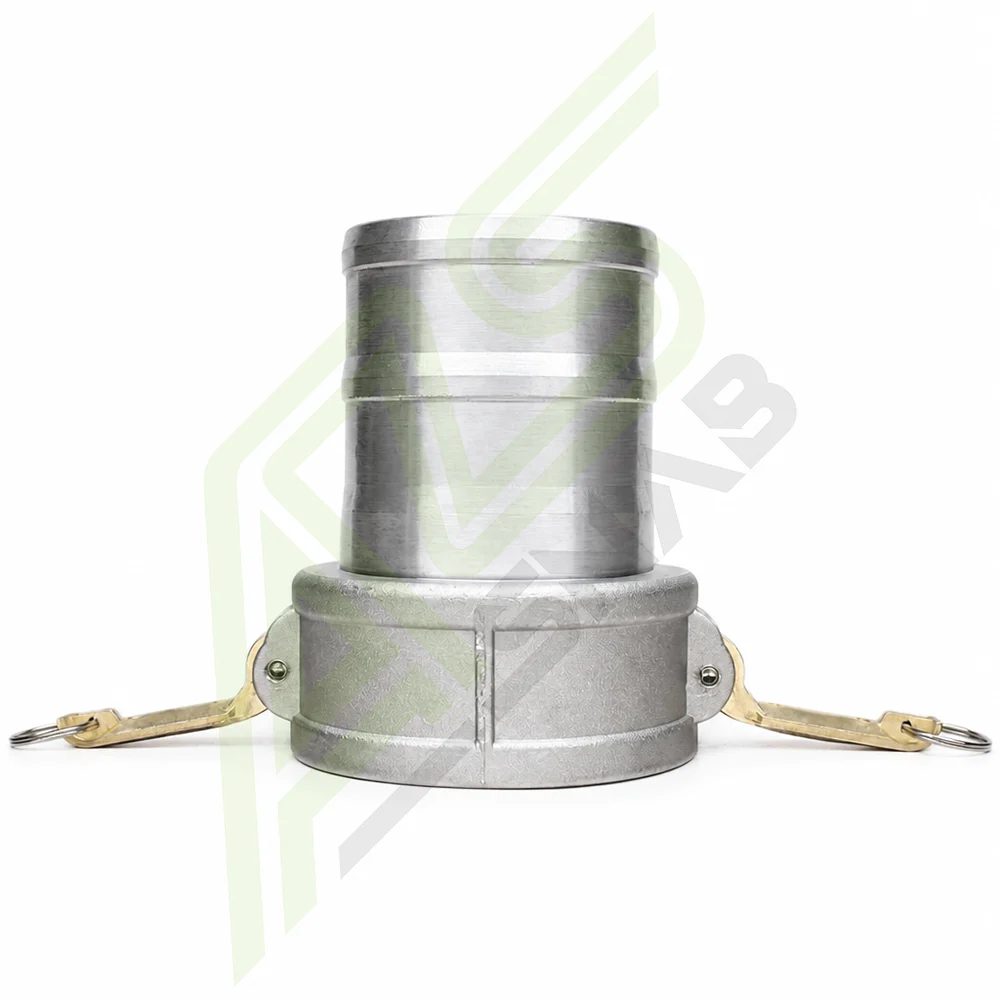

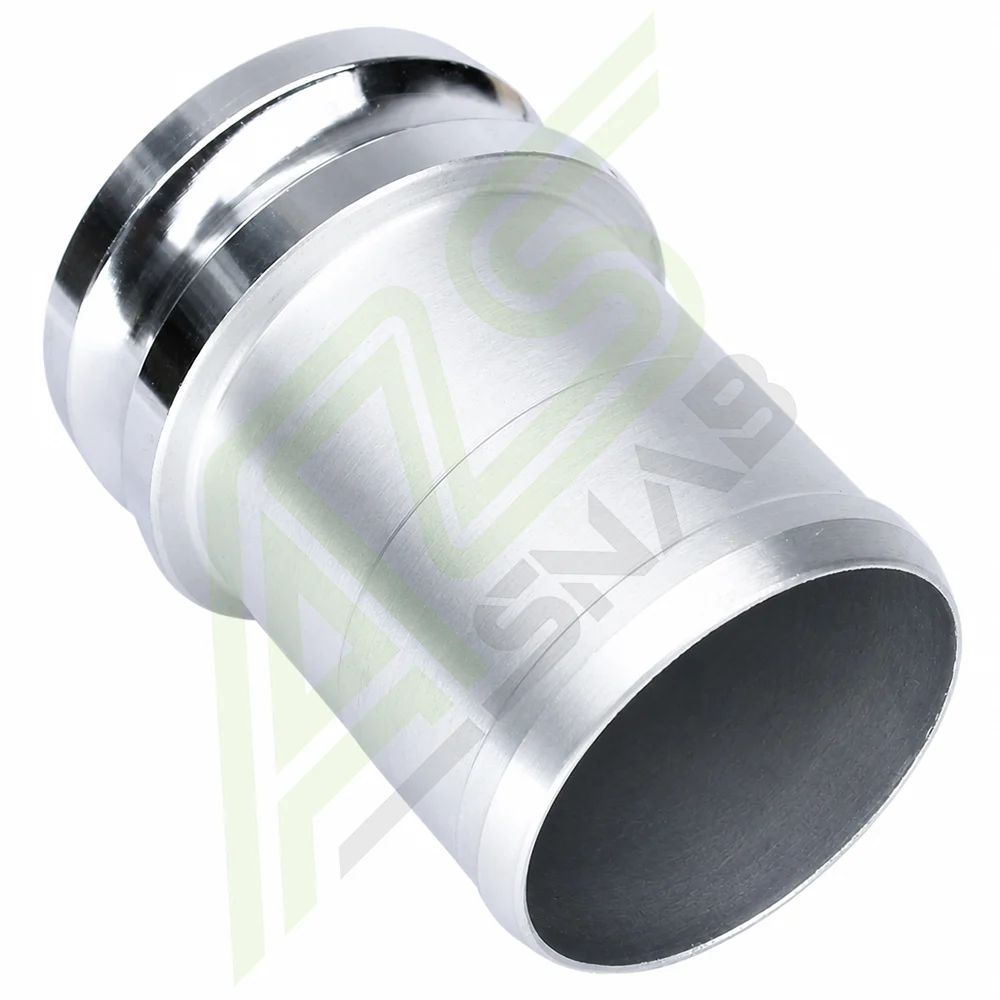

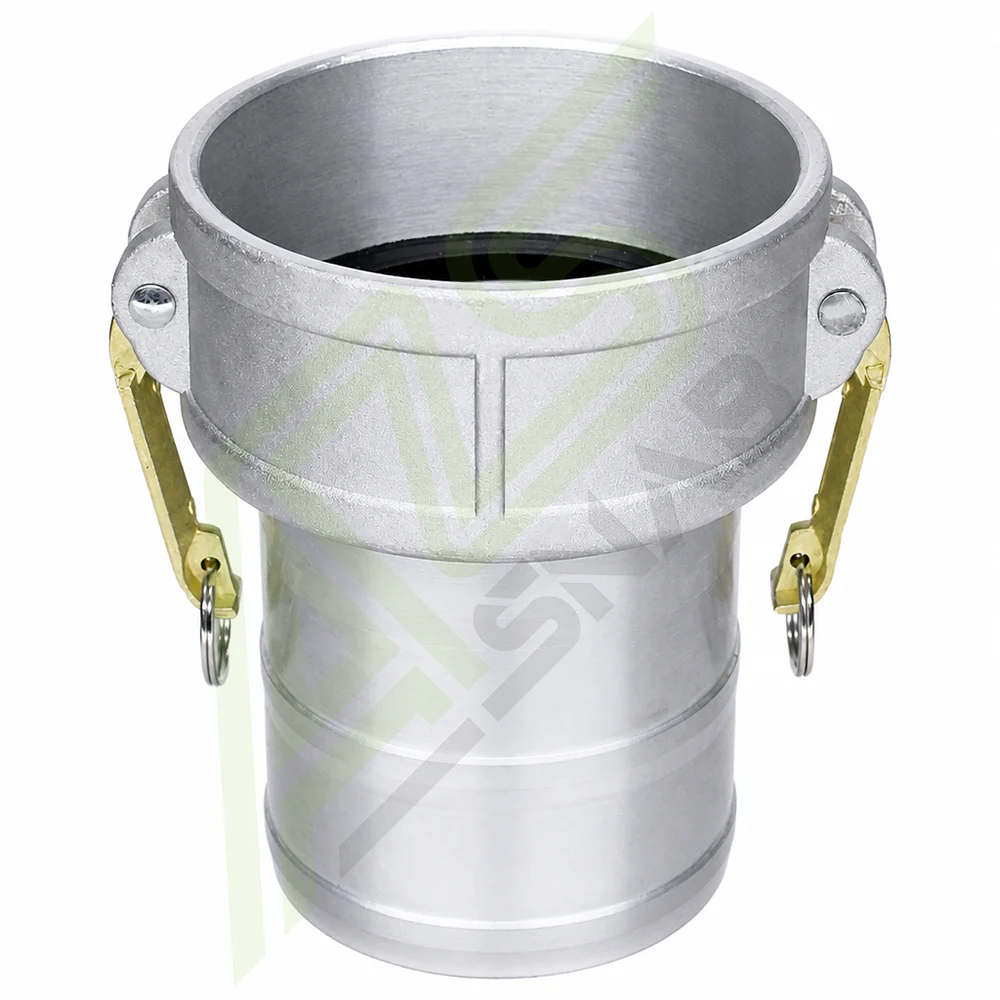

Какой тип сливного оборудования бы не был установлен к нему нужно присоединить рукав. Наша компания AZS-SNAB рада предложить Вам широкий выбор различных ниппель ершей и сливных патрубков для решения этой задачи. Сливные патрубки, как и ниппель ерши, необходимы для герметичного соединения напорного рукава с муфтой. Ниппель ерши являются переходным элементом между рукавом и муфтой. Однако не редко импортные бензовозы уже оборудованы разъёмным соединением типа БРС Camlock. Для присоединения к такому виду рукавов необходимо использовать сливной патрубок.

Что касается слива топлива с железнодорожных вагон-цистерн для присоединения к ним используются устройства нижнего слива УНС изготовленные из стали,и аналогичные устройства нижнего слива алюминиевые УНСА. К недостаткам данных устройств можно отнести то что с помощью них нельзя производить слив с помощью насосов (откачивание). Данные устройства слива предназначены только для слива самотёком.

Однако на крупных нефтебазах есть необходимость производить откачивание нефтепродуктов из вагон-цистерн для обеспечения необходимой скорости работы предприятия. Для выполнения этой задачи используются специализированные сливные устройства, например устройство нижнего слива УСН 150-4.

Какое бы из вышеперечисленных сливных устройств или муфт не использовалось бы, любому из них для доставки ГСМ до ёмкости необходим рукав. Мы бы могли попробовать расписать их здесь, но это лишь усложнит материал. Поэтому с Рукавами предлагаю разобраться в другом материале.

Опубликовано

Что такое кавитация?

Кавитация — это физический процесс, возникающий при резком изменении давления внутри жидкости. Данный процесс может возникать как на гребных винтах судна при интенсивной работе винта, так и внутри жидкостных насосов. Данный процесс сопровождается образованием микроскопических пузырьков газа (пара). При взаимодействии этих пузырьков между собой или с лопастями (рабочим колесом) насоса возникают гидроудары. Кавитационный процесс внутри насосов сопровождается вибрацией и посторонними шумами.

Чем опасна кавитация?

Кавитация вызывает повышенный износ рабочих деталей насосов посредством коррозии. Кавитационные пузыри имеют высокую температуру, и взаимодействуя с металлическими частями крыльчаток вызывают повышенный коррозионный износ. Так кавитация вызывает механические повреждения в следствии возникновения гидроударов внутри перекачиваемой среды.

У классических центробежных насосов часть жидкости из области высокого давления проходит через щель между рабочим колесом и корпусом насоса в зону низкого давления. Кода давление со стороны всасывания существенно ниже давления подачи, расход утечек через уплотнение между рабочим колесом и корпусом возрастает (из-за увеличения перепада давления между полостями всасывания и нагнетания). Из-за высокой скорости жидкости в уплотнении возможно появление кавитационных явлений, что может привести к разрушению рабочего колеса и корпуса насоса. При резком падении давления в зоне рабочего колеса насоса образуется вакуум, вода при низком давлении начинает вскипать. При этом напор резко падает. Режим кавитации приводит к эрозии рабочего колеса насоса, и насос выходит из строя.

Лопастные (шиберные) насосы так же подвержены кавитационным явлениям. У такого типа насос кавитация, как правило, возникает со стороны всасывания. Кавитация в таких насосах наблюдается в местах где всасываемая жидкость встречается с лопастями насоса. Вероятность кавитации увеличивается если давление на входе в насос слишком низкая. В такие моменты давление со стороны подачи чрезмерно падает, в результате чего рабочая жидкость закипает. Так же кавитация может возникнуть при чрезмерно высокой скорости вращения рабочих частей насоса относительно потока жидкости.

Кавитационный запас.

Кавитационный запас — это разряжение на всасывании насоса до образования кавитации. Измеряется в метрах. Определяет высоту (глубину) с которой  насос может выкачивать жидкость. Насос, работающий в режиме кавитации быстро  выходит из строя из- за ударов по рабочему колесу. Однако кавитация так-же может возникнуть в ряде других случаев. Ранее мы уже разобрались что немаловажным моментом является давление на стороне всасывания. Давление на всасывающей стороне может упасть по ряду причин:

  • В следствии уменьшения необходимого диаметра подающей магистрали.
  • В следствии засорения подающей магистрали.
  • В следствии загрязнения фильтрующих элементов.
  • В следствии неверно подобранного оборудования.

Вывод.

Не допускайте работу насоса за пределами рекомендаций завода изготовителя. Не превышайте рекомендованную высоту всасывания. Так же не стоит чрезмерно уменьшать  диаметр всасывающей магистрали. Следите за состоянием фильтров и магистралей.

Опубликовано

СЖ ППО-40/0,6

Счетчики жидкости СЖ-ППО-40/0,6-СУ с овальными шестернями предназначены для измерения объемного количества неагрессивных жидкостей, в том числе и нефтепродуктов (бензин, дизельное топливо/солярка, керосин, мазут и др.) вязкостью от 0,55 до 300 сСт (мм2/c) и обеспечивают класс точности (погрешность измерения) 0,25% или 0,5% (под спец. заказ — 0,15%).

Принцип действия счётчиков СЖ-ППО-40/0,6-СУ заключается в том, что две шестерни овальной формы, вращаясь под действием давления потока жидкости и находясь в постоянном зацеплении, отмеряют при каждом обороте некоторый определенный объем жидкости. Вращение шестерен передается в счетный механизм, преобразующий обороты в единицы измерения объема (литры).

Технические характеристики счётчика нефтепродуктов СЖ-ППО-40/0,6-СУ

Перед счетчиком СЖ-ППО-40-СУ обязательно должен быть установлен фильтр жидкости универсальный (ФЖУ) соответствующего диаметра на расстоянии не более 3000 мм (3 метра), фильтрующие элементы которого не должны пропускать частицы размером более 0,10 мм. Для комплектации вышеуказанного оборудования необходимо приобрести фильтр жидкости ФЖУ-25, ФЖУ-40 (фильтры очистки нефтепродуктов: бензин, дизельное топливо/солярка, керосин, мазут и пр.).

Использование в конструкции интеллектуального процессорного датчика ДИ-О-5, осуществляющего съём, обработку и передачу информации по частотно-импульсному выходу или цифровой линии связи и имеющего внутреннюю энергонезависимую память, в которой хранятся архивные и настроечные данные, позволяет передавать информацию без вторичного прибора на персональный компьютер (управляющую систему) по интерфейсу RS-485. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

Варианты комплектации счетчиков жидкости СЖ-ППО-40/0,6-СУ

Счетчики жидкости (в том числе нефтепродуктов) могут комплектоваться следующими устройствами:

— Счетным устройством СУ, которое преобразует в единицу объема, вращение овальных шестерен по средствам магнитной муфты.

— Датчиком «ЛУЧ», который предназначен для преобразования частоты вращения диска в единицы объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6В ±0,6В), где ток потребления не более 860 мкА, в режиме программирования и индикации, не более 120 мкА., в режиме основного меню ( все операции измерения продолжают выполняться).
Датчик монтируется непосредственно на первичном преобразователе и является неотъемлемой частью счетчика жидкости. Средний срок службы датчика при работе от встроенного источника питания — 2,5 года (в случае постоянной работы в режиме программирования и индикации показаний, срок работы от внутреннего элемента сократится), после чего требуется замена литиевой батарейки. Микропроцессор прибора «ЛУЧ-01» вычисляет мгновенный расход жидкости по частоте поступления импульсов от преобразователя расходов, а также осуществляет «разовый» замер, при этом продолжая накапливать суммарный расход. В памяти микропроцессора сохраняются настроечные коэффициенты.

— Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости, который имеет выход для связи с персональным компьютером через ПДУ «Весна-ТЭЦ» (поставляется по отдельному заказу) по интерфейсу ИРПС-20мА или RS-232, с возможностью передачи данных о расходе жидкости.

ВНИМАНИЕ! В месте установки датчика «ЛУЧ» и контроллеров «КУП» недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.

Проточная часть счётчиков СЖППО-40/0,6-СУ изготовлена из материалов:
— корпус — алюминий АК9М2 ГОСТ 1583-93,
— овальная шестерня — алюминий АК9М2 ГОСТ 1583-93,
— уплотнения — кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98,
— подшипники бронзографитовые,
— корпус прибора окрашен в грунт-полимерцинк (по желанию заказчика, за дополнительную плату, возможна окраска в любой другой интересующий цвет, который необходимо указать при заказе продукции).
ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на овальных шестернях, а также содержать волокнистые включения.

Счётчики жидкости СЖ-ППО-40/0,6-СУ имеют следующие конкурентные преимущества:

— улучшенные метрологические характеристики (класс точности 0,5%, 0,25% и до 0,15%);
— использование счетчик на вязких средах (до 300 сСт (мм2/с));
— наличие комплектации с механическим счетным устройством – СУ (без электроники);
— конкурентоспособная цена и гибкая система скидок и спецпредложений (см. прайс-лист).

В комплект поставки входят:
— Счетчик жидкости с овальными шестернями СЖ-ППО с необходимым условным проходом Ду40;
— Эксплуатационная документация (паспорт, техописание и пр.).

ВНИМАНИЕ: Перед счетчиком жидкости СЖ обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм (100 мкм). Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ

По заказу потребителя поставляется дополнительное оборудование к СЖ ППО-40/0,6-СУ:

— вторичный прибор (универсальный программируемый контроллер КУП) — 1 шт.;

— плата интерфейсов 2 порта RS422/RS485 с гальванической изоляцией и защитой от перенапряжения (Advantech PCI 1602B-AE) (или аналог) или преобразователь интерфейса (постоянно не рекомендуется использовать или только при настройке счетчика);

— комплект монтажный КМЧ для счётчиков Ду40 фланцевый (комплект ответных фланцев – КОФ Ду40);

— пульт «Весна-ТЭЦ». Требуется в случае комплектации счетчика вторичным прибором КУП для корректировки и ввода тарировочных коэффициентов или передачи данных на компьютер по интерфейсу ИРПС-20мА или RS232 (может обслуживать до 10 счетчиков или постов налива) — 1 шт;

— программное обеспечение ПО -«Универсальный драйвер оборудования» (программный компонент для связи датчика ДИ-О-5, контроллеров КУП (через пульт «Весна-ТЭЦ») или ЦБУ с имеющейся у потребителя SCADA-системой или ПО верхнего уровня разработки Промприбор или стороннего производителя);

— технологический модуль «АРМ оператора налива и слива» редакция для расходомеров (предназначен для дистанционного отслеживания с ПК технологическими процессами налива и слива нефтепродуктов в авто- и железнодорожных (Ж/Д) цистерны, для учёта движения нефтепродуктов на нефтебазах по трубопроводам, а также для архивации данных и составления отчетности).

Габаритные и присоединительные размеры счетчиков СЖ-ППО-40/0,6-СУ (фланцевое присоединение)
схема ппо 40

Варианты комплектации счетчиков СЖ-ППО-40/0,6-СУ (примеры)

1. СЖ-ППО-40/0,6-СУ
В данной комплектации СЖППО, с необходимым условным проходом (Ду25 или Ду40) в комплекте с механическим счетным устройством СУ, которое предназначено для работы без внешнего источника питания.

2. СЖ-ППО-40/0,6-ЛУЧ-03
В данной комплектации СЖППО, с необходимым условным проходом (Ду40) в комплекте с электронным вторичным прибором «ЛУЧ-03», который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением 3,6В ±0,6В.

3. Преобразователь первичный — ППО
Плата интерфейсов
В данной комплектации СЖППО, с необходимым условным проходом (Ду40) в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485) и по заказу потребителя плату интерфейсов, программное обеспечение (CD диск) и внешнюю соединительную коробку типа КП, предназначенную для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя (иди может быть поставлен ЗАО Промприбор).

4. Преобразователь первичный — ППО
Преобразователь интерфейса
В данной комплектации СЖППО, с необходимым условным проходом (Ду40) в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485) и по заказу потребителя преобразователь интерфейсов, программное обеспечение (CD диск) и внешнюю соединительную коробку типа КП, предназначенную для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя (иди может быть поставлен ЗАО Промприбор).

5. СЖ-ППО-40/0,6-СУ-КУП-30
В данной комплектации СЖППО, с необходимым условным проходом (Ду40) в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485),внешней клеммной коробкой для присоединения датчика и контроллером универсально-программируемым (КУП) необходимой модификации:
1) КУП-30 (или 31) — предназначены для передачи данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания — 220В (или от 9 до 27В).
2) КУП-46(40) — предназначены для управления и отображения процесса дозированного отпуска жидкости потребителем через установки, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания — 220В.
При необходимости КУПы имеют выход для связи с персональным компьютером через ПДУ «Весна-ТЭЦ» по интерфейсу ИРПС-20мА или RS-232, а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м. В данном случае тарировочные коэффициенты внесены в датчик ДИ-О-5, изменение которых можно произвести с помощью программного обеспечения (CD диск) или с помощью универсального конфигуратора оборудования.

6. Преобразователь первичный — ППО
В данной комплектации СЖППО с необходимым условным проходом (Ду40) в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485) и по заказу потребителя программное обеспечение (CD диск) для связи с существующей у заказчика SCADA системой или ПО верхнего уровня.
Контроллер или иной вторичный прибор с поддержкой интерфейса RS-485, в данном случае, имеется у потребителя.

Дополнительное оборудование, запчасти и комплектующие для счетчиков жидкости ППО-40/0,6-СУ

2.1 Дополнительное оборудование и приборы:
Контроллер универсально-программируемый КУП-30
Устройство съема сигнала УСС-Б-25

2.2 Запасные части, принадлежности (ЗИП) и комплектующие:
Комплект ответных фланцев (КОФ)
Крышка задняя
Кольца уплотнительные счетчика жидкости
Ручка регулировочная №1
Ручка регулировочная №2
Стрелка счетного устройства
Шестерни тарировочные
Шестерни овальные
Накладки на счётчик жидкости
Счетное устройство (СУ).

2.3 Фильтры жидкости ФЖУ:
Фильтр жидкости ФЖУ-40-0,6
также могут быть поставлены фильтры и на другие ДУ: ФЖУ-40-1,6, ФЖУ-80-1,6 (80мкм), ФЖУ-100-1,6 (100мкм), ФЖУ-150-1,6.

Цены на дополнительное оборудование, запчасти и комплектующие для счётчиков жидкости СЖ-ППО-40 уточняются по дополнительному запросу.

7. Разрешительно-техническая документация:
см. Карта заказа  (скачать опросный лист).
см. Технические характеристики (Техническое описание).
см. Руководство по эксплуатации.
см. Методика поверки.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.

Возможные ошибки при оформлении заказа на счетчики ППО-40/0,6-СУ

Ввиду относительного многообразия модификаций и комплектации, сложности обозначения и формы заказа счётчиков жидкости СЖ-ППО-40, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: расходомер-счётчик нефтепродуктов (бензина, дизельного топлива (ДТ), солярки, керосина, мазута), датчик-преобразователь расхода овальношестиренчатый, винтовой (не путать с ППВ-100/150мм), турбинный (не путать с ППТ)   и т.п.
— неправильные обозначения модели и орфографические ошибки: ППО10/15 (Ду10/Ду15), СЖППО  ППО40 (слитное написание), ПП0-40 (вместо буквы «О» стоит цифра «0») и т.п. ошибки и описки.
— устаревшее обозначение, ранние модификации: ШЖУ-25 ШЖУ-40, ВЖУ-Промприбор; аналоги и замены ДД40/0,6-СУ.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: liquid counter PPO40, schetchik zhidkosti szh PPO-40; GGJ-40 (в En-раскладке) и т.д. и т.п.

Дополнительная информация, разъяснения и понятия:

* — Нефтепродукты (далее НП) — смеси углеводородов, а также индивидуальные химические соединения, получаемые из нефти и нефтяных газов. К нефтепродуктам относятся различные виды топлива (бензин, дизельное топливо/солярка, керосин, мазут и др.), смазочные материалы, электроизоляционные среды, растворители, нефтехимическое сырьё.
Наиболее распространенные НП: сжиженные углеводородные газы (СУГ), лигроин, бензин, солярка, керосин, мазут, остаточные нефтяные топлива.
Прочие НП: резина, масла, гудрон, прямогон, газоконденсат, битум, ацетон.
НП получаются в результате химического процесса — перегонки нефти, от которой при разных температурах отделяются вещества (отгоны) в парообразном состоянии. Перегонка нефти может осуществляться, например, при помощи ректификационной колонны.

* — Дизельное топливо (устаревшее — соляр, разговорное — солярка, соляра) — жидкий продукт, использующийся как топливо в дизельном двигателе внутреннего сгорания. Обычно под этим термином понимают топливо, получающееся из керосиново-газойлевых фракций прямой перегонки нефти.

* — Стокс (русское обозначение: Ст; международное: St) — единица кинематической вязкости, входящая в систему единиц СГС(секунда, грамм, сантиметр). Названа в честь Дж. Г. Стокса. В Российской Федерации стокс допущен к использованию в качестве внесистемной единицы без ограничения срока с областью применения в промышленности. Международная организация законодательной метрологии (МОЗМ) относит стокс к единицам измерения, «которые могут временно применяться до даты, установленной национальными предписаниями, но которые не должны вводиться, если они не используются».

Один стокс равен кинематической вязкости, при которой динамическая вязкость среды плотностью 1 г/см3 равна 1 пз (пуаз). Кинематическая вязкость равна отношению динамической вязкости к плотности среды и дает понятие о вязкости среды в определенных условиях — под действием силы тяжести. Это связано с методом измерения вязкости в капиллярном вискозиметре, когда измеряется время вытекания жидкости из калиброванной ёмкости через отверстие под действием силы тяжести.

В Международной системе единиц (СИ) единицей измерения вязкости служит м2/с: 1 Ст = см²/с = 10−4 м²/с. На практике часто применяется в 100 раз меньшая единица — сантистокс (сСт, cSt): 1 сСт = 1 мм2/с = 10−6 м2/с

Опубликовано

Насос 1 СВН-80АМ

Насос агрегат СВН

Модельный ряд насосов СВН 80  предназначен для перекачивания разнообразных жидкостей, а потому и сфера использования данного оборудования весьма обширна: топливно-энергетическая, нефтяная, пищевая промышленность.

№ п/пМарка электронасосаПодача, Q (min, max), м3Напор, Н (max, min), м∆h, м, доп.Частота вращения, об/мин.Мощность двигателя, Nэд., кВтМасса агрегата, кгГабаритные размеры, LхBхH, мм
1.Насос левого или правого вращения 1СВН-80АМ (C, Р,К)-Л(П).38 (24-40)26(45-20)4,51450Без двигателя и фундаментной плиты17,6 (насоса)424х245х305
2.Электронасосный агрегат 1АСВН-80АМ(C, Р, К). 38 (24-40)26 (45-20)4,5145015; 11295; 2641136х405х625; 1036х405х593
3.Электронасосный агрегат 1АСВН-80АМ (C, Р,К) / 620 (13-23)12 (18-9)4,59605,51911040х405х623

Условное обозначение 1АСВН-80АМ (С,Р,К)-У2, где:

— модификация;
А — агрегат;
СВН — самовсасывающий вихревой насос;
80 — диаметр всасывающего и нагнетательного патрубков, мм;
А — индекс модернизации;
М — вспомогательное уплотнение (манжета);
С — пищевое исполнение (без консервации);
Р — для перекачивания растворителя;
К — для перекачивания кислоты;
У2 — климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.

Конструктивные особенности устройства

Самовсасывающий вихревой насос СВН 80 отличается от аналогичных по применению устройств насосов прежде всего тем, что является одноступенчатым. Он выпускается как с левым, так и с правым направлением вращения. Направление зависит от того, будет ли установлен насос на транспортное средство с дизельным или бензиновым двигателем. В случае необходимости переустановить его с левого на правое направление и обратно не представляет особых сложностей.

Для изготовления используются нержавеющая сталь и алюминиевые сплавы. Вихревое колесо производится из алюминиевого сплава специально для того, чтобы избежать возникновения искры при перекачке топливных продуктов.

Модификации серии СВН

В целом насос СВН предназначается для перекачивания чистых жидкостей без механических включений. Их вязкость не должна превышать 6 см²/с, а плотность быть менее 1000 кг/м3. Однако в зависимости от конкретного типа перекачиваемой жидкости насос выпускается в различных модификациях.

Рассмотрим подробнее эти разновидности:

  • АМС используется для перекачивания питьевой воды и пищевого спирта. Особенно часто – в сельском хозяйстве для поливочных работ, зачастую его устанавливают на водораздатчик.
  • АМР предназначен для работы с комбинированными растворителями, простыми и сложными эфирами.
  • АМК используется при перекачке кислот и кетонов.
  • АВМ разработан для перекачивания специального продукта

Также вместе с электродвигателем мощностью 5,5, 11 или 15 кВт насос СВН может быть установлен в составе агрегата АСВН.
