Клапан дыхательный СМДК-50 АА

Клапан дыхательный СМДК-50 АА

Арт.: 10233 В наличии

17.000

Совмещённый механический дыхательный клапан СМДК-50 аа предназначен для обеспечения малых дыханий резервуара при выполнении технологических операций слива-налива и при изменениях в окружающей среде. Присоединение в трубопроводу фланцевое.

Совмещенный механический дыхательный клапан СМДК-50 аа предназначен для регулирования давления в газовом пространстве резервуаров, предназначенных для хранения нефти и нефтепродуктов, и защиты от попадания пламени и искр внутрь резервуара.

Устройство СМДК50 АА

Совмещенный механический дыхательный клапан СМДК-50АА состоит из корпуса, в котором заключены тарелка давления и тарелка вакуума. В корпусе СМДК устанавливается кассета огнепреградителя, которая предназначена для временного предотвращения проникновения пламени внутрь резервуара. Корпус, в нижней части, имеет фланцевое соединение для присоединения его к дыхательному патрубку резервуара. Верхняя часть оборудована крышкой.

Принцип работы СМДК-50 АА

Внутри корпуса установлена кассета огнепреградителя, обеспечивающая временную защиту от попадания огня внутри резервуара. Кассета огнепреградителя изготавливается из гофрированной алюминиевой ленты имеющей прямолинейные и ребристые каналы, компактно свёрнутую в кассету круглого сечения. При прохождении данного элемента узла СМДК 50 аа огневой поток теряет скорость распространения за счёт многократного отражения и преломления направления движения, при этом так же происходит рассеивание тепловой энергии огневого потока. Клапана давления и вакуума расположены в верхней части изделия и плотно установлены на направляющем стержне. Тарелки клапанов герметично притёрты к корпусу, что существенно снижает испарения из резервуара. Прижим тарелок к корпусу осуществляется пружинами. Клапанный узел, сверху, накрыт крышкой, которая предотвращает попадание атмосферных осадков на направляющий стержень, что существенно увеличивает срок службы СМДК-50-аа.

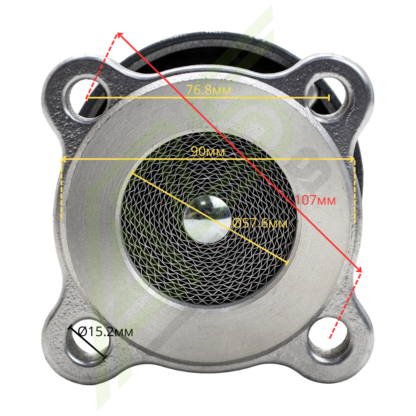

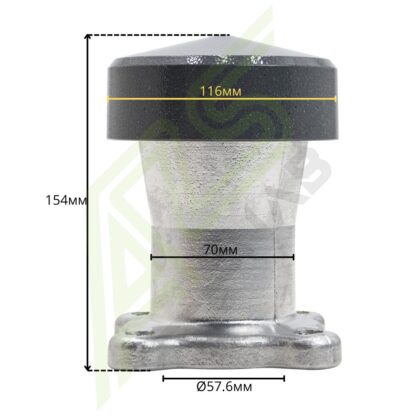

Чертёж СМДК 50 АА фланцевое соединение

Пример записи дыхательного клапана при заказе в другой документации

Совмещенный механический дыхательный клапан СМДК-50-АА, где:

  • С — совмещённый;
  • М — механический;
  • Д — дыхательный;
  • К — клапан;
  • 50 — диаметр условного прохода ДУ 50мм;
  • А — корпус выполнен из алюминиевого сплава;
  • А — кассета огнепреградителя выполнена из алюминиевого сплава;

Технические характеристики клапана смдк-50:

  • Условный проход, мм — 50
  • Пропускная способность, м3/ч — 25
  • Габаритные размеры, мм — 133х150
  • Масса, не более, кг — 1,5
  • Давление срабатывания, мм вод. ст. — 180-200
  • Вакуум срабатывания, мм вод. ст. — 20-25

Совмещённый механический дыхательный клапан СМДК-50АА может быть изготовлен в двух вариантах корпуса, фланцевый и муфтовый. Данные клапана широко применяются на различных видах резервуаров, как на стационарных (АЗС, небольшие сельско-хозяйственные или производственные хранилища ГСМ) так и на мобильных цистернах.

Диаметр

Страна производитель

Завод изготовитель

Габариты 13 × 13 × 15 см (ДхШхВ) 0.002535 м³
Вес 1.5 кг
