Фильтр жидкости ФЖУ 40 1,6 предназначен для очистки от механических примесей неагрессивных нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм 2/с, температурой от минус 50 до плюс 50 ̊С, давлением 0,6 Мпа. Данный фильтр широко применяется в различных производственных циклах, процессах и установках. Он решает такие задачи как предварительная фильтрация сырья перед поступлением на производство, или же может использоваться для фильтрации топлива от механических примесей для защиты точного и дорогостоящего оборудования. Очень часто такие фильтра встречаются в связке с счётчиками ППО 40.
Используется в стационарных установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков (категория размещения 2).

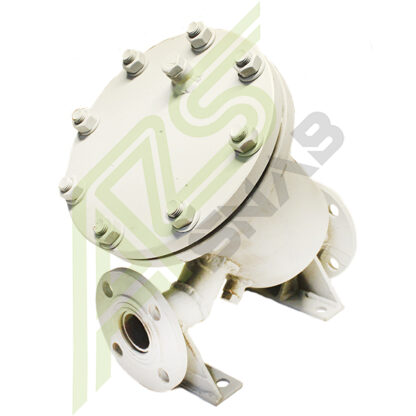

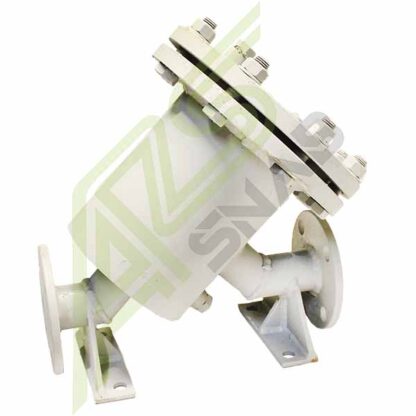

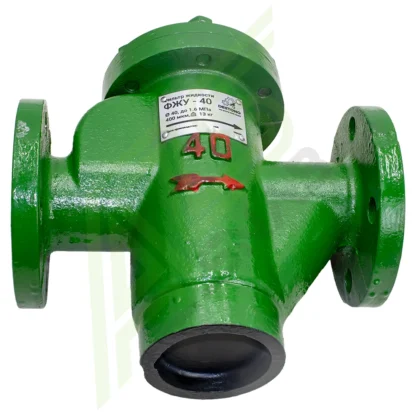

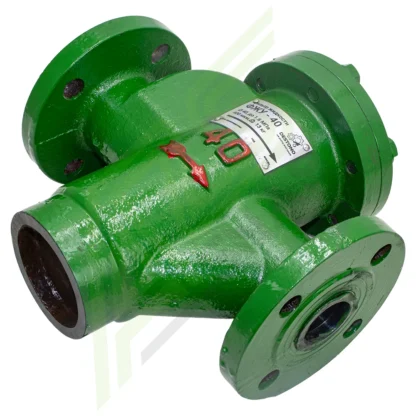

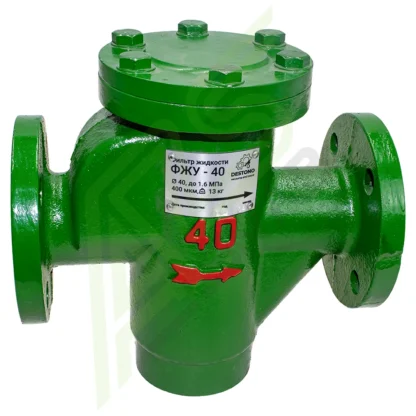

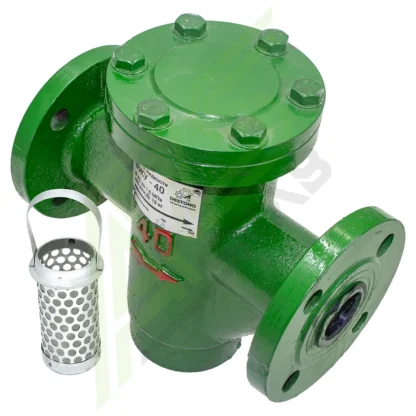

Фильтр ФЖУ40-1.6 состоит из стального корпуса. Внутри корпуса устанавливается фильтрующий элемент. Фильтрующий элемент устанавливается, в зависимости от запроса, от 50 до 500 микрон. Патрубки подачи и отвода жидкости имеют диаметр 40 мм. Для присоединения к трубопроводу используется фланцевое соединение. Подача жидкости осуществляется во внешнюю часть фильтрующего элемента. Проходя через фильтр отсеиваются механические включения. Отвод чистой жидкости происходит через центральную часть фильтр-элемента, и далее в трубопровод. В нижней части корпуса, для проведения обслуживания, предусмотрена сливная пробка. Так же для сброса воздуха из корпуса на крышке предусмотрен сбросной винт.
Для проведения обслуживания необходимо перекрыть подающую и напорную магистраль, осуществить сброс жидкости с помощью сливного болта. Для ускорения слива можно открутить болт сброса воздуха. После чего открутить крышку фильтра, и извлечь фильтрующий элемент. Промывка фильтрующего элемента осуществляется согласно технологическому стандарту предприятия, и может отличатся в зависимости от фильтруемой жидкости.
Фильтра жидкости ФЖУ 40 технические характеристики:
- Условный проход – 40мм
- Рабочее давление – до 0,6МПа
- Тонкость фильтрации – от 500 до 50 микрон (опционально)
- Температура рабочей среды – от -50 до +50°С
- Кинематическая вязкость фильтруемой жидкости – 0,55 до 300 мм/сек2
- Присоединение к трубопроводу – фланцевое
Так же в каталоге Вы можете ознакомится с другими видами фильтров предназначенных для решения различных задач.
| Диаметр | |
|---|---|
| Страна производитель | |
| Тип топлива | |
| Завод изготовитель | |

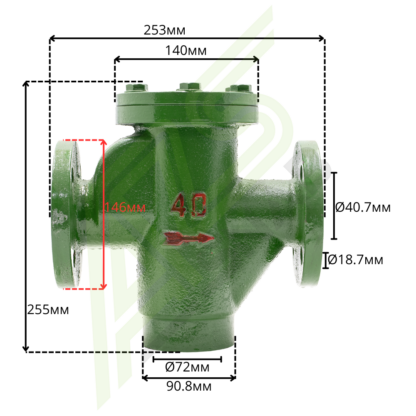

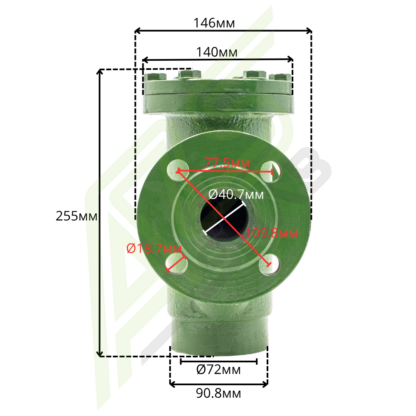

| Габариты | 29 × 26 × 35 см (ДхШхВ) 0.02639 м³ |
| Вес | 17.75 кг |
