Люк замерной ЛЗ-150-8

Арт.: 10016 В наличии

20.000

Люк замерной ЛЗ 150 предназначен для замера уровня и отбора проб нефтепродуктов в резервуарах с нефтью и нефтепродуктами. Диаметр горловины – 150 мм; количество присоединительных отверстий (n) – 8 шт.; диаметр присоединительных отверстий – 18мм.

Люк замерной ЛЗ-150-8 предназначен для отбора проб и замера уровня нефтепродуктов в резервуарах нефтебаз и АЗС. Корпус люка выполнен из литого алюминиевого сплава, что обеспечивает достаточную коррозионную устойчивость и прочность изделия.

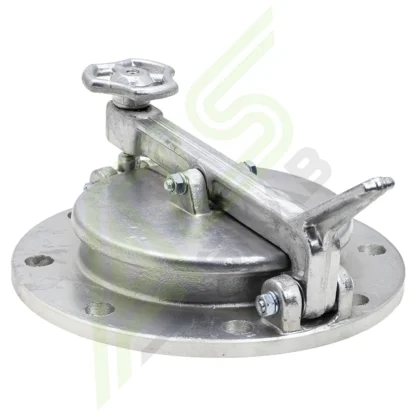

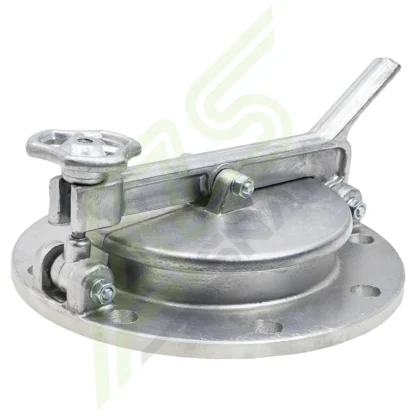

Люк замерный состоит из корпуса, крышки, рычага, фторопластового или резинового (в зависимости от климатического исполнения) уплотнения и откидного болта с гайкой.

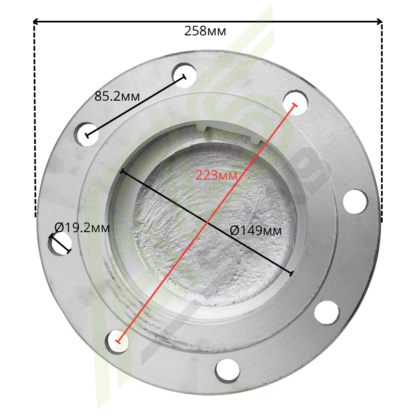

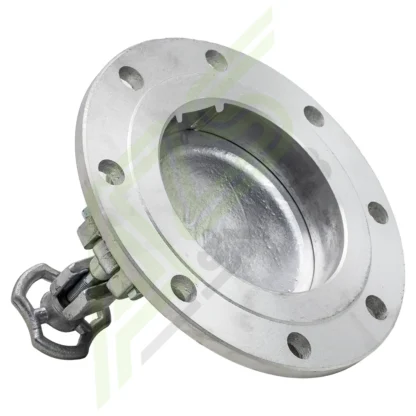

Корпус люка в нижней части имеет фланец (общий диаметр 260мм, присоединительный диаметр 225мм), которым он устанавливается на резервуар через резиновую (МБС) прокладку. Прижимное коромысло подвижно присоединено к корпусу через проушину, с одной стороны имеет нажимной рычаг (лапку), с другой стороны оборудован паз для прижима и герметизации люка при помощи прижимного болта и гайки-барашка, крышка люка присоединяется к коромыслу через литую проушину в середине. Нажимной рычаг (лапка) существенно упрощает открытие люка в случае его прилипания к корпусу. Резиновое уплотнение обеспечивает герметичность в закрытом состоянии. Фиксация крышки в закрытом положении осуществляется затяжкой гайки-барашка на откидном болту.

Люк замерной ЛЗ-150-8 пример записи документации

Люк замерный ЛЗ-15О-8 климатического исполнения У, категории размещения 1. Люк замерный ЛЗ-150-8 ту 36-89-010-03467856-2001, где:

  • Л — люк;
  • З — замерной;
  • 150 — диаметр условного прохода в миллиметрах;
  • 8 — количество крепежных отверстий (n);

Порядок отбора проб при использовании люка ЛЗ 150:

  • отвернуть гайку-барашек на 4-6 оборотов;
  • освободить рычаг, откинув болт с гайкой;
  • нажав на нажимной рычаг, открыть люк;
  • после отбора пробы закрыть люк и завернуть гайку-барашек до упора.

Средний ресурс работы 5000 циклов (открытия — закрытия), срок службы — 6 лет.

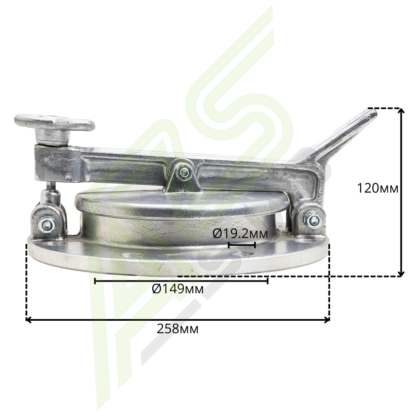

Люк замерной ЛЗ-150-8 технические характеристики

  • Материал изделия – алюминиевый сплав.
  • Диаметр горловины – 150 мм.
  • Длина – 310 мм.
  • Высота – 120мм.
  • Общий диметр изделия – 260 мм.
  • Присоединительный размер (D1) – 225 мм.
  • Количество присоединительных отверстий (n) – 8 шт.
  • Диаметр присоединительных отверстий – 18мм.Люк замерной ЛЗ-150-8 схема (чертёж)

Схема (чертёж) люка заменого ЛЗ-150-8

Так же, при необходимости, например на некоторых модификациях автоцистерн, применяются более компактные ЛЗ-80-4. Данный тип люков имеет более компактные размеры, меньший вес, при этом сохраняя все конструкционные достоинства ЛЗ 150 8 и не имеет отличий в процессе эксплуатации.

Возможно Вас заинтересует:

Диаметр

Страна производитель

Тип топлива

, , , ,

Завод изготовитель

Габариты 31 × 31 × 12 см (ДхШхВ) 0.011532 м³
Вес 2.8 кг
