Счётчик жидкости СЖ ППО-25
Счётчики жидкости СЖ ППО 25,40

Счётчик жидкости СЖ ППО-25-1,6 СУ (1,1-6,0сСт) ПГ 0,25

Арт.: 10226 В наличии

280.000

Счётчик жидкости ППО-25 (1,1-6,0сСт) применяется для учёта светлых нефтепродуктов с кинематической вязкостью 1.1-6.0 сСт. Условный проход: ДУ 25 мм; диапазон расходов: от 0,72 до 7,2 м3/ч; пределы допускаемой относительной погрешности: ±0,25 %; тип топлива: дизель, керосин

Область применения счетчика ППО-25 – коммерческий и внутрихозяйственный учет, учет в нефтехимической промышленности, а также на других объектах, где возможно их применение согласно условиям эксплуатации. Принцип действия счетчика ППО-25 заключается в измерении некоторого объема жидкости при вращении двух находящихся в зацеплении шестерней под действием потока жидкости.

Счетчики жидкости СЖ ППО-25 могут быть укомплектованы:

— механическим счетным устройством СУ,
— устройством съема сигнала УСС-Б-70,
— устройством съема сигнала с датчиком индукционным оборотов ДИ-О-5 с возможностью передачи данных через интерфейс RS 485,
— контроллерами типа КУП-30, КУП-40.

Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков). Корпус первичного преобразователя объёма с овальными шестернями представляет собой отливку из алюминиевого сплава с двумя патрубками для резьбового присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни. Счетчики изготовлены в соответствии с ТУ 4213-260-05806720-2007.

Пример обозначений СЖ ППО-25-1,6 СУ (1,1-6,0сСт) ПГ 0,25

  • СЖ — счетчик жидкости
  • ППО — преобразователь первичный с овальными шестернями
  • 25 — диаметр условного прохода
  • 1,6 — максимальное рабочее давление
  • СУ — модификация отсчетного устройства
  • (1,1-6,0сСт) — вязкость измеряемой жидкости в Сантистокс
  • ПГ 0,25 — пределы относительной погрешности

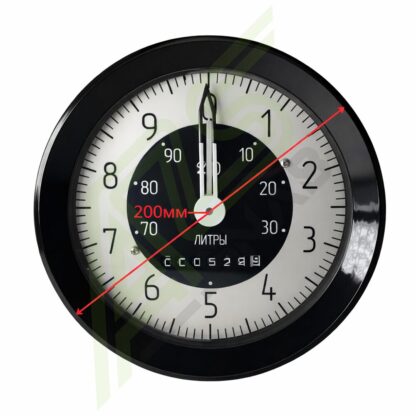

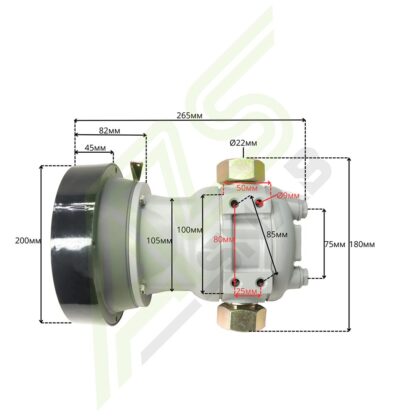

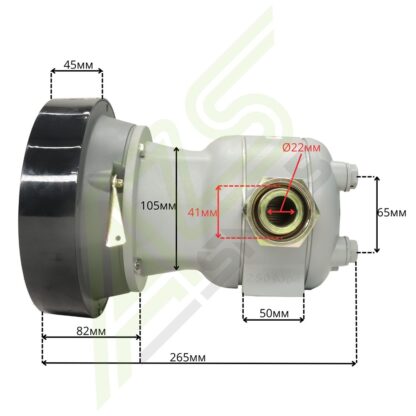

Схема (чертёж) СЖ ППО-25/1.6-0.25 (ДТ, керосин)
Схема (чертёж) СЖ ППО-25/1.6-0.25 (ДТ, керосин)

Технические характеристики ППО-25-1,6 СУ (1,1-6,0сСт) ПГ 0,25:

  • Условный проход: ДУ 25 мм
  • Рабочее давление: 1,6 МПа
  • Температура измеряемой жидкости: от -40°С до +60°С
  • Наименьшее кол-во жидкости, учитываемое нормированной погрешностью:  0,05м3
  • Порог чувствительности: 0,02 м3
  • Масса: 8 кг
  • Диапазон расходов: от 0,72 до 7,2 м3
  • Вязкость измеряемой жидкости: 1,1-6,0сСт
  • Пределы допускаемой относительной погрешности: ±0,25%

Счётчики жидкости ППО применяются для учета различных видов ГСМ. Подробнее можно ознакомится перейдя по ссылке:  другие виды счётчиков жидкости ППО 25

Внимание!  Запрещается эксплуатация счётчиков ППО без фильтрующего элемента. Фильтр устанавливается в непосредственной близости перед счетчиком, по направлению потока.

Счетчик ППО 25 зарегистрирован в реестре ГСИ РК. Регистрационной номер KZ.02.03.06810-2022/59916-15. Подробнее о регистрации

Счётчики для учёта дизельного топлива:
Диаметр

Страна производитель

Тип топлива

,

Завод изготовитель

Габариты 35 × 27 × 25 см (ДхШхВ) 0.023625 м³
Вес 8 кг.
