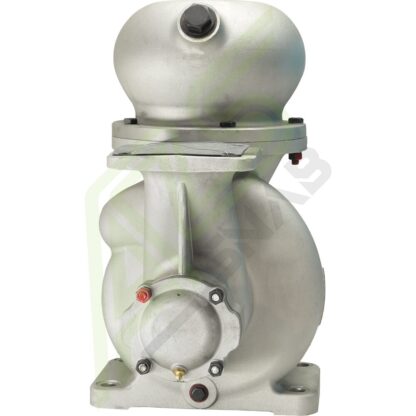

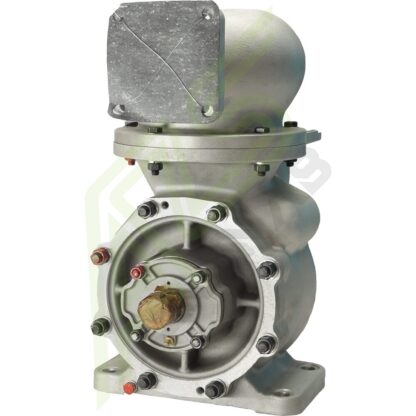

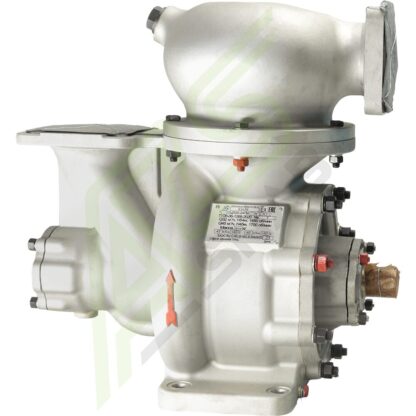

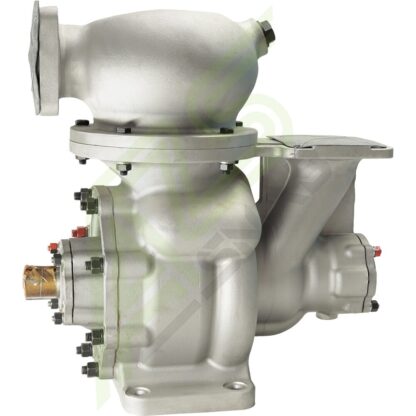

Насос СЦЛ 20-24ГМ-П-У2 — самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный. Первая ступень — центробежный насос с рабочим колесом закрытого типа и спиральным отводом круглого сечения, обеспечивает высокие кавитационные качества. Вторая ступень — вихревой насос с вихревым рабочим колесом закрытого типа и открытым каналом, обеспечивает высокую напорность. Оригинальная конструкция вихревой ступени позволяет за счет уравновешивания осевых сил обеспечивать самоцентровку вихревого рабочего колеса, исключает трение его торцов о корпус и гарантирует надежность насоса СЦЛ 20/24. Самовсасывание осуществляется специальным устройством (воздуховодом), установленным на выходе из второй ступени. Ротор вращается на двух шарикоподшипниковых опорах. Уплотнение вала — торцовое. Насос выполняется левого и правого вращения (со стороны входного конца вала насоса). Детали проточной части изготавливаются из алюминиевого сплава и бронзы. Насос СЦЛ 20/24 поставляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Может эксплуатироваться в районах умеренного или тропического климата и в странах с промышленной частотой тока 60 Гц.

Поставка насоса СЦЛ 20/24 осуществляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Насос устанавливаться на бензовозы и топливозаправщики, применяется на нефтебазах и складах ГСМ. Он зарекомендовал себя с надежной стороны. Установленный ресурс насоса СЦЛ до списания — не менее 6500 часов, срок службы — 10 лет. Такие высокие показатели надежности насоса обеспечиваются высоким качеством деталей входящих в состав насоса (вала, рабочего самовсасывающего колеса, рабочего центробежного колеса, торцовых уплотнений).

В комплект поставки насоса СЦЛ 20-24ГМ-П-У2 входит:

• Насос в сборе — 1шт;
• Руководство по эксплуатации — 1 экз.

Пример условного обозначения насоса СЦЛ 20-24ГМ(С, Р, К)-П-У2

• С- самовсасывающий
• Ц — центробежный
• Л — лопастный
• 20* — подача м³/час
• 24* — напор, м
• Г — индекс модернизации
• М — вспомогательная манжета
• С — перекачиваемая среда, пищевая вода, пищевой спирт
• Р — перекачиваемая среда, растворители
• К — перекачиваемая среда, кислоты
• П — правое вращение насоса
• У — климатическое исполнение
• 2 — категория размещения

Основные параметры и характеристики:

Частота вращения — 1700 об/ мин
Подача — 45 м3/ч
Напор — 45 м
Мощность — 24 кВт
КПД насоса — 33 %
Допустимый кавитационный запас — 5 м
Высота самовсасывания — 5,5 м
Габаритные размеры — 478х460х285 мм
Масса — 35 кг

Так же применяются насосы СЦЛ 20 24 ГМ левого вращения.
