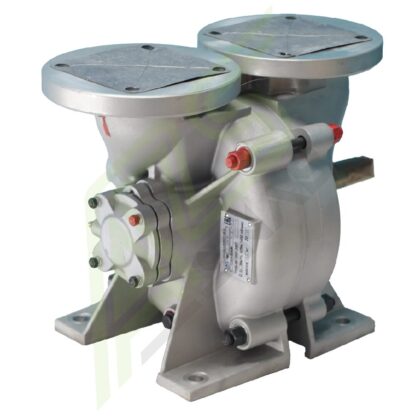

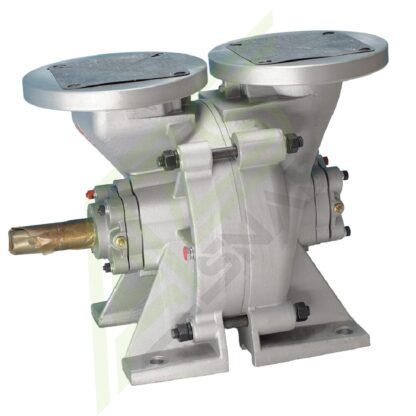

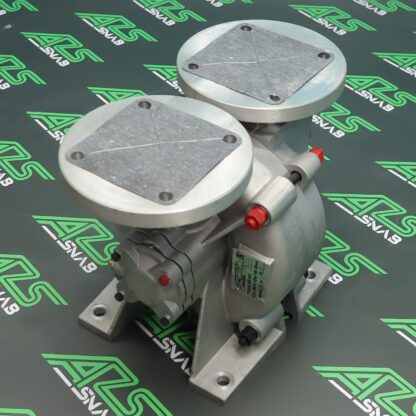

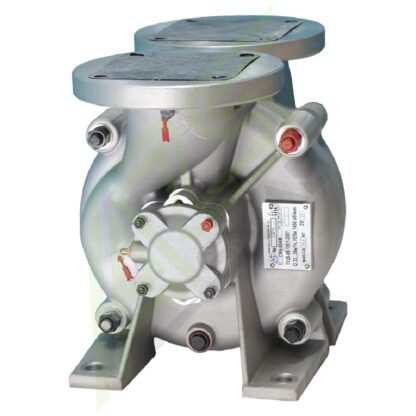

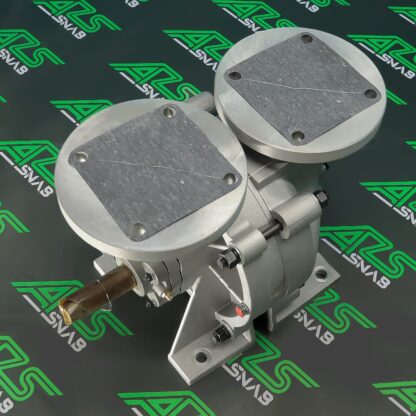

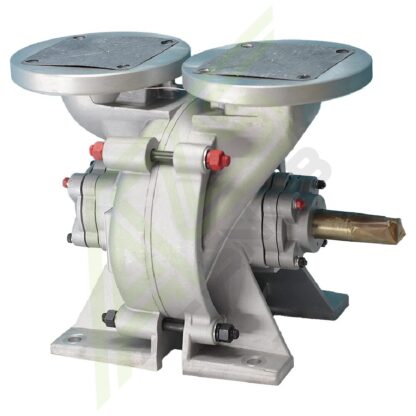

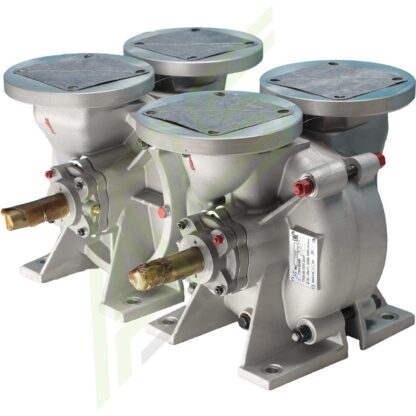

Самовсасывающий вихревой насос СВН-80АМ-Л левого вращения

СВН-80 прав и лев

Самовсасывающий вихревой насос СВН-80АМ-Л левого вращения

Арт.: 2689 В наличии

300.000

Самовсасывающий вихревой насос СВН-80АМ-Л левого вращения применяется как на топливозаправщиках, так и в составе агрегатных установок АСВН. Направление вращения вала насоса левое. Подача насоса составляет 35 кубических метров в час, напор 26 метров, высота самовсасывания не более 6,5 метров. Коэффициент полезного действия составляет 36% при частоте вращения вала насоса 1450 оборотов в минуту.

СВН 80 АМ-Л левого вращения, в зависимости от модификации, предназначены для перекачивания бензина, керосина, дизельного топлива, спирта и других жидкостей без примесей с температурой от -40 до 50°С, плотностью до 1000 кг/м3.
Насосы СВН-80АМ применяются как в передвижных, так и в стационарных установках. Насос устанавливаются на топливозаправщиках, цистернах для перевозки топлива или воды. Насос СВН также применяется в составе агрегата электронасосного АСВН 80, которые широко применяются на нефтебазах, топливозаправочных колонках, железнодорожных станциях по разгрузке светлых нефтепродуктов.

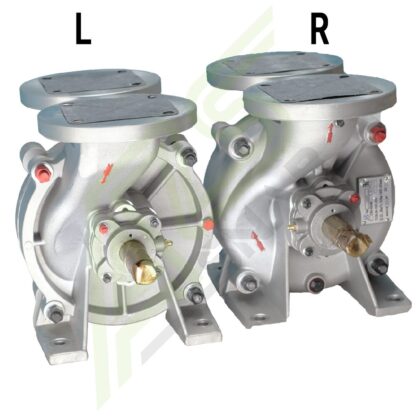

Насос СВН изготавливаются левого и правого вращения. Для определения вращения, если смотреть со стороны конца вала, в насосе левого вращения вал насоса расположен со стороны всасывающего патрубка , направление вращения вала против часовой стрелки. В насосе правого Вращения приводной конец вала расположен со стороны напорного патрубка, вращение вала по часовой стрелке. Направление вращения вала должно совпадать с направлением стрелки на напорной секции насоса.

Условное обозначение СВН 80 АМ(С,Р,К)-Л-У2:

  • С — самовсасывающий;
  • В — вихревой;
  • Н — насос;
  • 80 — диаметр всасывающего и нагнетательного патрубков, мм;
  • А — индекс модернизации;
  • М — вспомогательное уплотнение (манжета);
  • С — пищевое исполнение (без консервации);
  • Р — для перекачивания растворителя;
  • К — для перекачивания кислоты;
  • Л — левого вращения;
  • У — климатическое исполнение;
  • 2 — категория размещения при эксплуатации по ГОСТ 15150-69;

Конструктивные особенности СВН-80АМ-Л левого вращения

Самовсасывающий вихревой насос СВН 80 отличается от аналогичных по применению устройств насосов прежде всего тем, что является одноступенчатым. Он выпускается как с левым, так и с правым направлением вращения. В случае необходимости переустановить его с левого на правое направление и обратно не представляет особых сложностей.

Для изготовления используются нержавеющая сталь и алюминиевые сплавы. Вихревое колесо производится из алюминиевого сплава специально для того, чтобы избежать возникновения искры при перекачке топливных продуктов.

Модификации серии СВН
В целом насос СВН предназначается для перекачивания чистых жидкостей без механических включений. Их вязкость не должна превышать 6 см²/с, а плотность быть менее 1000 кг/м3. Однако в зависимости от конкретного типа перекачиваемой жидкости насос выпускается в различных модификациях.

Технические характеристики СВН 80 АМ (Л)

  • Частота вращения – 1450 об/ мин
  • Направление вращения – левого вращения
  • Подача – 35 м3
  • Напор – 26 м
  • Мощность – 24 кВт
  • КПД насоса – 36 %
  • Допустимый кавитационный запас – 4,5 м
  • Высота самовсасывания – 6,5 м
Страна производитель

Тип топлива

, ,

Завод изготовитель

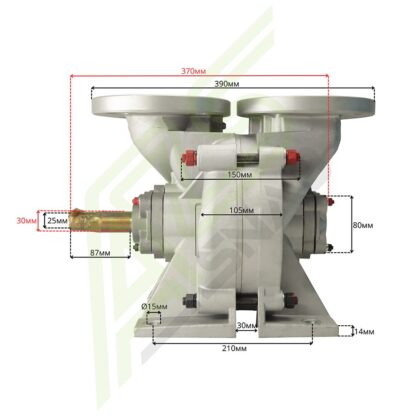

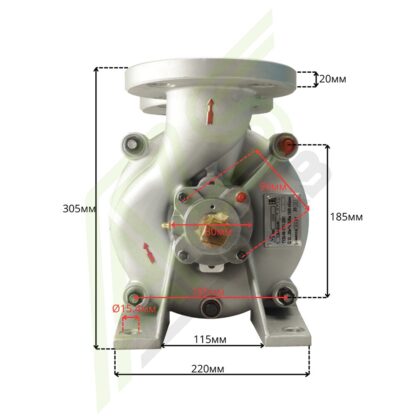

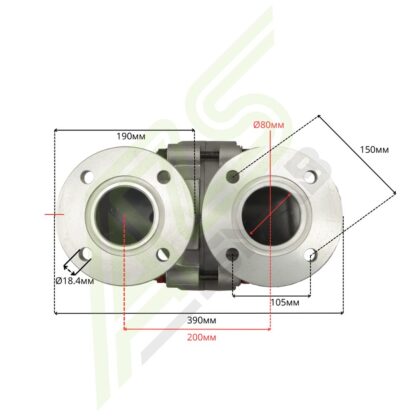

Габариты
(ДхШхВ)
43 × 25 × 31 см
0.034 м³
Вес 20 кг
, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
