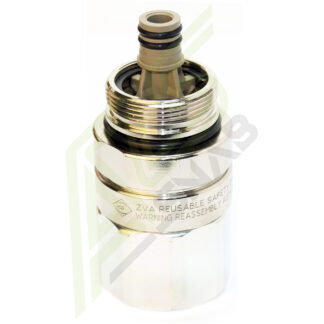

Разрывная муфта SSB 25.1 — поворотно разрывная муфта. Применяется для предотвращения серьёзных повреждений топливораздаточных колонок в случаях, когда автомобиль отъезжает от колонки забыв извлечь топливораздаточный пистолет. Муфта имеет возможность поворота, тем самым предотвращая запутывание рукава, и обеспечивает удобство эксплуатации. Применяется для установки кранов ZVA 25. Данная муфта, после срыва, если нет повреждений, может быть повторно собрана.
Данные муфты очень надёжное и долговечное решение. Она изготовлена из нержавеющей стали и алюминия. Герметизация поворотного соединения достигается благодаря сальнику. резьбовые соединения уплотняются резиновыми кольцами. Муфта имеет внутренею резьбу со стороны ввода, и наружную резьбу для присоединения к топливораздаточному крану.
Разрывная муфта SSB 25.1 установка
- Для присоединения к рукаву необходимо использовать фитинг.
- Удерживая фитинг от проворота накрутить на резьбу. Усилие прикладывать к ребристой части в нижней части муфты.
- Вкрутить муфту в раздаточный кран. Для удобства работы, в верхней части муфты имеется две параллельные проточки.
Технические характеристики
- Резьба на вводе: внутренняя 32мм
- Резьбы на выходе: наружная 42мм
- Условный проход: 25мм (1″)
- Материал: нержавеющая сталь, алюминиевый сплав.
Данные муфты используются для присоединения раздаточных пистолетов ZVA. Помимо обеспечения возможности проворота крана относительно рукава, для удобства использования, данная муфта обеспечивает безопасность колонки. В случае срыва муфты, если её внутренние детали не повреждены, её можно собрать повторно. Для присоединения к рукаву необходимо использовать переходные фитинги. С другими муфтами и фитингами с условным диаметром 25мм (1″) можно ознакомится перейдя по ссылке.
| Диаметр | |
|---|---|
| Страна производитель | |
| Завод изготовитель | |
| Габариты | 5 × 5 × 9.2 см (ДхШхВ) 0.00023 м³ |
| Вес | 0.300 кг |
