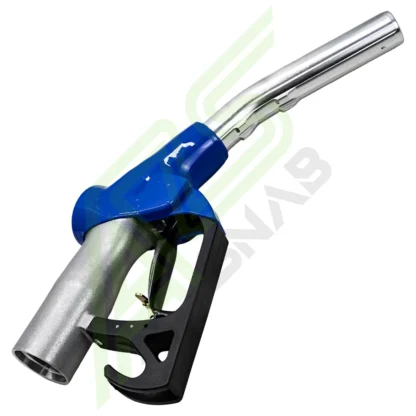

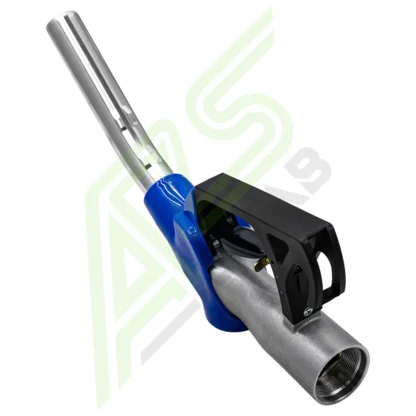

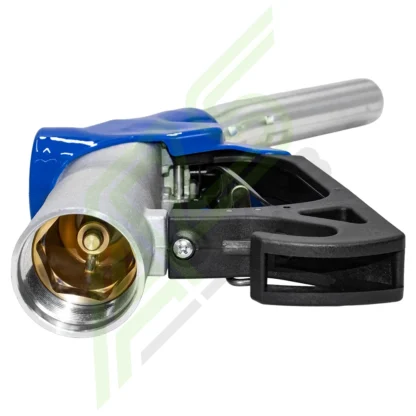

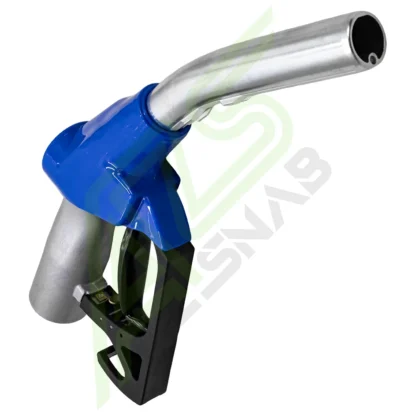

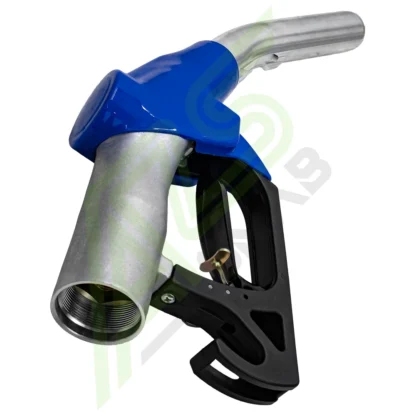

Заправочный пистолет (кран раздаточный) ZVA 25 4М – очень распространённая модель заправочного крана. Краны производства компании ZVA применяются на большинстве заправочных станций нашей страны. Данные пистолеты очень надёжны и легко ремонтируются. Его конструкция позволяет произвести замену практически любого компонента. Ремонт производится за считанные минуты и не требует особых навыков.

Заправочный пистолет ZVA 25 4М описание

Корпус изготовлен из искробезопасного сплава алюминия, а внутренние элементы из латуни и нержавеющей стали. Конструкция имеет возможность полного разбора, ремонта или пере укомплектования пистолета что несомненно является большим достоинством. Наружный диаметр носика составляет 32мм. и что позволяет проводить заправку при большой скорости потока. Однако этот раздаточный кран не подойдёт для заправки большинства легковых автомобилей. Фиксация носика в горловине происходит с помощью зубцов. На некоторых модификациях носика имеется специальная предохранительная проточка.

Скоба нажимного курка (гарда) изготавливается из ударопрочного МБС пластика. Для данного пистолета изготавливаются гарды различных модификаций. Так же в некоторых скобах имеются магниты для взаимодействия с топливораздаточными колонками.

Нажимная скоба фиксируется в двух открытых положениях с помощью фиксатора. Первое открытое положение соответствует ~60% а второе ~90% пропускной способности.

На схеме ниже  показана схема деталировки заправочного крана:

Технические характеристики

• производительность – до 140 л/мин;
• тип топлива – бензин, ДТ;
• фиксация скобы – в 2-х положениях;
• автоматическая отсечка – есть;
• материал корпуса – алюминий, нержавеющая сталь;
• скоба 4 М
