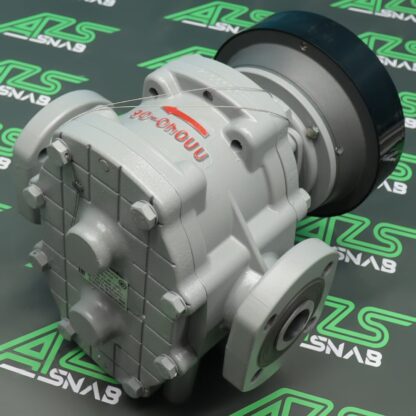

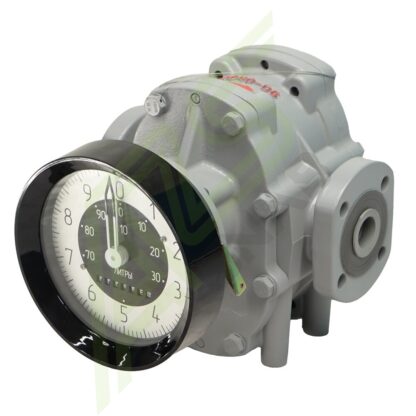

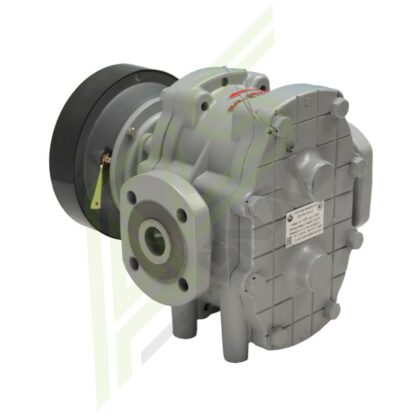

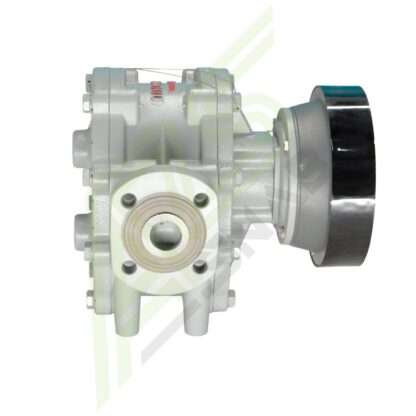

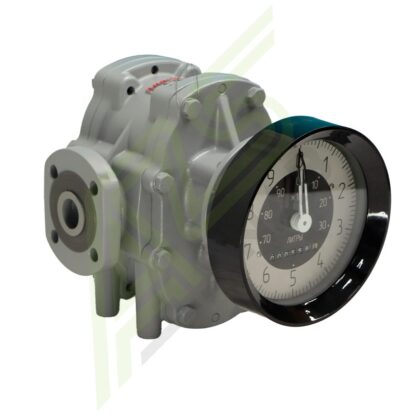

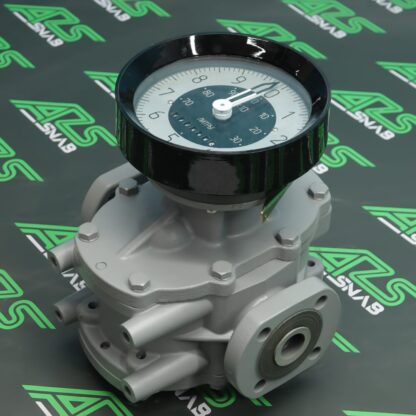

Счетчик жидкости СЖ-ППО-40-0,6-СУ

Name: Счетчик жидкости СЖ-ППО-40-0,6-СУ
SKU: 2266
Availability: InStock

430.000 ₸

В наличии код: 2266

Страна производитель	Россия
Завод изготовитель	Промприбор
Тип топлива	Дизель, Керосин
Габариты (ДхШхВ)	33 × 37 × 34 cm
Вес	22 кг

Счётчик жидкости СЖ ППО-40 для нефтепродуктов с кинематической вязкостью 1.1-60.0 сСт, с рабочим давлением 0.6 мПа, проходом ДУ 40 мм, диапазоном расходов: от 2 до 25 м³/ч, с погрешностью ± 0,5 %, тип топлива: дизель, керосин

Описание товара

Область применения счетчика ППО-40 для ДТ ПГ 0.5 – коммерческий и внутрихозяйственный учет, учет в нефтехимической промышленности, а также на других объектах, где возможно их применение согласно условиям эксплуатации. Принцип действия счетчика ППО-40 заключается в измерении некоторого объема жидкости при вращении двух находящихся в зацеплении шестерней под действием потока жидкости.

Счетчики жидкости СЖ ППО-40 для ДТ ПГ 0.5 могут быть укомплектованы:

– механическим счетным устройством СУ,
– устройством съема сигнала УСС-Б-70,
– устройством съема сигнала с датчиком индукционным оборотов ДИ-О-5 с возможностью передачи данных через интерфейс RS 485,
– контроллерами типа КУП-30, КУП-40.

Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков). Корпус первичного преобразователя объёма с овальными шестернями (ППО-40) представляет собой отливку из алюминиевого сплава с двумя патрубками для фланцевого присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни. Счетчики ППО-40 изготовлены в соответствии с ТУ 4213-260-05806720-2007.

Пример обозначений счётчика жидкости СЖ ППО-40-0,6 СУ (1,1-6,0сСт) погрешность 0,5:

СЖ – счетчик жидкости
ППО – преобразователь первичный с овальными шестернями
40 – диаметр условного прохода
0,6 – максимальное рабочее давление
СУ – модификация отсчетного устройства
(1,1-6,0сСт) – вязкость измеряемой жидкости в Сантистокс
ПГ 0,5 – пределы относительной погрешности

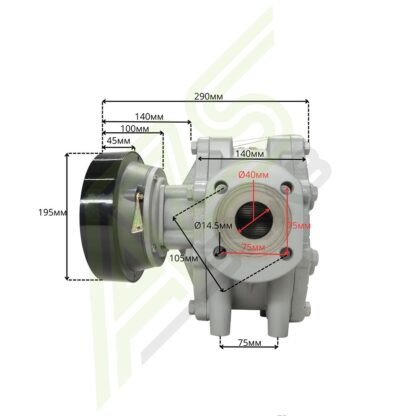

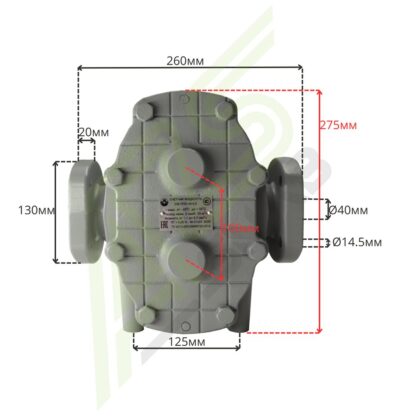

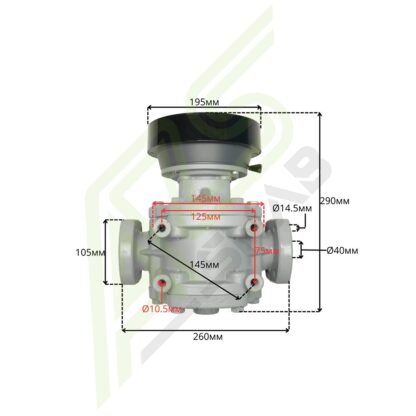

Схема (чертёж) счётчика жидкости СЖ ППО 40, 0.6 мПа, 0.5%, 1,1-6,0 сСт ДТ, Керосин

Технические характеристики Счетчика ППО-40-0,6 СУ (1,1-6,0сСт) ПГ 0,5:

Условный проход: ДУ 40 мм
Рабочее давление: 0,6 МПа
Температура измеряемой жидкости: от -40°С до +60°С
Наименьшее кол-во жидкости, учитываемое нормированной погрешностью: 0,2м3
Порог чувствительности: 0,5 м3/ч
Масса без упаковки: 22 кг
Диапазон расходов: от 2 до 25 м3/ч
Вязкость измеряемой жидкости: 1,1-6,0 сСт
Пределы допускаемой относительной погрешности: ±0,5%

СЖ ППО-40 применяются для измерения объёма различных видов жидкостей. Ознакомится с другими видами ППО40 можно перейдя по этой ссылке: виды счётчиков жидкости ППО 40

Внимание! Запрещается эксплуатация счётчиков ППО без фильтрующего элемента, установленного в непосредственной близости перед счетчиком, по направлению потока.

Счетчик ППО 40 зарегистрирован в реестре ГСИ РК. Регистрационной номер KZ.02.03.06810-2022/59916-15. Для того что-бы ознакомится перейдите по ссылке: подробнее о регистрации.
