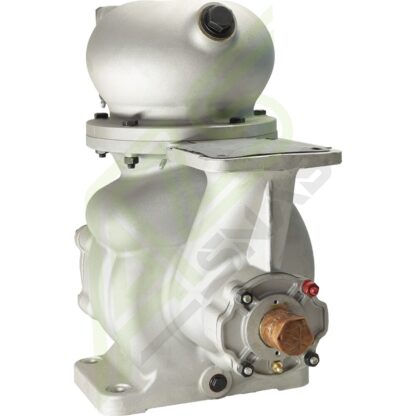

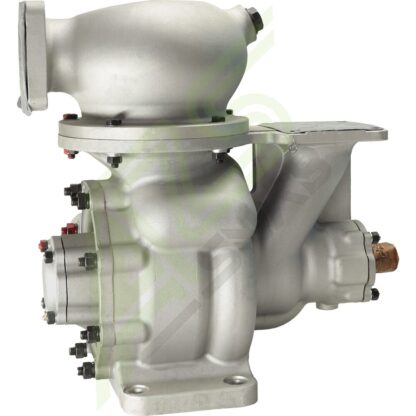

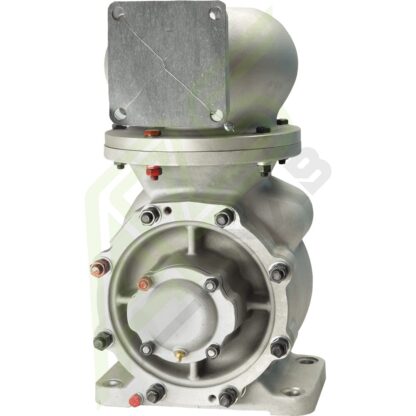

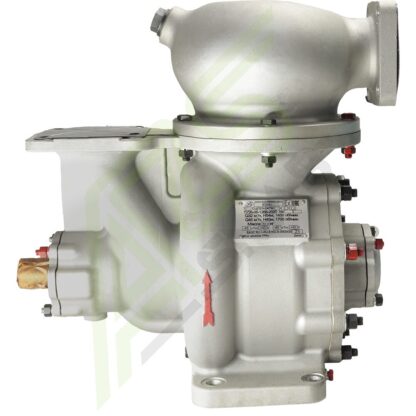

Насос 1 СЦЛ 20 24 ГМ левого вращения

Насос СЦЛ 20-24

Насос 1 СЦЛ 20 24 ГМ левого вращения

Арт.: 2243 В наличии

500.000

Насос самовсасывающий 1 СЦЛ 20-24 ГМ для бензовозов и агрегатных установок с эл. двигателями, с частотой вращения — 1700 об/ мин, подачей — 45 м3/ч, напором — 45 м, мощностью — 24 кВт, КПД — 33 %, с допустимым кавитационным запасом — 5 м, высотой всасывания — до 5,5 м

Насос СЦЛ 20 24 ГМ — самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный. Первая ступень — центробежный насос с рабочим колесом закрытого типа и спиральным отводом круглого сечения, обеспечивает высокие кавитационные качества. Вторая ступень — вихревой насос с вихревым рабочим колесом закрытого типа и открытым каналом, обеспечивает высокую напорность. Оригинальная конструкция вихревой ступени позволяет за счет уравновешивания осевых сил обеспечивать самоцентровку вихревого рабочего колеса, исключает трение его торцов о корпус и гарантирует надежность насоса СЦЛ 20/24. Самовсасывание осуществляется специальным устройством (воздуховодом), установленным на выходе из второй ступени. Ротор вращается на двух шарикоподшипниковых опорах. Уплотнение вала — торцовое. Насос выполняется левого и правого вращения (со стороны входного конца вала насоса). Детали проточной части изготавливаются из алюминиевого сплава и бронзы. Насос СЦЛ 20/24 поставляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Может эксплуатироваться в районах умеренного или тропического климата и в странах с промышленной частотой тока 60 Гц.

Поставка насоса СЦЛ 20/24 осуществляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Насос устанавливаться на бензовозы и топливозаправщики, применяется на нефтебазах и складах ГСМ. Он зарекомендовал себя с надежной стороны. Установленный ресурс насоса СЦЛ до списания — не менее 6500 часов, срок службы — 10 лет. Такие высокие показатели надежности насоса обеспечиваются высоким качеством деталей входящих в состав насоса (вала, рабочего самовсасывающего колеса, рабочего центробежного колеса, торцовых уплотнений).

В комплект поставки насоса СЦЛ 20 24 ГМ входит:

Пример условного обозначения насоса 1 СЦЛ 20-24ГМ(С, Р, К)-Л-У2

  • С- самовсасывающий
  • Ц — центробежный
  • Л — лопастный
  • 20* — подача м3/час
  • 24* — напор, м
  • Г — индекс модернизации
  • М — вспомогательная манжета
  • С — перекачиваемая среда, пищевая вода, пищевой спирт
  • Р — перекачиваемая среда, растворители
  • К — перекачиваемая среда, кислоты
  • Л — левое вращение насоса
  • У — климатическое исполнение
  • 2 — категория размещения

Основные параметры и характеристики:

Частота вращения — 1700 об/ мин
Подача — 45 м3/ч
Напор — 45 м
Мощность — 24 кВт
КПД насоса — 33 %
Допустимый кавитационный запас — 5 м
Высота самовсасывания — 5,5 м

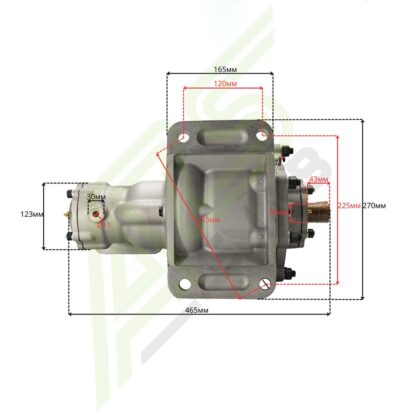

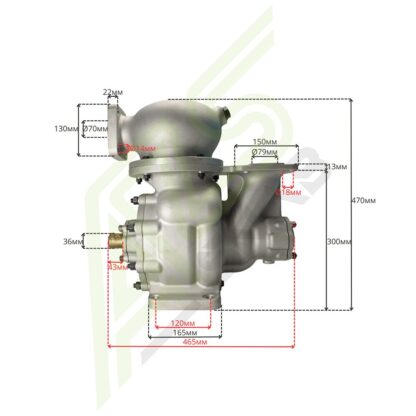

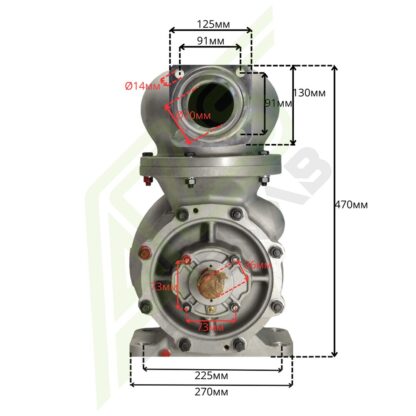

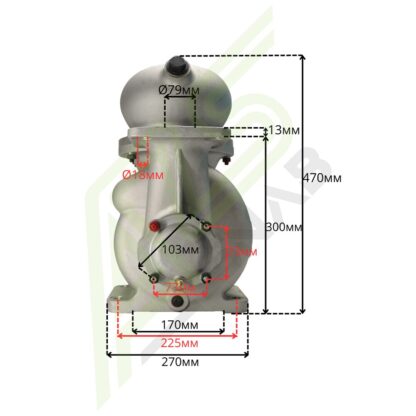

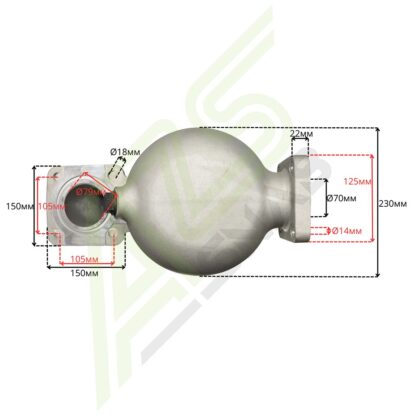

Габаритные размеры — 478х460х285 мм
Масса — 35 кг

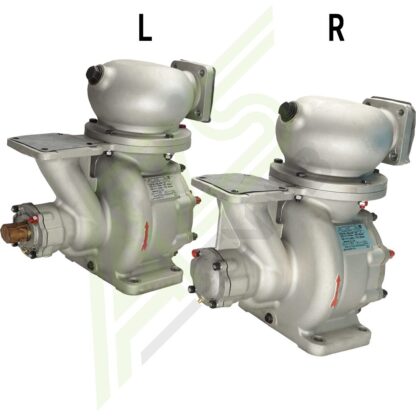

Так же применяются насосы СЦЛ 20 24 ГМ правого вращения.

Страна производитель

Тип топлива

, , ,

Завод изготовитель

Габариты
(ДхШхВ)
45 × 26 × 48 см
0.057 м³
Вес 35 кг
, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
