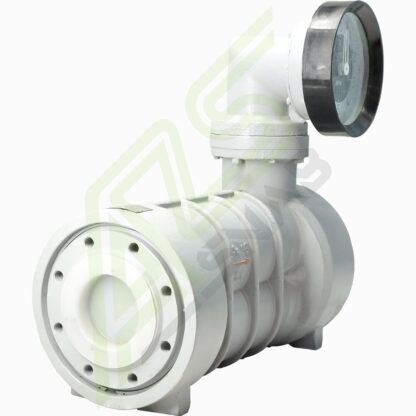

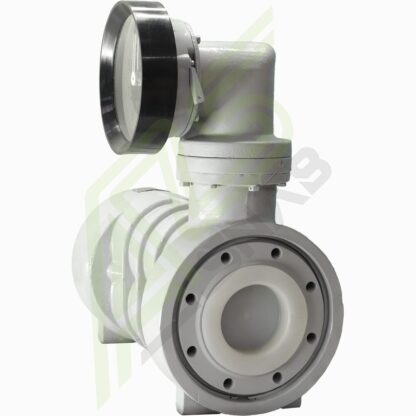

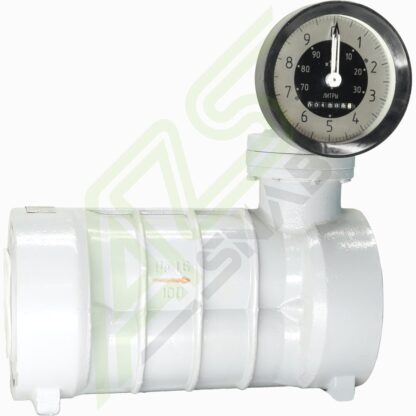

Счетчики жидкости ППВ 100, описание и назначение

СЖ ППВ100 используются в основном в стационарных технологических установках, а так же на наземных подвижных средствах заправки и перекачки, однако исключающих прямое воздействие солнечного излучения и атмосферных осадков. Предназначены в основном для измерения объема неагрессивных (ньютоновских) жидкостей.
Принцип действия винтовых счётчиков жидкости заключается в том что два винта, находящиеся в зацеплении, вращаются под действием потока жидкости, отмеряя при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуюсь в единицы объема.

Счетчики ППВ предназначены для измерения объемного количества жидкостей, вязкостью от 1,1 до 6,0 сСт (таких как дизельное топливо, керосин). Стоит учитывать что счётчики изготавливаются в различных по давлению модификациях. Под рабочее давление 1,6 мПа или 6,4 мПа. Область применения – при коммерческом и внутрихозяйственном учёте в нефтехимической промышленности, а так же на других объектах, где по условиям эксплуатации возможно их применение, так как нарушение рекомендации по эксплуатации приводит к их поломке.

Пример обозначений счётчика жидкости ППВ-100-1,6 СУ (1,1-6,0сСт) ПГ 0,25:

• СЖ – счетчик жидкости
• ППВ – преобразователь первичный винтовой
• 100 – диаметр условного прохода, мм
• 1,6 – максимальное рабочее давление, мПа
• СУ – модификация отсчетного устройства
• (1,1-6,0сСт) – вязкость измеряемой жидкости
• ПГ 0,25 – пределы относительной погрешности 0,25%

Технические характеристики:

• Тип учёта – объёмный
• Диаметр условного прохода, мм – 100
• Тип устройства – винтовой
• Тип индикации и управления – механическое счетное устройство
• Цена деления циферблата – 10 дм3 (10 литров)
• Рабочее давление, мПа – 1,6/6,4
• Диапазон расходов, м3/ч – 15,00-180,00
• Наименьшее количество жидкости учитываемое с нормированной погрешностью, м3/ч – 5
• Вязкость, сСт – 1,10-6,00 (дизельное топливо, керосин)
• Класс точности (допустимая погрешность), % – 0.25
• Тип присоединения – фланцевое

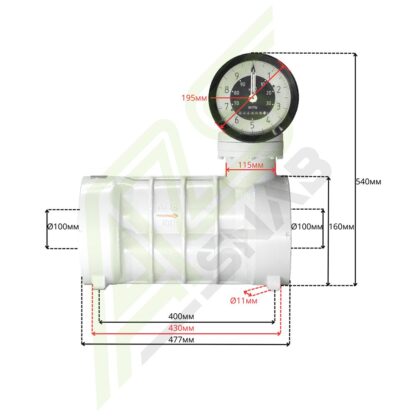

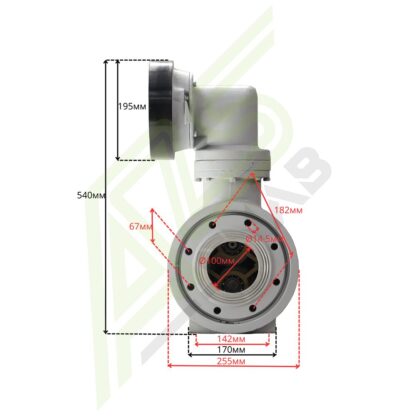

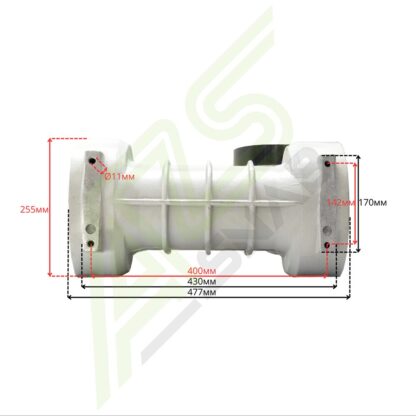

• Длина, мм – 600
• Ширина, мм – 500
• Высота, мм – 900
• Масса, кг – 60

Внимание! Запрещается эксплуатация счётчиков ППВ без фильтрующего элемента, установленного в непосредственной близости перед счетчиком, по направлению потока.

Счетчик ППВ 100 имеет регистрацию в реестре ГСИ РК. Регистрационной номер KZ.02.03.06810-2022/59916-15. Подробнее о регистрации
