Фильтр жидкости ФЖУ 80-1,6 предназначен для очистки от механических примесей неагрессивных нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм 2/с, температурой от минус 50 до плюс 50 0С, давлением 1,6 Мпа.
Фильтр используется в стационарных установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.

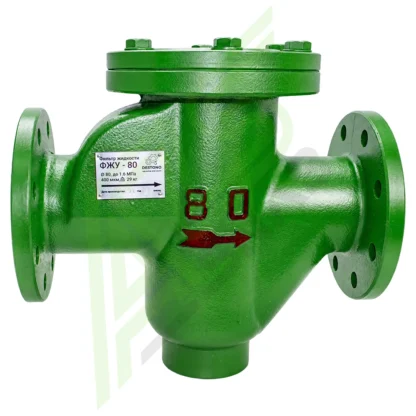

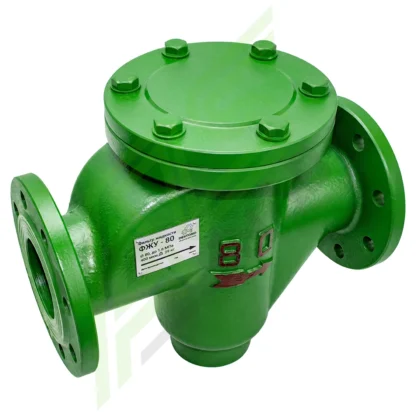

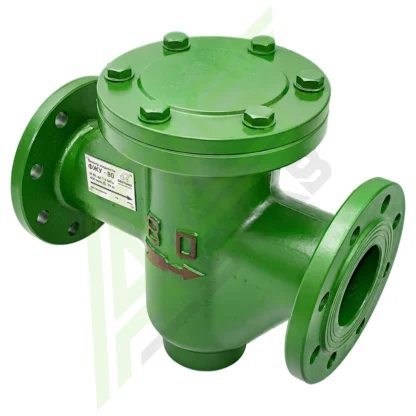

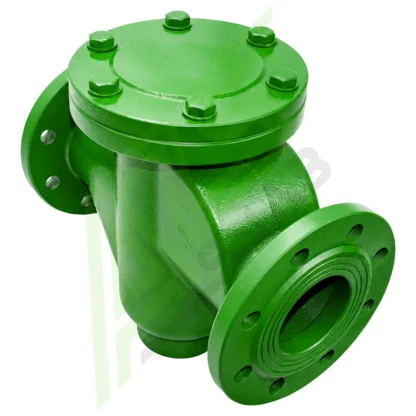

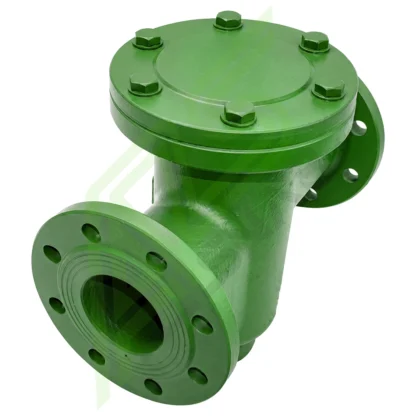

Фильтр ФЖУ 80-1,6 состоит из корпуса и фильтрующего элемента. Фильтрующий элемент представляет собой пластмассовые диски, чередующиеся с нержавеющими сетками. Пластмассовые диски имеют щелевые отверстия. Жидкость, попадая во входной патрубок фильтра и омывая фильтрующий элемент, очищается и через выходной патрубок попадает в трубопровод. Пробка служит для слива жидкости из фильтра.
Технические характеристики:
- Условный проход — 80мм
- Рабочее давление — до 1,6МПа
- Тонкость фильтрации — от 50мкм
- Температура окружающего воздуха — от -50 до +50°С
- Кинематическая вязкость фильтруемой жидкости — 0,55 до 300 мм/сек2
- Присоединение к трубопроводу — фланцевое

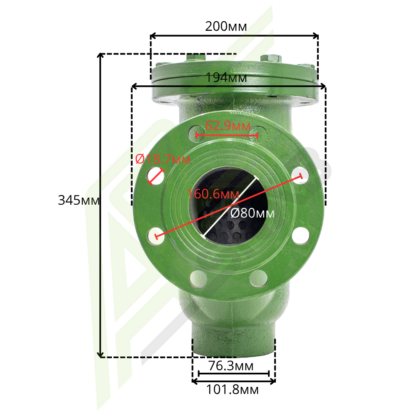

- Габаритные размеры: 570 х 590 х 420мм
- Вес — 80кг
Наименование параметра |
ФЖУ 25-1,6 |
ФЖУ 80-0,6 |
ФЖУ 150-0,6 |
||
Условный проход, мм |
25 |
40 | 80 | 100 |
150 |
Рабочее давление, МПа |
1,6 |
||||
Температура окружающего воздуха |
-50 … +50 оС |
||||
Тонкость фильтрации, мкм |
1000 |
||||
Кинематическая вязкость фильтруемой жидкости сСт |
0,55 … 300 |
||||
Присоединение к трубопроводу |
фланцевое |
