Фильтр жидкости ФЖУ 100

Фильтр жидкости ФЖУ 100 — 0,6 предназначен для очистки от механических примесей неагрессивных нефтепродуктов с кинематической вязкостью от 0,55 до 300 сСт, с температурой от минус 50 до плюс 50 ^оС, давлением 0,6 Мпа. Фильтр используется в стационарных установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.

Устройство и назначение фильтра ФЖУ 100

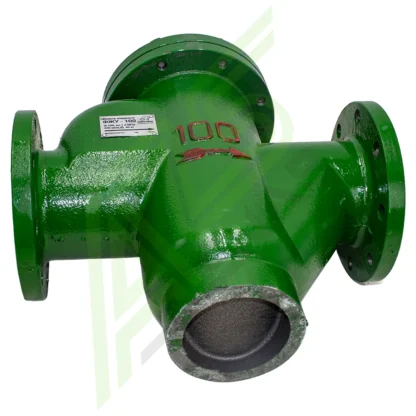

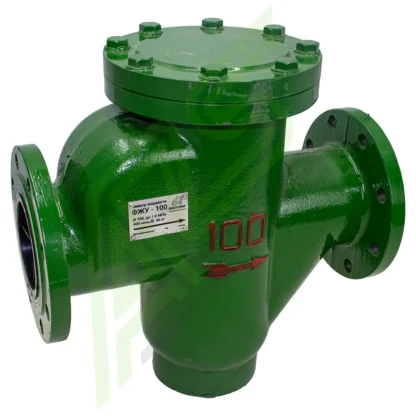

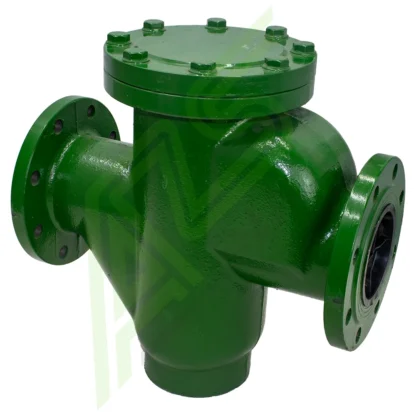

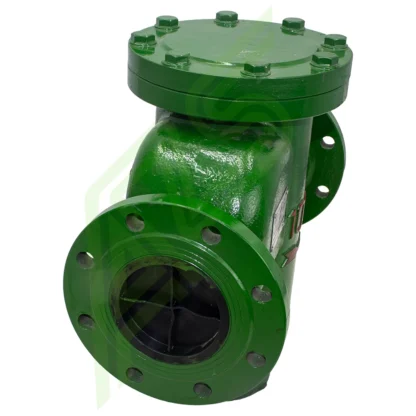

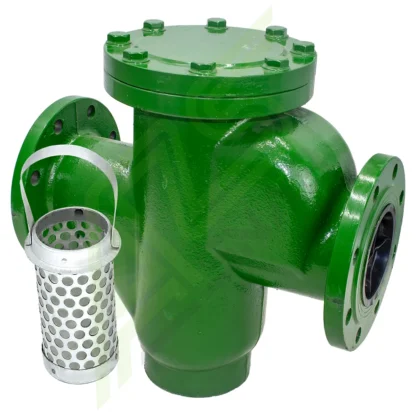

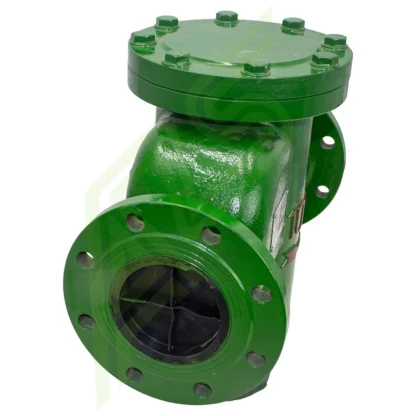

ФЖУ 100 — 0,6 состоит из корпуса, фильтрующего элемента и крышки. Фильтрующий элемент представляет собой цилиндр выполненный из стальной сетки. На корпусе фильтра установлено две сливных пробки. Верхняя пробка предназначена для сброса воздуха из корпуса фильтра при его наполнении. Нижняя пробка предназначена для сброса жидкости при проведении технического обслуживания фильтра. Присоединение фильтра к трубопроводу осуществляется с помощью фланцев.

Жидкость, попадая во входной патрубок фильтра и омывая фильтрующий элемент, очищается и через выходной патрубок попадает в трубопровод. Данные фильтра широко применяются для грубой очистки воды, нефтепродуктов и других неагрессивных жидкостей.

Технические характеристики:

• Условный проход – 100мм
• Рабочее давление – 0,6 МПа
• Тонкость фильтрации – 1000 мкм
• Температура окружающего воздуха – от -50 до +50°С
• Кинематическая вязкость фильтруемой жидкости – 0,55 до 300 сСт
• Присоединение к трубопроводу – фланцевое
• Габаритные размеры – 590 х 315 х 610мм
• Вес – 42кг
