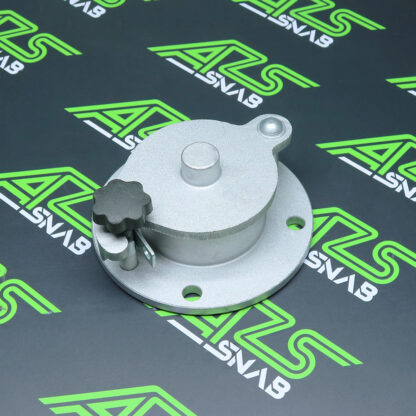

Люк замерной ЛЗ-100

Люк замерной ЛЗ-100
Люк замерной ЛЗ-100

Люк замерной ЛЗ-100

Арт.: 6393 В наличии

15.000

Люки замерные (ЛЗ) предназначены для замера уровня и отбора проб нефтепродуктов в резервуарах с нефтью и нефтепродуктами.

Люк замерный ЛЗ-100-4 предназначен для отбора проб и замера уровня нефтепродуктов в резервуарах нефтебаз и АЗС. Корпус люка выполнен из литого алюминиевого сплава, что обеспечивает достаточную коррозионную устойчивость и прочность изделия.

ЛЗ-100 4 устройство и принцип работы

Люк замерный состоит из корпуса, крышки, рычага, фторопластового или резинового (в зависимости от климатического исполнения) уплотнения и откидного болта с гайкой.

Корпус люка в нижней части имеет фланец, которым он устанавливается на резервуар через резиновую (МБС) прокладку. Прижимное коромысло подвижно присоединено к корпусу через проушину, с одной стороны имеет нажимной рычаг (лапку), с другой стороны оборудован паз для прижима и герметизации люка при помощи прижимного болта и гайки-барашка, крышка люка присоединяется к коромыслу через литую проушину в середине. Нажимной рычаг (лапка) существенно упрощает открытие люка в случае его прилипания к корпусу. Резиновое уплотнение обеспечивает герметичность в закрытом состоянии. Фиксация крышки в закрытом положении осуществляется затяжкой гайки-барашка на откидном болту.

Пример записи люка замерного при заказе в другой документации

Люк замерный ЛЗ-100-4 климатического исполнения У, категории размещения 1. Люк замерный ЛЗ-100-4 ту 36-89-010-03467856-2001, где:

  • Л — люк;
  • З — замерной;
  • 100 — диаметр условного прохода в миллиметрах;
  • 4 — количество крепежных отверстий (n);

Порядок отбора проб при использовании люка ЛЗ-100:

  • отвернуть гайку-барашек на 6-12 оборотов;
  • освободить рычаг, откинув болт с гайкой;
  • нажав на нажимной рычаг, открыть люк;
  • после отбора пробы закрыть люк и завернуть гайку-барашек до упора.

Средний ресурс работы 5000 циклов (открытия — закрытия), срок службы — 6 лет.

Технические характеристики люка замерный ЛЗ 100:

  • Материал изделия – алюминиевый сплав.
  • Диаметр горловины – 100 мм.
  • Присоединительный размер (D1) – 100 мм.
  • Количество присоединительных отверстий (n) – 4 шт.
  • Диаметр присоединительных отверстий – 16 мм.
