Уплотнитель среды для устройств нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн УСН-150-4

Описание товара

Уплотнитель среды для УСН-150-4

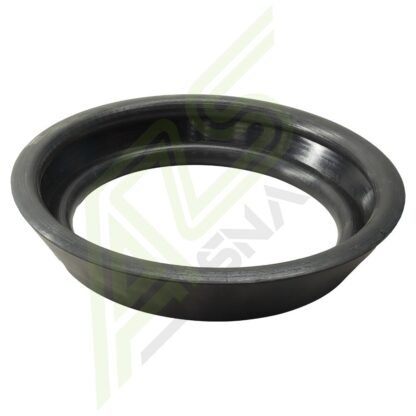

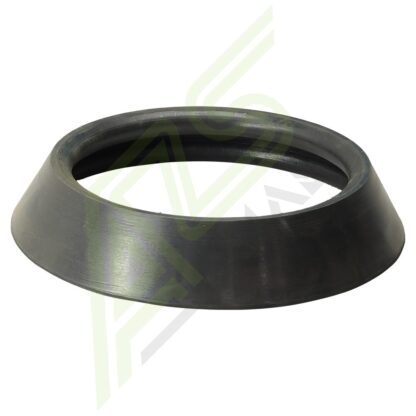

Уплотнитель среды для УСН-150-4 предназначен для герметизации присоединительной головки с ответной частью железнодорожной цистерны.

Устройства УСН-150 с условным диаметром прохода 150 мм предназначены для работы с железнодорожными цистернами. Они используется на нефтебазах для выгрузки горюче-смазочных материалов (ГСМ) и других нефтепродуктов. С помощью этой установки можно эффективно сливать авиационное топливо, бензин, дизельное топливо, мазут и другие углеводородные вещества. Оборудование отличается удобством эксплуатации, обеспечивает герметичность процесса и высокую производительность.

Назначение

Устройства УСН разработаны для обеспечения герметичного слива нефтепродуктов из вагонов подвижного состава. Они гарантируют прочное и надёжное соединение с сливным прибором цистерны (СПВЦ), что исключает утечки. Установки рассчитаны на многократное циклическое применение, а их конструкция позволяет проводить техническое обслуживание, ремонт и восстановление при необходимости.

Таблица 1. Условные обозначения установок УСН при заказе

№	Элемент маркировки	Описание
1	УСН	Устройство для нижнего слива из железнодорожных цистерн
2	Диаметр прохода	100, 150, 175, 200 мм
3	Радиус действия	4 или 6 м
4	Гидромонитор (опция)	Г – наличие гидромонитора
5	Обогрев (опция)	ЭО – электрический, П – паровой
6	Материал	Без обозначения – алюминиевые сплавы и конструкционная сталь, НЖ – нержавеющая сталь
7	Климатическое исполнение (ГОСТ 15150-69)	У – умеренный климат (категория размещения 1, 2), УХЛ – умеренно-холодный (категория размещения 1, 2), ХЛ – холодный (категория размещения 1, 2), М – морской умеренно-холодный (категория размещения 1, 2)

Пример маркировки: УСН-150-4 У1

• УСН – устройство нижнего слива;
• 150 – диаметр прохода 150 мм;
• 4 – зона действия 4 м;
• У1 – умеренный климат, категория размещения 1.
  Отсутствие дополнительных опций (гидромонитор, обогрев, материал) в маркировке не указывается.

Конструкция и основные элементы УСН

Составные части устройства УСН-150-4 представлены на схеме ниже:

Схема 1. Узлы устройства УСН

1. Патрубок опорный;
2. Опорный шарнир;
3. Шарнирное соединение;
4. Вертлюг;
5. Консольная труба;
6. Колено поворотное;
7. Пружинный компенсатор;
8. Головка присоединительная;
9. Механизм захвата;
10. Уплотнитель рабочей среды;
11. Защитная крышка;
12. Ответный фланец;
13. Болт фундаментный.

Технические параметры уплотнителя среды для установок УСН-150

• Материал: МБС резина;
• Диаметр прохода: 150 мм;
• Наружный диаметр:
• Посадочный диаметр (внутренний диаметр посадочного бурта):
• Высота изделия (от основания посадочной плоскости):
