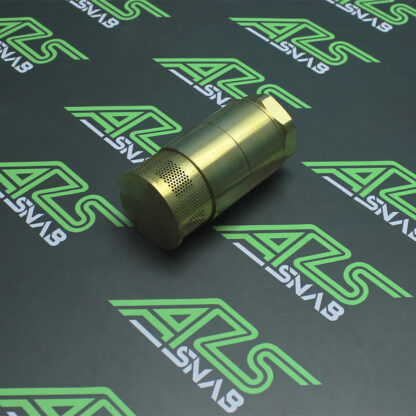

Клапан обратный с двойным затвором DN50

Обратный клапан – вид защитной трубопроводной арматуры. Предотвращает изменение направления потока на обратное при остановке насоса или компрессора, резком падении давления на определенном участке, нарушении герметичности трубопровода. На АЗС и нефтебазах оконечные клапаны не допускают опорожнения трубопровода при смене направления тока нефтепродуктов. Основная задача обратного клапана прежде всего снижение пусковых нагрузок на насос.

Клапан обратный DN50 с двойным затвором, устройство и принцип работы

Основная задача запорного органа обратного клапана обеспечить ток жидкости только в одном направлении. Например при развороте направления движения среды на 180° происходит автоматическое срабатывание запорного элемента. Кроме того установка обратных клапанов на АЗС обеспечивает постоянное присутствие нефтепродуктов в трубопроводной системе.

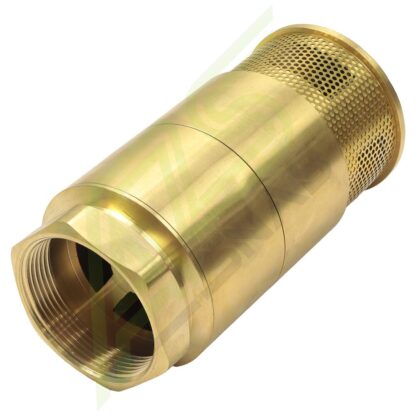

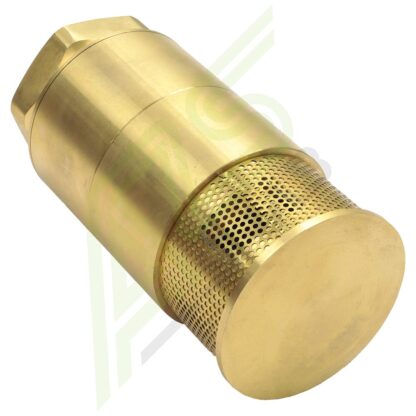

Материал корпуса выполнен из латуни, что прежде всего обеспечивает длительный срок службы. Другими словами наши клапаны имеют высокую коррозионную устойчивость. Так как бензин является агрессивной средой в клапане не используются резиновые уплотнения. Кроме того для обеспечения высокого уровня герметизации применяется система двойного запирания. В средней части клапана установлены две затворные тарелки, плотно притёртые к корпусу, благодаря чему достигается высокая герметичность устройства. Тарелки клапана установлены на продольном штоке. Нажимные пружины обеспечивают быстрое срабатывание клапана. В нижней части клапана установлен фильтр грубой очистки. Фильтр имеет отверстия диаметром около 1мм. и предотвращает попадание крупного мусора в клапан и всасывающую линию насоса. Тем не менее фильтр клапана не может обеспечить высокий уровень фильтрации. В верхней части клапана нарезана резьба для присоединения на всасывающую линию насоса.

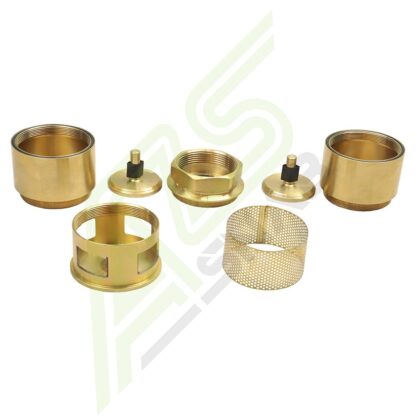

Разборная конструкция клапана позволяет производить периодическое обслуживание и чистку, например в случае загрязнения.

Клапан устанавливают на высоте не менее 5 см. от дна резервуара, тем самым снижая вероятность всасывания мусора и воды со дна резервуара.

Эксплуатационные условия:

• рабочий интервал температур – от минус 50°C до плюс 50°C.
• максимальное рабочее давление – 0,6 МПа.
• диаметр – 50мм.
• противодавление закрытия клапана – 0,02 МПа.
• материал корпуса – латунь
• количество затворов – 2
• материал грязевого фильтра – латунь
• тип грязевого фильтра – сетчатый

Кроме того для организации трубопровода применяются огнепреградители.

С другими типами клапанов можно ознакомится перейдя по ссылке.
