Клапан дыхательный СМДК-50А с разнесёнными клапанами

Клапан дыхательный СМДК-50А с разнесёнными клапанами

Арт.: 10233-1 В наличии

28.000

Совмещённый механический дыхательный клапан СМДК-50А предназначен для обеспечения малых дыханий резервуара при выполнении технологических операций слива-налива и при изменениях в окружающей среде.

СМДК-50А — совмещённый механический дыхательный клапан предназначен для регулирования давления в газовом пространстве резервуара хранения нефтепродуктов, а также для защиты от попадания искр внутрь резервуара.

СМДК-50А Технические характеристики

Обозначение клапана

Диаметр условного прохода, мм Давление срабатывания, кПа Вакуум срабатывания, кПа Габаритные размеры, мм, не более Масса, кг, не более Присоединительные размеры по центрам, мм

СМДК-50МА муфтовый

50 2,0 0,25 Н=190

D=140

1.8 Резьба трубная, 2 дюйма (50мм)

СМДК-50А фланцевый

50 2,0 0,25 H=180

D=140

L=255

4.0

110

СМДК-100А фланцевый

100

2,0 0,25 H=220

D=180

L=400

6.0

150

СМДК-150А фланцевый 150 2,0 0,25 H=350

D=280

L=320

8.0

240



Конструктивные особенности

СМДК-50А, производства ООО «ВТК», имеет разнесённую конструкцию с раздельными клапанами давления и вакуума. Клапан давления имеет большую массу, по сравнению с клапаном вакуума. Избыточное давление попадает в камеру клапанов через огнепреградитель. Конструкция клапанов не позволяет паровоздушной смеси выйти через клапан вакуума, так как избыточное давление прижимает его тарелку к корпусу. Тарелка давления оснащена дополнительным грузом. Сброс избыточного давления происходит при достижении давления 2 кПа. Срабатывание клапана вакуума происходит при давлении 0,25 кПа. При падении давления внутри резервуара до заданного значения атмосферный воздух проходит через клапан во внутреннею камеру. Далее через огнепреградитель в резервуар. Огнепреградитель предотвращает возможное попадание искр или открытого пламени в газо-воздушное пространство резервуара.

СМДК-50А; СМДК-100А - схема устройства
СМДК-50А, СМДК-100А — схема устройства
  1. Корпус
  2. Кассета огнепреградителя
  3. Винт стопорной кассеты
  4. Предохранительная сетка
  5. Винт крепления сетки
  6. Тарелки клапанов
  7. Грузик
  8. Направляющий стержень
  9. Крышки
  10. Прокладки
  11. Прижимное устройство (винт, планка)
Диаметр

Страна производитель

Завод изготовитель

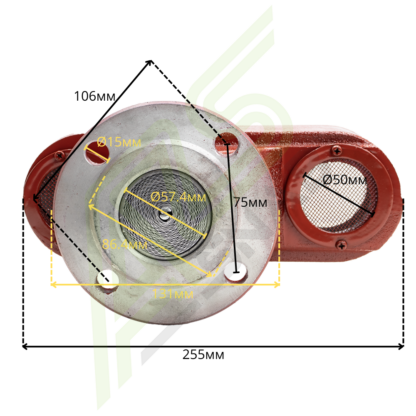

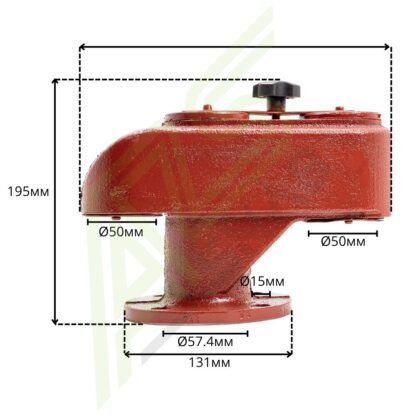

Габариты 25.5 × 14.5 × 19 см (ДхШхВ) 0.00702525 м³
Вес 3.2 кг
