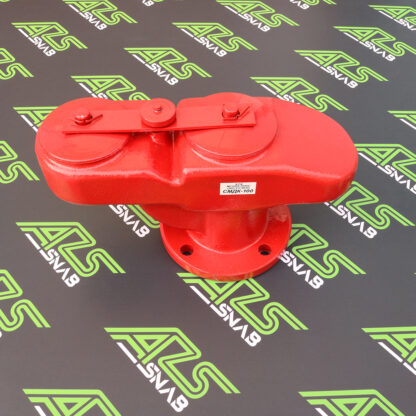

СМДК-100А — совмещённый механический дыхательный клапан предназначен для регулирования давления в газовом пространстве резервуара хранения нефтепродуктов, а также для защиты от попадания искр внутрь резервуара.
СМДК-100А Технические характеристики
|
Обозначение клапана |

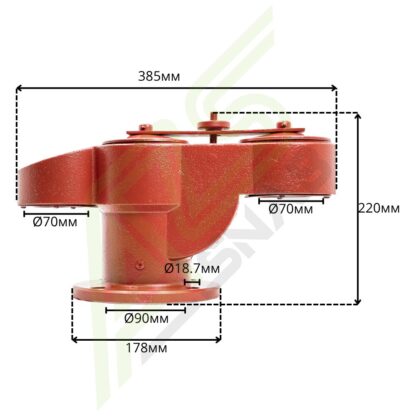

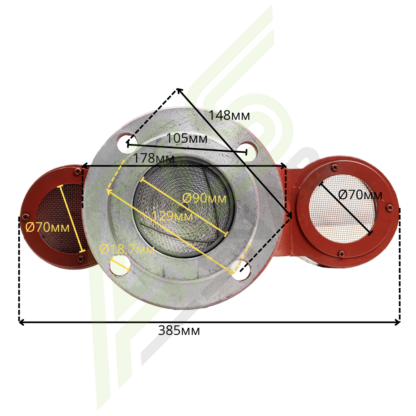

Диаметр условного прохода, мм | Давление срабатывания, кПа | Вакуум срабатывания, кПа | Габаритные размеры, мм, не более | Масса, кг, не более | Присоединительные размеры по центрам, мм |
|
СМДК-50МА муфтовый |
50 | 2,0 | 0,25 | Н=190
D=140 |
1.8 | Резьба трубная, 2 дюйма (50мм) |
|
СМДК-50А фланцевый |
50 | 2,0 | 0,25 | H=180
D=140 L=255 |
4.0 |
110 |
| СМДК-100А фланцевый |
100 |
2,0 | 0,25 | H=220
D=180 L=400 |
6.0 |
150 |
| СМДК-150А фланцевый | 150 | 2,0 | 0,25 | H=350
D=280 L=320 |
8.0 |
240 |
Конструктивные особенности
СМДК-100А, производства ООО «ВТК», имеет разнесённую конструкцию с раздельными клапанами давления и вакуума. Клапан давления имеет большую массу, по сравнению с клапаном вакуума. Избыточное давление попадает в камеру клапанов через огнепреградитель. Конструкция клапанов не позволяет паровоздушной смеси выйти через клапан вакуума, так как избыточное давление прижимает его тарелку к корпусу. Тарелка давления оснащена дополнительным грузом. Сброс избыточного давления происходит при достижении давления 2 кПа. Срабатывание клапана вакуума происходит при давлении 0,25 кПа. При падении давления внутри резервуара до заданного значения атмосферный воздух проходит через клапан во внутреннею камеру. Далее через огнепреградитель в резервуар. Огнепреградитель предотвращает возможное попадание искр или открытого пламени в газо-воздушное пространство резервуара.
- Корпус
- Кассета огнепреградителя
- Винт стопорной кассеты
- Предохранительная сетка
- Винт крепления сетки
- Тарелки клапанов
- Грузик
- Направляющий стержень
- Крышки
- Прокладки
- Прижимное устройство (винт, планка)
| Диаметр | |
|---|---|
| Страна производитель | |
| Завод изготовитель | |
| Габариты | 37 × 19 × 25 см (ДхШхВ) 0.017575 м³ |
| Вес | 7.300 кг |
