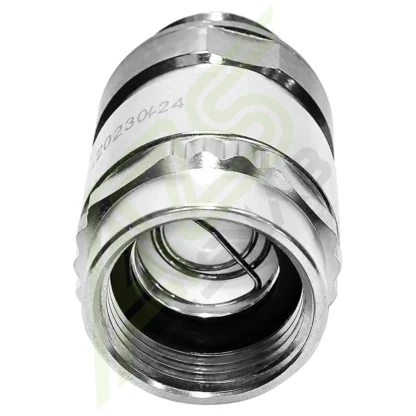

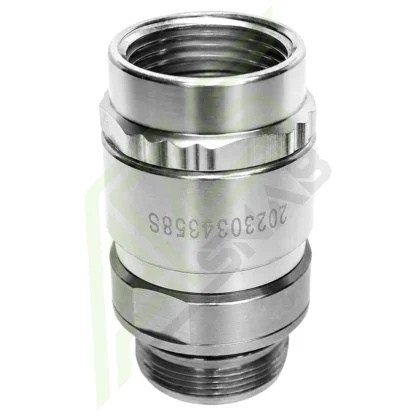

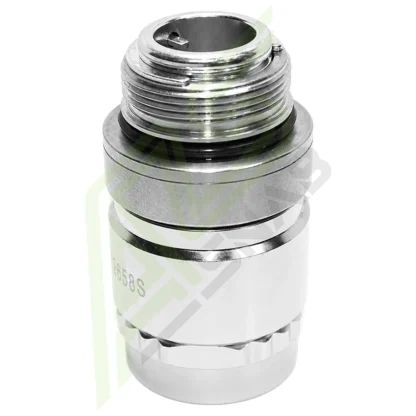

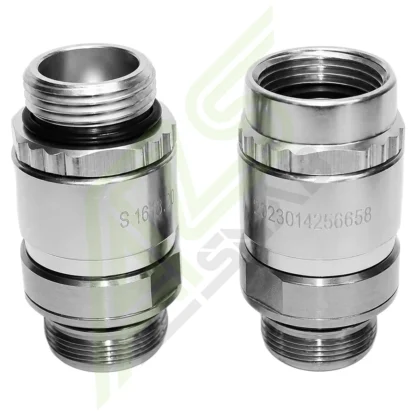

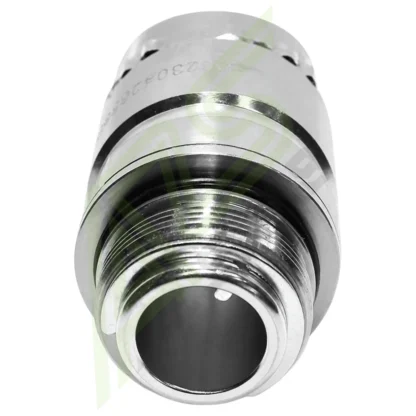

Разрывная муфта SSB 16.1 — поворотно разрывная муфта. Применяется для предотвращения серьёзных повреждений топливораздаточных колонок в случаях, когда автомобиль отъезжает от колонки забыв извлечь топливораздаточный пистолет. Муфта имеет возможность поворота, тем самым предотвращая запутывание рукава, и обеспечивает удобство эксплуатации. Данная муфта, после срыва, если нет повреждений, может быть повторно собрана.
Данные муфты очень надёжное и долговечное решение. Она изготовлена из нержавеющей стали и алюминия. Герметизация поворотного соединения достигается благодаря сальнику. резьбовые соединения уплотняются резиновыми кольцами. Муфта имеет наружную резьбу с обеих сторон (папа — папа).
Разрывная муфта SSB 16.1 установка
- Для присоединения к рукаву необходимо использовать фитинг.
- Удерживая фитинг от проворота накрутить на резьбу. Усилие прикладывать к ребристой части в нижней части муфты.
- Вкрутить муфту в раздаточный кран. Для удобства работы, в верхней части муфты имеется две параллельные проточки.
Технические характеристики
- Присоединяемый диаметр: 25мм (1″) (внутренняя резьба)
- Условный проход: 19мм (3/4″)
- Материал: нержавеющая сталь, алюминиевый сплав.
- Фактический диаметр резьбы (ввод): 33мм, по гребню резьбы
- Фактический диаметр резьбы (вывод): 34мм, по гребню резьбы
Данные муфты используются для присоединения раздаточных пистолетов ZVA. Помимо обеспечения возможности проворота крана относительно рукава, для удобства использования, данная муфта обеспечивает безопасность колонки. В случае срыва муфты, если её внутренние детали не повреждены, её можно собрать повторно. Для присоединения к рукаву необходимо использовать переходные фитинги. С другими муфтами и фитингами с условным диаметром 19мм (3/4″) можно ознакомится перейдя по ссылке.
Диаметр | |
---|---|
Страна производитель | |
Завод изготовитель | |
Габариты (ДхШхВ) |
4.5 × 4.5 × 8 см 0.001 м³ |
Вес | 0.250 кг |
