Флексибильное соединение для ТРК DN50*610мм
Флексибильные соединения для ТРК

Флексибильное соединение для ТРК DN50*610мм

Арт.: 10214-1-1 В наличии

32.000

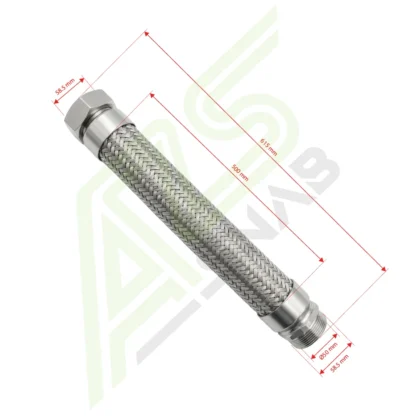

Флекс для ТРК DN50*610мм предназначен для соединения аварийного клапана с топливораздаточной колонкой. Материал нержавеющая сталь, резьба наружная 50мм (2″) + американка 50мм (2″)

Флексибельное соединение для ТРК Ду 50 предназначено для установки под ТРК между аварийным отсечным клапаном и непосредственно топливораздаточной колонкой. Основное назначение этой металлической гофры компенсация термического расширения материалов ТРК, гашение рывков гидравлической системы при включении и выключении насоса внутри резервуара, а также гашение вибраций при работе топливораздаточной колонки.

Флексибельное соединение для ТРК Технические характеристики

  • Материал – нержавеющая сталь
  • Общая длинна – 61.5 см
  • Длинна подвижной части – 28.5см
  • Диаметр прохода Ду – 50мм (2″)
  • Резьбовое соединение – «американка» Ду 50 1шт, наружная резьба 2″ 1 шт.

Описание и принцип работы:

Для изготовления подвижной части компенсатора применяют нержавеющую сталь с ярко выраженными пружинными свойствами. Это позволяет добиться достаточно высокой подвижности и износостойкости изделия. Средний ресурс службы такого соединения, при нормальных условиях, составляет не менее 10 лет. Флекс с одной стороны оборудован наружной резьбой 2”. Эта резьба позволяет соединить его с аварийным клапаном. Вторая часть оборудована американкой того же диаметра для соединения с гидравлической системой топливораздаточной колонки. Данные флексибельные соединения помимо того, что позволяют практически исключить негативное воздействие вибраций и термических изменений в течении суток, так же они позволяют компенсировать незначительные отклонения, возникающие при монтаже подводящего трубопровода.

Так же в составе трубопровода на АЗС применяются Г-образные флексибеля диаметром 50мм (2”), позволяющие соединить погружные насосы с напорной магистралью топливозаправочной станции



Диаметр

Страна производитель

Тип топлива

, , , ,

Габариты 41.5 × 6 × 6 см (ДхШхВ) 0.001494 м³
Вес 0.850 кг
