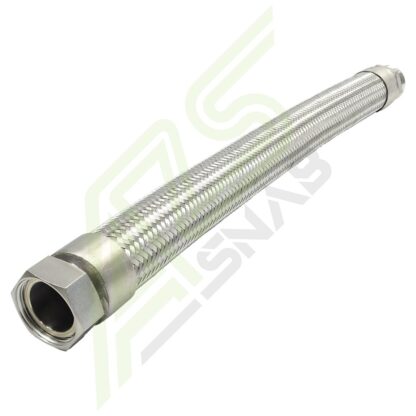

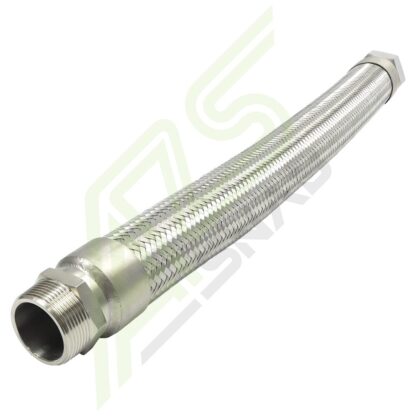

Флексибельное соединение для ТРК DN40*610мм (Ду 40мм) предназначено для установки под ТРК между аварийным отсечным клапаном и непосредственно топливораздаточной колонкой. Основное назначение этой металлической гофры компенсация термического расширения материалов ТРК, гашение рывков гидравлической системы при включении и выключении насоса внутри резервуара, а также гашение вибраций при работе топливораздаточной колонки.

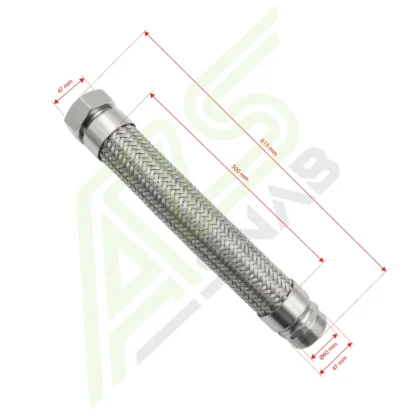

Флексибельное соединение для ТРК DN40*610мм технические характеристики

• Материал – нержавеющая сталь
• Общая длинна – 61.5 см
• Длинна подвижной части – 28.5см
• Диаметр прохода Ду – 40мм (1 1/2″)
• Резьбовое соединение – «американка» Ду 40 1шт, наружная резьба 2″ 1 шт.

Описание и принцип работы:

Для изготовления подвижной части компенсатора применяют нержавеющую сталь с ярко выраженными пружинными свойствами. Это позволяет добиться достаточно высокой подвижности и износостойкости изделия. Средний ресурс службы такого соединения, при нормальных условиях, составляет не менее 10 лет. Флекс с одной стороны оборудован наружной резьбой 2”. Эта резьба позволяет соединить его с аварийным клапаном. Вторая часть оборудована американкой того же диаметра для соединения с гидравлической системой топливораздаточной колонки. Данные флексибельные соединения помимо того, что позволяют практически исключить негативное воздействие вибраций и термических изменений в течении суток, так же они позволяют компенсировать незначительные отклонения, возникающие при монтаже подводящего трубопровода.

Так же в составе трубопровода на АЗС применяются Г-образные флексибеля диаметром 50мм (2”), позволяющие соединить погружные насосы с напорной магистралью топливозаправочной станции
