Флексибельное соединение для ТРК Ду 40 предназначено для установки под ТРК между аварийным отсечным клапаном и непосредственно топливораздаточной колонкой. Основное назначение этой металлической гофры компенсация термического расширения материалов ТРК, гашение рывков гидравлической системы при включении и выключении насоса внутри резервуара, а также гашение вибраций при работе топливораздаточной колонки.

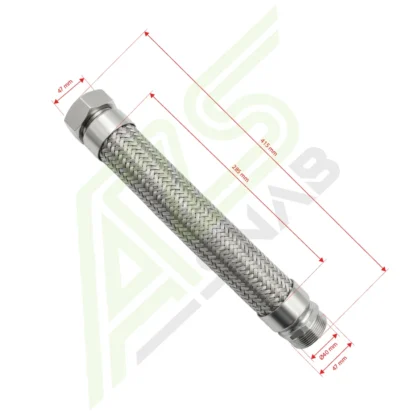

Флексибельное соединение для ТРК Технические характеристики
- Материал – нержавеющая сталь
- Общая длинна – 41.5 см
- Длинна подвижной части – 28.5см
- Диаметр прохода Ду – 40мм (1 ½»)
- Резьбовое соединение – «американка» Ду 40 1шт, наружная резьба 1 ½» 1 шт.
Описание и принцип работы:
Для изготовления подвижной части компенсатора применяют нержавеющую сталь с ярко выраженными пружинными свойствами. Это позволяет добиться достаточно высокой подвижности и износостойкости изделия. Средний ресурс службы такого соединения, при нормальных условиях, составляет не менее 10 лет. Флекс с одной стороны оборудован наружной резьбой 1 ½”. Эта резьба позволяет соединить его с аварийным клапаном. Вторая часть оборудована американкой того же диаметра для соединения с гидравлической системой топливораздаточной колонки. Данные флексибельные соединения помимо того, что позволяют практически исключить негативное воздействие вибраций и термических изменений в течении суток, так же они позволяют компенсировать незначительные отклонения, возникающие при монтаже подводящего трубопровода.
Так же в составе трубопровода на АЗС применяются Г-образные флексибеля диаметром 50мм (2”), позволяющие соединить погружные насосы с напорной магистралью топливозаправочной станции
| Диаметр | |
|---|---|
| Страна производитель | |
| Тип топлива | |
| Габариты | 41.5 × 6 × 6 см (ДхШхВ) 0.001494 м³ |
| Вес | 0.850 кг |
