R18189 — обслуживаемый фильтр-картридж для ТРК. Данный фильтр так-же может быть использован в качестве дополнительного фильтрующего элемента на спецтехнике. Для установки фильтра на спецтехнику или на мини АЗС потребуется адаптер. Данный фильтр обеспечивает фильтрацию подаваемого топлива, задерживая частицы размером более 144 микрон. Является обслуживаемым элементом, при загрязнении можно произвести очистку фильтрующего элемента.

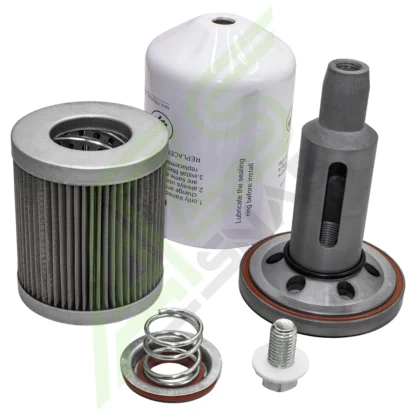

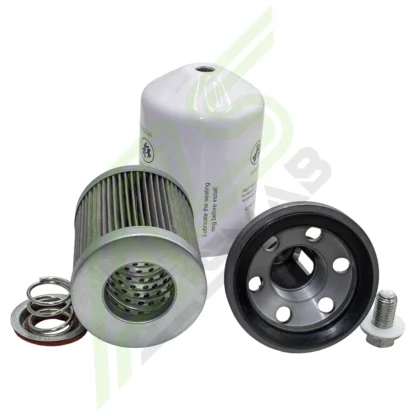

Устройство разборного фильтра R18189

Корпус фильтра имеет разборную конструкцию и состоит из двух основных частей. Нижняя часть корпуса ( корпус изготовлен из стали и имеет толщину 3мм. Верхняя часть корпуса имеет стыковочную плоскость с резьбой для установки на адаптер а так же прокладку. Диаметр резьбы 40мм. Данный фильтр взаимозаменяем с фильтрами R18189. Соединение двух частей корпуса осуществляется с помощью болта в нижней части корпуса. Картридж фильтра изготовлен из стальной сетки с диаметром ячейки 144 мкм. Пропускная способность фильтра от 3 до 70 литров в минуту. Фильтр не оснащён сбросным клапаном. При полном засорении фильтрующего элемента подача топлива прекратится.

Очистка фильтрующего элемента

Для очистки картриджа фильтра необходимо разделить детали корпуса. Фиксация корпуса осуществляется при помощи болта в нижней части. При откручивании болта соблюдайте осторожность так как произойдёт розлив остатков топлива. Соблюдайте требования пожарной и личной безопасности. Фиксацию картриджа на втулке обеспечивает пружина. Пружина упирается в картридж через металлическую центровочную шайбу. Шайба оснащена двумя герметизирующими прокладками. При загрязнении картриджа допускается его очистка при помощи растворителя или бензина. Так же допускается чистка механическим способом, при помощи нейлоновой щётки устойчивой к действию растворителей или бензина. При явном повреждении фильтрующей сетки необходимо произвести замену картриджа.

R18189 технические характеристики:

• Тип фильтра: разборный, обслуживаемый
• Тип топлива: дизельное топливо, керосин
• Материал корпуса: сталь
• Фильтрующий элемент: стальная сетка
• Отделение воды: нет

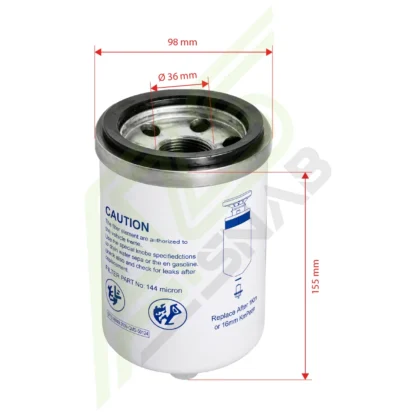

• Посадочный диаметр : 1½» (40мм)
• Диаметр элемента (по манжете): 80мм
• Фильтрующая способность: 144 микрон
• Производительность: 0,1-70 л/мин
• Рабочее давление: не более 3.4 бар (50 PSI)
