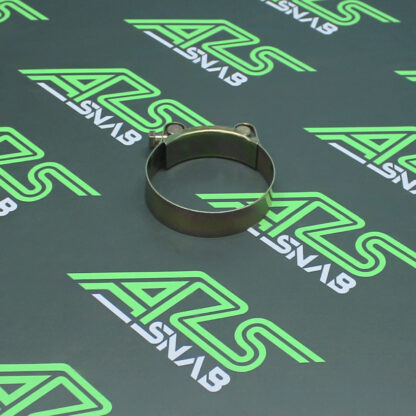

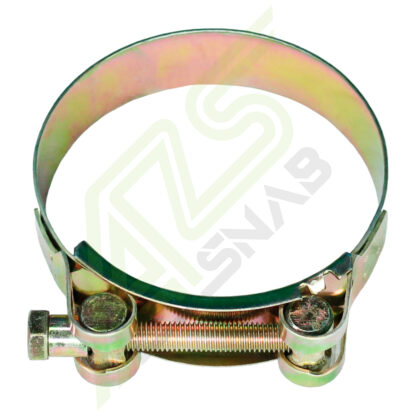

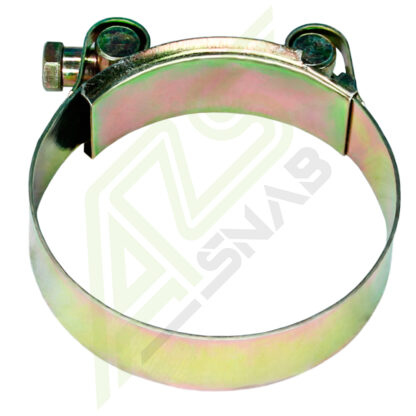

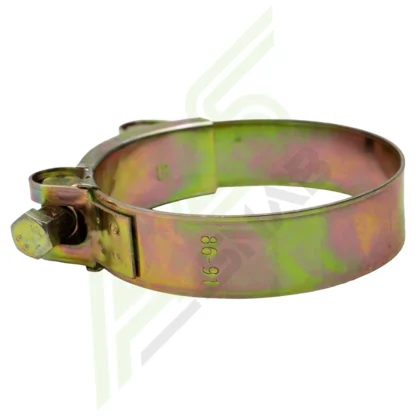

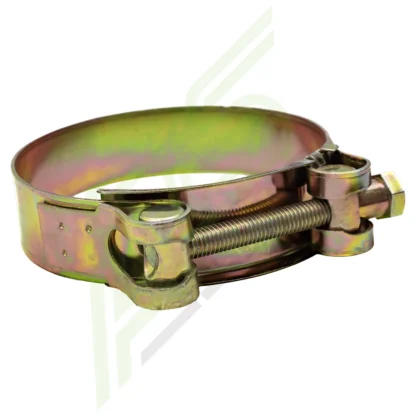

Хомут силовой 86-91мм предназначен для обжима шлангов и рукавов с диаметром прохода 75 мм. Хомут изготовлен из листовой стали, методом холодного штампования. В зажимной части хомута имеется дополнительная накладка. Наличие накладки предотвращает повреждение рукава при установке хомута. Зажим хомута происходит за счёт двух бобышек и болта диаметром 6мм. Бобышки установлены в специально подготовленных проушинах. Проушины являются силовой частью хомута. Для удобства работы с хомутом, на стяжной болт установлена дистанционная втулка.
Толщина стенки хомута составляет 1мм. Проушины для установки бобышек отформованы на станке и зафиксированы на стяжной ленте с помощью точечной сварки. Бобышки отличаются друг от друга по назначению. Одна бобышка имеет сквозное отверстие без резьбы и паз для упора дистанционной втулки. Во второй оборудована резьба М8. Конструкция хомута обладает хорошим запасом прочности. Данные хомуты можно затягивать с усилием до 50 ньютон на метр.
Хомут силовой 86-91мм технические характеристики
- Материал: углеродистая сталь
- Тип: ленточный, силовой
- Рабочий диаметр: 86-91мм
- Ширина прижимной плоскости: 24мм
Основным назначением данного типа хомутов является надежная фиксация рукава при малом давлении на его поверхность. Малое давление на поверхность шланга достигается благодаря большой плоскости прижимной части хомута. Данные хомуты способны надёжно удерживать заданную затяжку в широком диапазоне перепадов температур, как окружающей так и перекачиваемой среды. Данный тип ленточного хомута несомненно имеет более высокую надёжность по сравнению с хомутами червячного типа при сильной затяжке. Так же конструкция хомута позволяет осуществить более бережную фиксацию рукава по сравнению с хомутами проволочного типа.
| Код ТН ВЭД | 7326909409 |
|---|
