Клапан дыхательный СМДК-40 (резьбовой) предназначен для обеспечения выхода воздуха с парами нефтепродуктов при их закачке в резервуар, и ввода воздуха внутрь резервуара в момент откачки из него нефтепродуктов . Клапан дыхательный совмещенный механический обеспечивает и малые дыхания резервуара, вызываемые изменением температуры окружающего воздуха или барометрического давления.

Устройство СМДК-40

Совмещенный механический дыхательный клапан СМДК 40 состоит из корпуса, в котором заключены тарелка давления и тарелка вакуума.  Корпус, в нижней части, имеет соединительную резьбу для присоединения его к дыхательному патрубку резервуара. Верхняя часть, для предотвращения попадания атмосферных осадков, оборудована крышкой. К недостаткам данного дыхательного клапана можно отнести отсутствие огнепреграждающего элемента. При необходимости его наличия нормативным документом его можно приобрести отдельно. Данные дыхательные клапана устанавливаются на резервуары объёмом до 10 кубических метров.

Принцип работы СМДК-50 АА

Корпус клапана изготовлен из алюминия. Внутри корпуса размещены тарелки давления и вакуума. Расположены они в верхней части изделия и плотно установлены на направляющем стержне. Тарелки клапанов герметично притёрты к корпусу, что существенно снижает испарения из резервуара. Прижим тарелок к корпусу осуществляется пружинами. Клапанный узел, сверху, накрыт крышкой, которая предотвращает попадание атмосферных осадков на направляющий стержень, что существенно увеличивает срок службы СМДК-40.

Пример записи дыхательного клапана при заказе в другой документации

Совмещенный механический дыхательный клапан СМДК-40, где:

• С – совмещённый;
• М – механический;
• Д – дыхательный;
• К – клапан;
• 40 – диаметр условного прохода ДУ 40мм;

Технические характеристики :

• Пропускная способность – 15 м³/ч
• Давление срабатывания – 1.0 кПа
• Вакуум срабатывания – 0,20 кПа

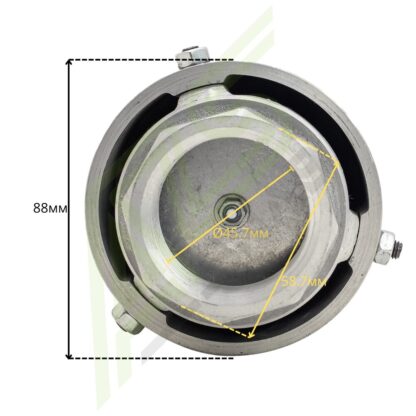

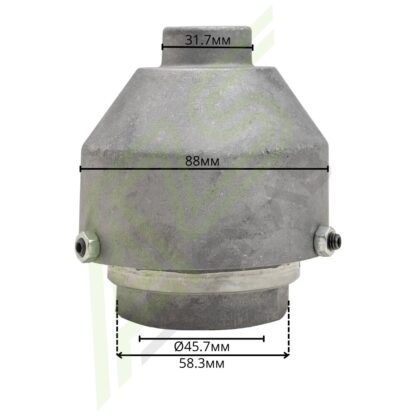

• длина – 7 см
• ширина – 4 см
• высота – 15 см
• Диаметр прохода – 40мм
• Соединение – резьбовое Д45мм
• Масса – 1 кг
