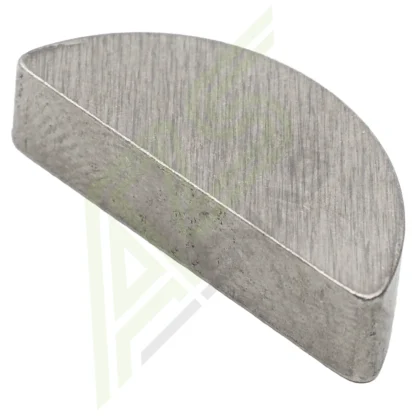

Шпонка рабочего колеса СВН-80

Шпонка рабочего колеса СВН-80 - деталь шпоночного соединения для фиксации вихревого рабочего колеса на валу самовсасывающего насоса СВН-80 и передачи крутящего момента. Применяется при ремонте и обслуживании насосных агрегатов автоцистерн, бензовозов и нефтебаз.

1.000 ₸ НДС 16% включен в стоимость

Шпонка рабочего колеса СВН-80 — деталь шпоночного соединения для фиксации вихревого рабочего колеса на валу самовсасывающего насоса СВН-80 и передачи крутящего момента. Применяется при ремонте и обслуживании насосных агрегатов автоцистерн, бензовозов и нефтебаз.

Описание товара

Шпонка рабочего колеса СВН-80 предназначена для ремонта и технического обслуживания самовсасывающих вихревых насосов серии СВН-80, эксплуатируемых на бензовозах, автоцистернах, топливозаправщиках и складах ГСМ при перекачивании светлых нефтепродуктов (бензина, дизельного топлива, керосина), спирта и воды. Деталь устанавливается в узел ротора для угловой фиксации рабочего колеса на приводном валу.

Назначение и работа в узле ротора

Шпонка размещается в согласованных шпоночных пазах вала и ступицы вихревого колеса, предотвращая проворачивание крыльчатки относительно вала и передавая крутящий момент от привода при пусковых и рабочих нагрузках. В конструкции насосов СВН-80 шпоночное соединение обеспечивает сохранение штатной условно-подвижной посадки рабочего колеса на валу, необходимой для его динамического самоцентрирования внутри секций насоса. При заклинивании крыльчатки или попадании посторонних включений в проточную часть шпонка воспринимает пиковую нагрузку на срез, снижая риск повреждения вала и рабочих секций.

Технические характеристики

  • Тип изделия: шпонка рабочего колеса (деталь шпоночного соединения)
  • Совместимость: самовсасывающие вихревые насосы серии СВН-80 (и модификации)
  • Узел установки: соединение вала и рабочего (вихревого) колеса
  • Рабочие среды насосного агрегата: бензин, дизельное топливо, керосин, спирт, вода

Требования к монтажу и эксплуатации

Перед установкой необходимо проверить состояние шпоночных пазов на валу и в ступице рабочего колеса: выработка, смятие кромок или увеличенный люфт вызывают биение ротора, падение напора и преждевременный износ торцевого уплотнения. В зависимости от модификации насоса СВН-80 профиль и геометрические размеры шпонки должны строго соответствовать пазу вала и ступицы. Сборку узла следует выполнять без ударных нагрузок на вал и рабочее колесо во избежание повреждения колец торцевого уплотнения; после сборки необходимо вручную проверить легкость вращения вала.

ВНИМАНИЕ ! Технические характеристики, внешний вид и комплектация может отличаться на усмотрение завода изготовителя.
