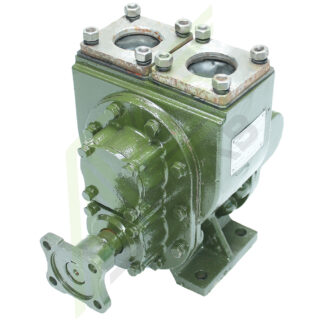

Шестеренчатый насос 80YHCB-60

Шестеренчатый насос 80YHCB-60

80YHCB-60 – дуговой шестеренчатый масляный насос, предназначенный для перекачивания светлых и тёмных нефтепродуктов, не агрессивных жидких химикатов, а также смол. Перекачиваемые жидкости должны быть отчищены от твёрдых включений (загрязнений). К достоинствам данного насоса относится то что он способен перекачивать жидкости с кинематической вязкостью от 5 до 1500 сСт.

80YHCB-60 устройство и принцип работы

Насосы YHCB представляют собой шестерёнчатые насосы с дугообразными шестернями. Привод осуществляется только на одну из шестерен, вторая ведомая. Шестерни установлены внутри чугунного корпуса. Перекачивание происходит за счёт динамического изменения рабочего объёма камер. При вращении шестерен, камера на стороне всасывания меняет объём от меньшего к большему, образуя разряжение в трубопроводе. В это же время в нагнетательной камере происходит изменение объёма от большего к меньшему и жидкость выталкивается в напорный трубопровод. Шестерни могут быть изготовлены из различных материалов: сталь, медь, нейлон. Насосы с медными и нейлоновыми шестернями можно использовать для перекачки легковоспламеняющихся жидкостей.

Область применения

Насосы YHCB применяются для перекачивания жидких сред с вязкостью от 5 до 150 сСт, не содержащих в себе механических примесей, и температурой не выше 80°С. Подходит для перекачивания таких сред как вода, бензин, дизельное топливо, керосин, масло в том числе трансмиссионное и гидравлическое, текучие смолы. Данные насосы часто применяются на автоцистернах, а также их применяют на производствах в составе агрегатной установки. Агрегатные установки комплектуются электродвигателем мощностью 11 КВт и каркасом. При использовании на транспорте привод насоса осуществляется за счёт вала отбора мощности.

Технические характеристики 80YHCB-60

  • Тип насоса: шестерёнчатый
  • Материал корпуса: чугун
  • Материал шестерен: нейлон
  • Поток: до 60 м3
  • Рабочее давление: 0,6МПа
  • Скорость вращения: 960 об/мин
  • Высота самовсасывания: 5 м
  • Температура перекачиваемой среды: не более 80 °С
Страна производитель

Тип топлива

, , ,

Габариты
(ДхШхВ)
47 × 33.5 × 41 см
0.065 м³
Вес 41 кг
, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
