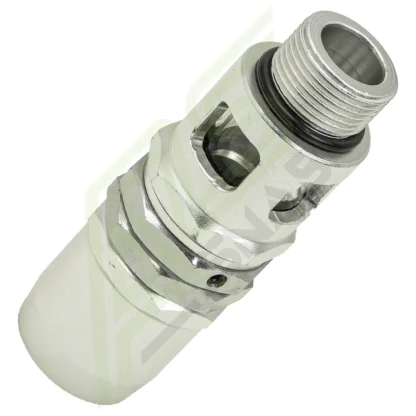

Муфта поворотная смотровая 19 применяется для соединения раздаточного крана с напорным рукавом. Данная муфта имеет поворотную конструкцию призванную не допустить запутывания напорного рукава. Наличие смотрового окна позволяет проводить визуальный контроль потока топлива. Применяется для присоединения раздаточных кранов с диаметром условного прохода 19мм (3/4″)

Муфта изготовлена из высокопрочной стали. Для обеспечения должной защиты от коррозии покрыта хромом. Колба смотровой части изготавливается из стекла и устойчива к агрессивным жидкостям.

Фиксация рукава происходит за счет распора стенок между направляющей гильзой муфты и её основным телом. При использовании рукавов низкого качества, с недостаточной толщеной стенок, возможно их выскальзывание.

Герметизация соединения муфты с раздаточным краном достигается за счёт использования уплотнительного кольца.

Муфта поворотная смотровая 19 (DN3/4″) порядок установки

• Присоединяемый торец рукава необходимо ровно отрезать. Кривой срез не обеспечит должной герметизации соединения.
• Вкрутить муфту в гильзу до выхода её со внутренней стороны примерно на 5-7мм.
• Вставить рукав в гильзу до упора.
• Удерживая рукав от выдавливания и гильзу от проворота, затянуть муфту до контакта гильзы с телом муфты.

Технические характеристики

• Присоединяемый диаметр: 19мм ( 3/4″ )
• Условный проход: 19мм (3/4″)
• Тип резьбы: NPT, 25мм (1″)
• Материал: хромированная сталь, алюминий
• Материал смотрового окна: стекло

Данные муфты зарекомендовали себя как простое и надёжное решение для установки раздаточных кранов. Они часто применяются совместно с рукавами OPW11a. возможность поворота рукава и раздаточного крана увеличивает срок службы обоих компонентов и увеличивает интервал обслуживания. Визуальный осмотр муфты необходимо проводить не реже одного раза в 6 месяцев. В случае повреждения муфты, или её разгерметизации необходимо произвести её замену.
