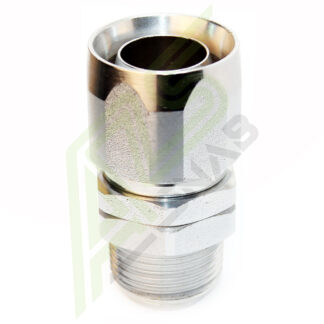

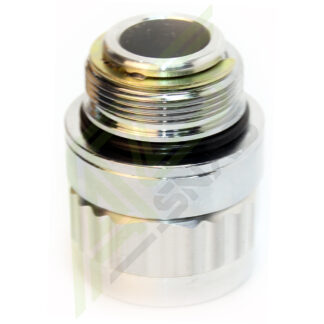

Муфта поворотная EA 075.1

Муфта поворотная EA075
Муфта поворотные EA075
Муфта поворотная EA075
Муфта поворотные EA075

Муфта поворотная EA 075.1

Арт.: 1065 В наличии

6.200

Муфта поворотная осевая ЕA 075.1 предназначена для установки раздаточных кранов ZVA и предотвращения скручивания топливного рукава.

Муфта поворотная осевая EA 075.1 — предназначена для присоединения раздаточных кранов ZVA Slim Line 2  и аналогичных к напорному рукаву, оснащённому соединительным фитингом. Данная муфта поворотная осевая. Основное её назначение — обеспечить удобство работы и предотвратить запутывание шланга.

EA 075.1 конструкция

Муфта представляет собой обслуживаемый узел. Рассмотрим её строение со стороны напорного рукава. Нижняя часть муфты представляет собой соединительную часть с внутренней резьбой диаметром 25мм (1″). В верхней её части оборудована направляющая задающая ось вращения муфты. Следом за ней устанавливается уплотнительно-дистанционное кольцо EU 081. Герметизацию соединения выполняет масло-бензо стойкий (МБС) сальник ED 079. Сальник обжимается пружиной EF 080. Далее всё закрывается ответной частью поворотной муфты. Ответная часть муфты оснащена наружной резьбой диаметром 32мм (1 1/4″). Эта часть фиксируется к на поворотной оси стопором EC 183.1. Стык раздаточного крана с поворотной муфтой герметизируется с помощью уплотнительного кольца ЕО 177

EA075 строение (ЕА075)

Технические характеристики

  • Материал: алюминий, сталь
  • Диаметр прохода: 19мм (3/4″)
  • Резьба со стороны ввода: внутренняя 25мм (1″)
  • Резьба со стороны выхода: 32мм (1 1/4″)
Страна производитель

Завод изготовитель

Габариты
(ДхШхВ)
5.5 × 4 × 4 см
0.001 м³
Вес 0.15 кг
