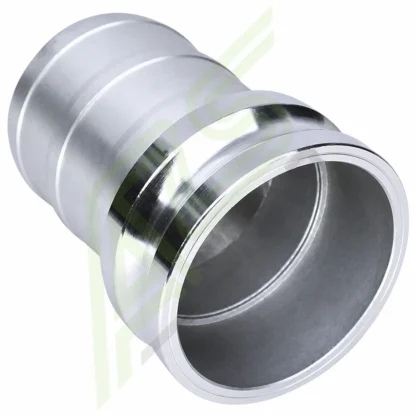

Камлок тип E 100 устройство и принцип работы:

Камлок тип E 100 предназначен для присоединения рукава с одной стороны, и соединения с другими элементами системы camlock. Герметизация соединения обеспечивается резиновым уплотнителем установленным в ответной части БРС. Прижим соединения обеспечивают два рычага на ответной части. На прижимных рычагах в нижней части присутствуют бобышки в виде эксцентриков. При сведении рычагов друг к другу, параллельно оси БРС, происходит прижим и герметизация соединения. Камлок изготовлен из искробезопасного алюминиевого сплава, благодаря чему его можно использовать в среде легко воспламеняемых жидкостей. Такие БРС широко используются в качестве соединительной арматуры. Их применяют как на автоцистернах, так и при обвязке мобильных перекачивающих насосов, а так-же на магистральных трубопроводах.

Виды БРС camlok:

• Тип A, для резьбового присоединения к трубопроводу («папа»). Резьба внутренняя.
• Тип В*, для резьбового присоединения к трубопроводу («мама»). Резьба наружная.
• Тип С*, для соединения рукава («мама»)
• Тип D*, для резьбового присоединения к трубопроводу («мама»). Резьба внутренняя.
• Тип Е, для присоединения рукава («папа»)
• Тип F, для резьбового присоединения к трубопроводу («папа»). Резьба наружная.
• Тип DC*, крышка, для предотвращения попадания различного рода загрязнений («мама»).
• Тип DP, крышка, для предотвращения попадания различного рода загрязнений («папа»).
• Переходные элементы, оснащённые зажимным механизмом.

* — Типы разъёмов подходящие к camlock Е100

Технические характеристики:

• Материал – алюминиевый сплав.
• Пропускная способность – не менее 400 л/мин.
• Место установки – на рукав.
• Ответные части – тип В, тип С, тип D, тип DC.
• Диаметр условного прохода (ДУ, DN) – 100 мм.
• Температура перекачиваемой среды – до 100°C.
• Максимальное давление – 7 бар.

Камлоки позволяют произвести быстрое и герметичное соединение различных узлов. Применяют их на различных технических процессах которые неотъемлемо связанны с сливными и наливными операциями. Так например их применяют практически на всех видах автоцистерн как для пищевой так и для нефтехимической отросли. Так же их можно встретить непосредственно на предприятиях. Там они применяются в качестве аварийной или резервной точки подключения рукава.
