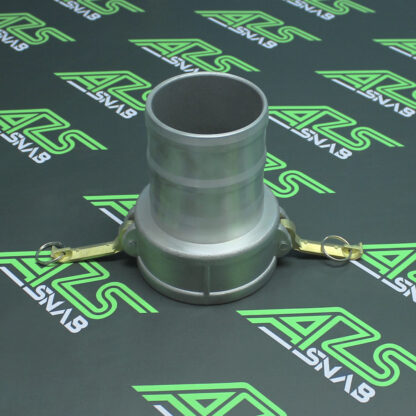

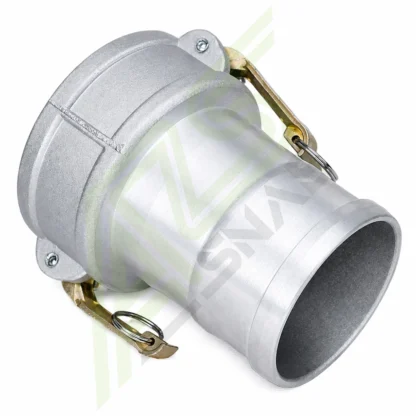

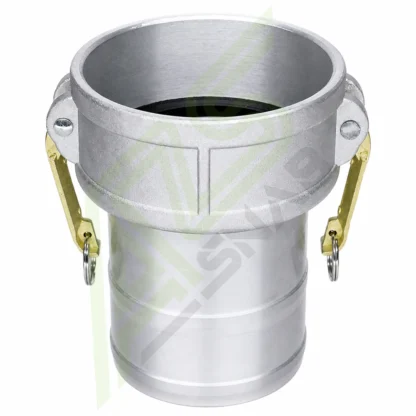

Камлок тип C 100 устройство и принцип работы:

Камлок тип C 100 предназначен для присоединения рукава с одной стороны, и соединения с другим элементом системы с другой. Герметизация соединения обеспечивается резиновым уплотнителем установленным в БРС. Прижим соединения обеспечивают два рычага. На прижимных рычагах в нижней части присутствуют бобышки в виде эксцентриков. При сведении рычагов друг к другу, параллельно оси БРС, происходит прижим и герметизация соединения. Камлок изготовлен из искробезопасного алюминиевого сплава, благодаря чему его можно использовать в среде легко воспламеняемых жидкостей. Такие БРС широко используются в качестве соединительной арматуры. Их применяют как на автоцистернах, так и при обвязке мобильных перекачивающих насосов, а так-же на магистральных трубопроводах.

Виды БРС camlok:

• Тип A*, для резьбового присоединения к трубопроводу («папа»). Резьба внутренняя.
• Тип В, для резьбового присоединения к трубопроводу («мама»). Резьба наружная.

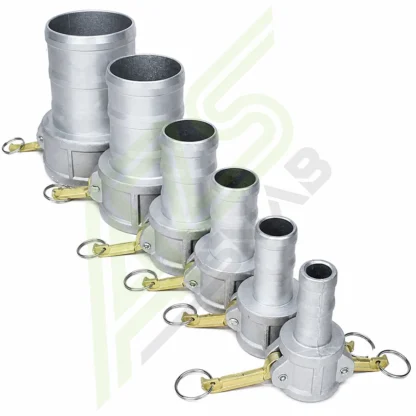

• Тип С, для соединения рукава («мама»)

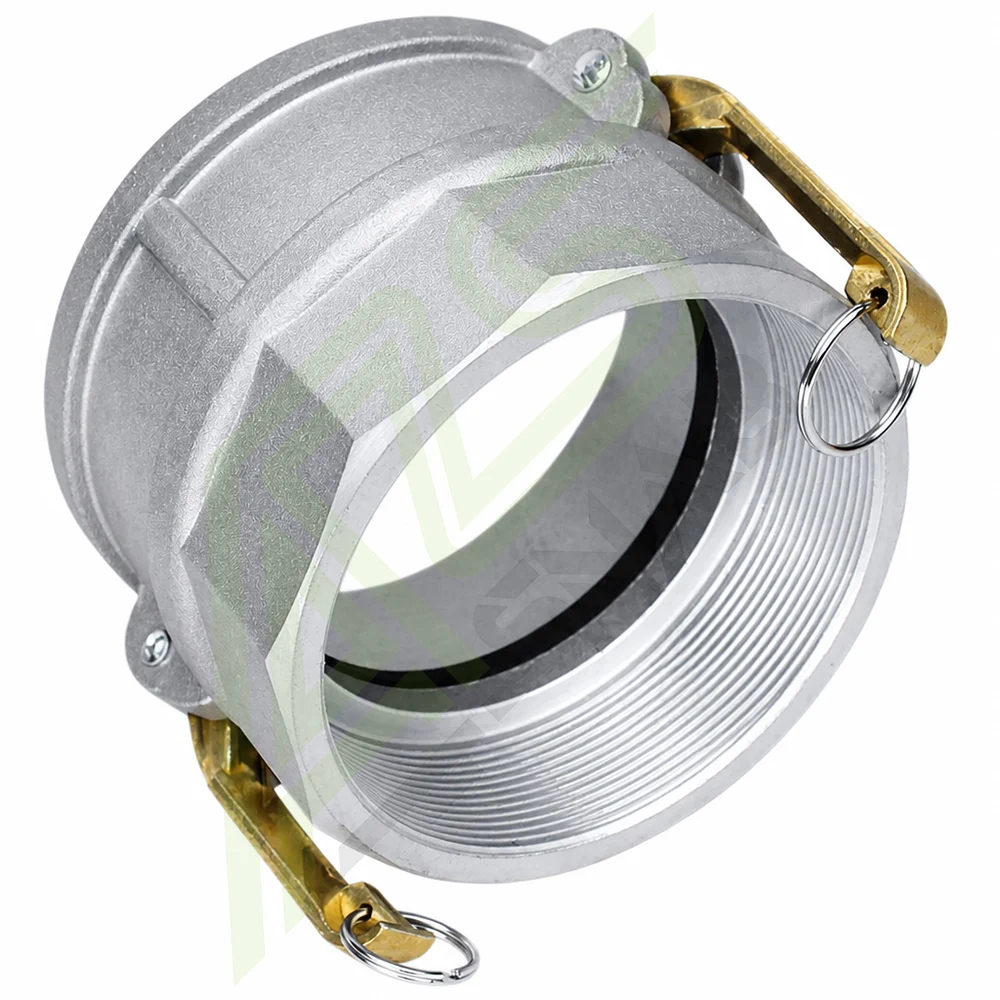

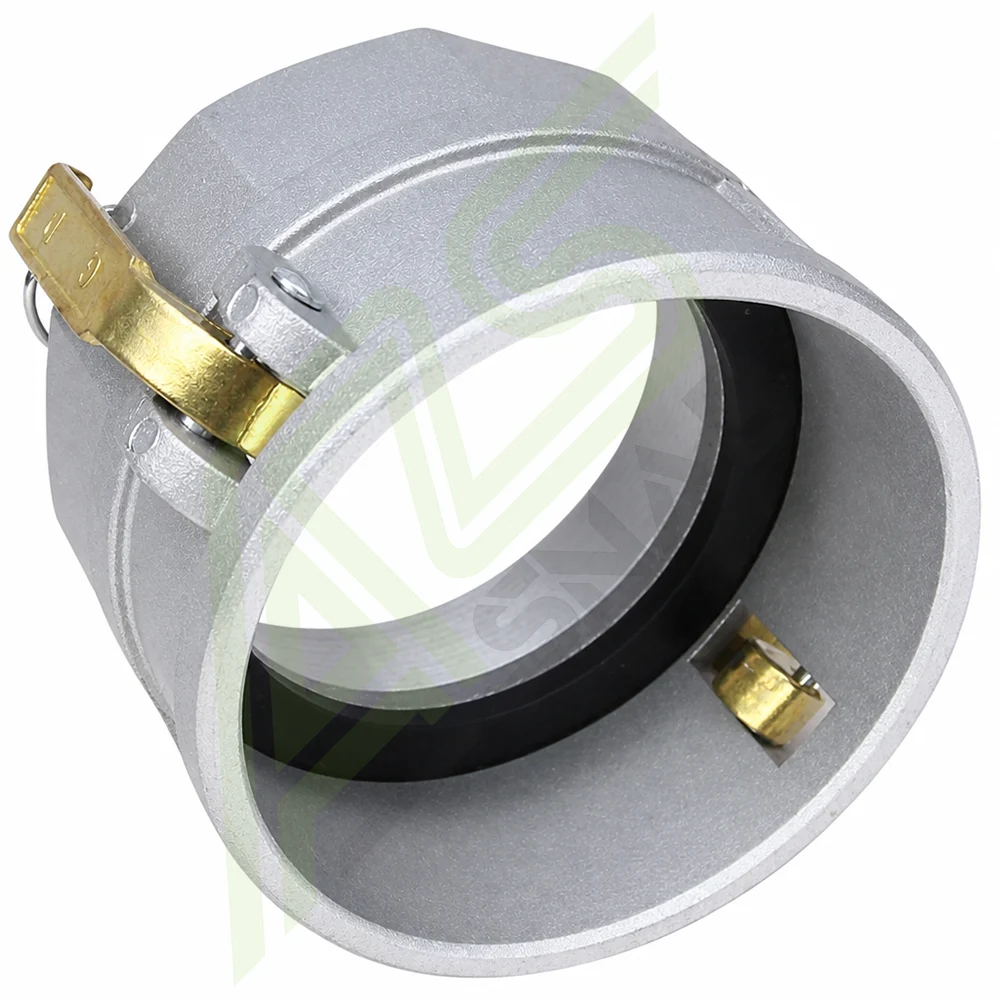

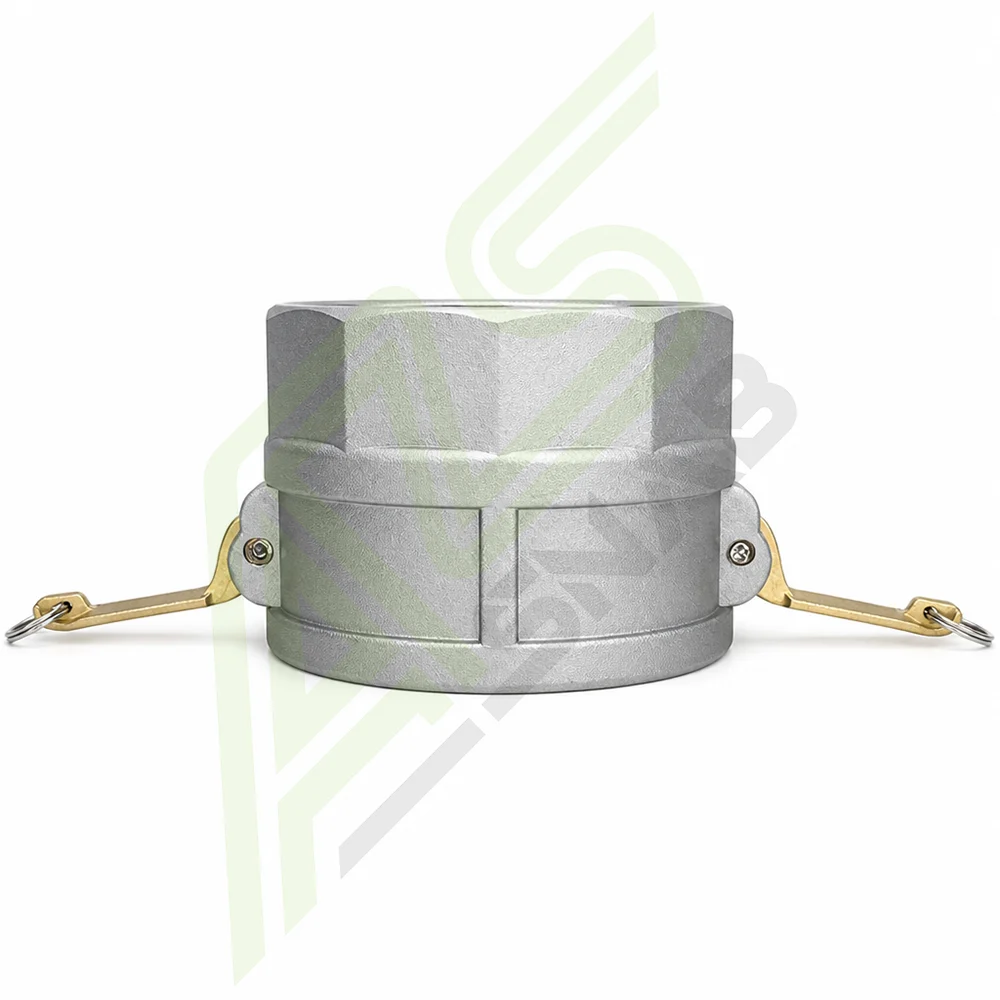

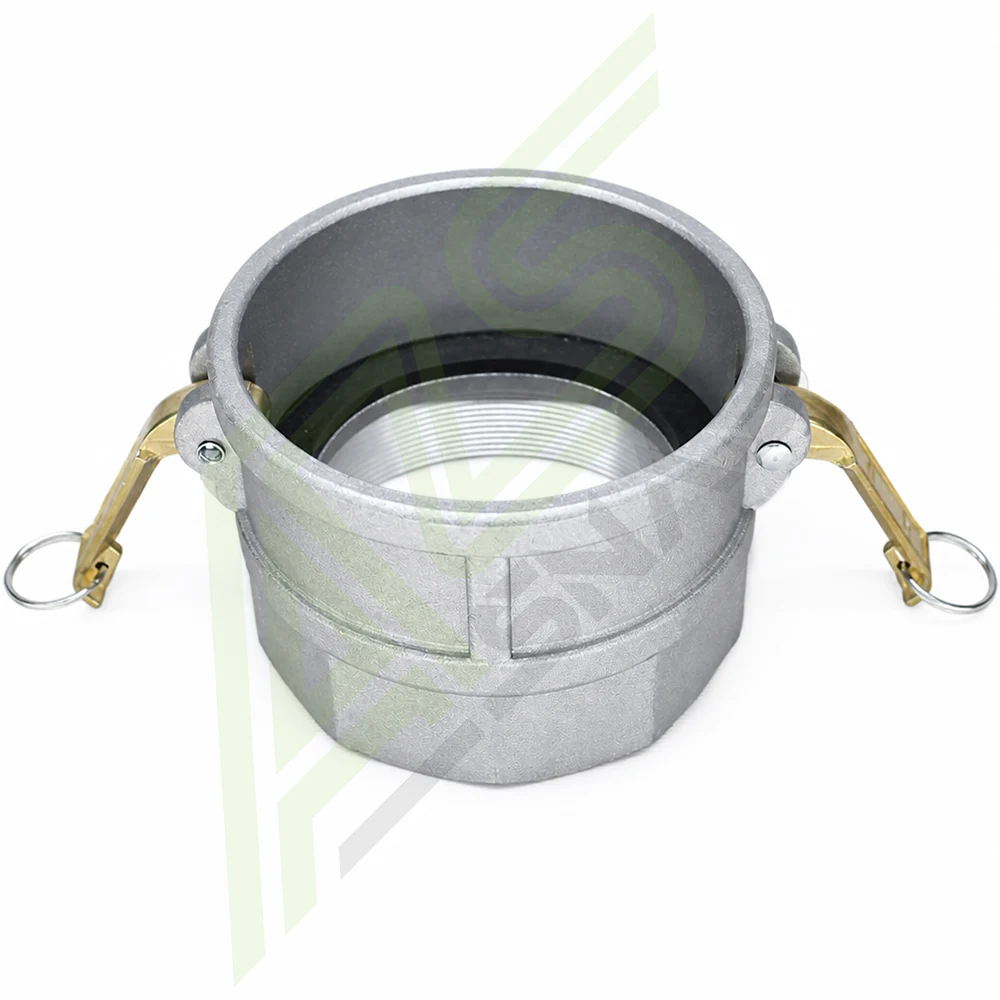

• Тип D, для резьбового присоединения к трубопроводу («мама»). Резьба внутренняя.
• Тип Е*, для присоединения рукава («папа»)
• Тип F*, для резьбового присоединения к трубопроводу («папа»). Резьба наружная.

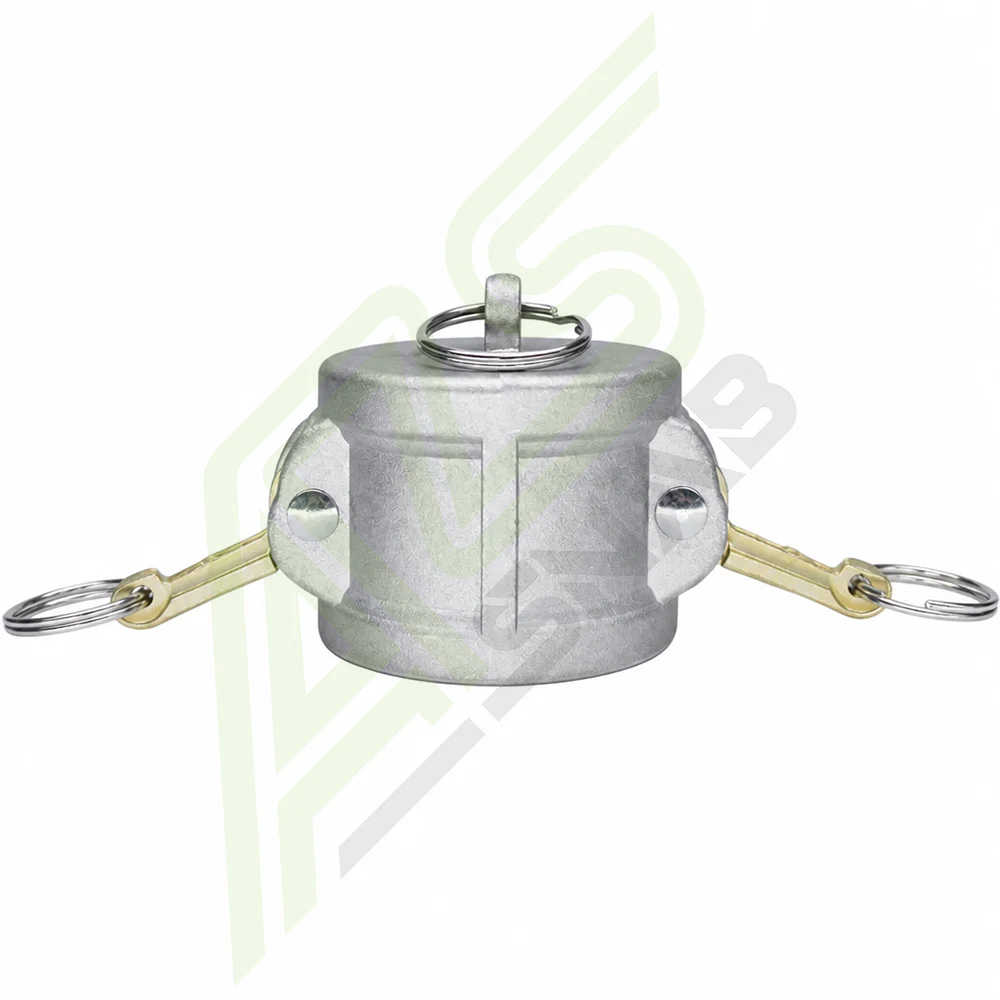

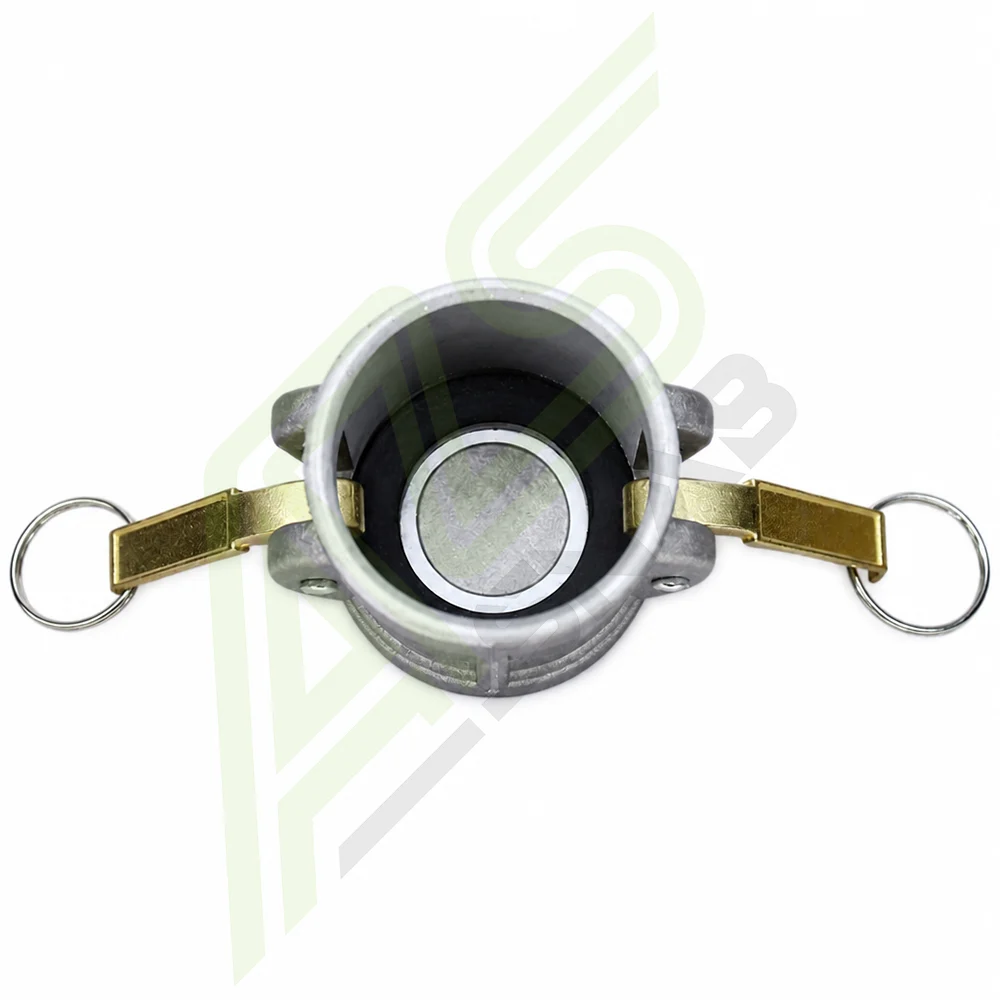

• Тип DC, крышка, для предотвращения попадания различного рода загрязнений («мама»).
• Тип DP*, крышка, для предотвращения попадания различного рода загрязнений («папа»).

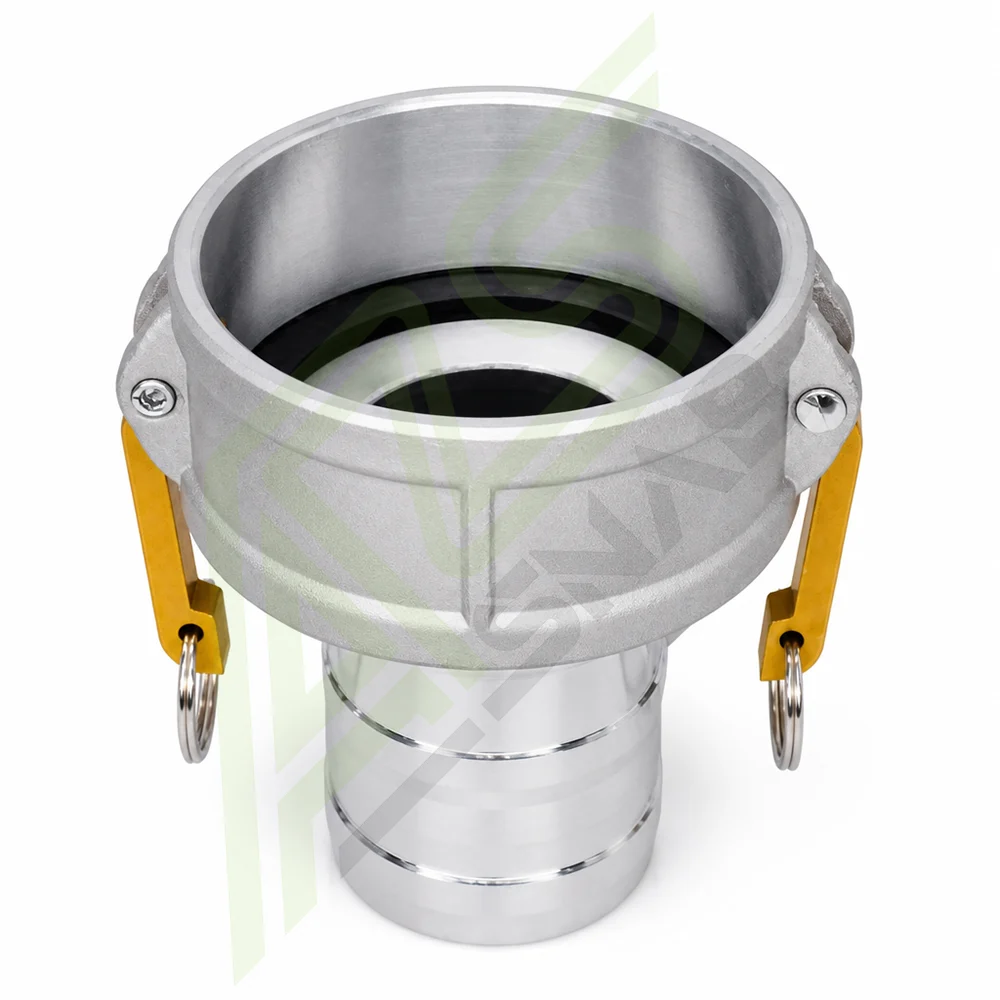

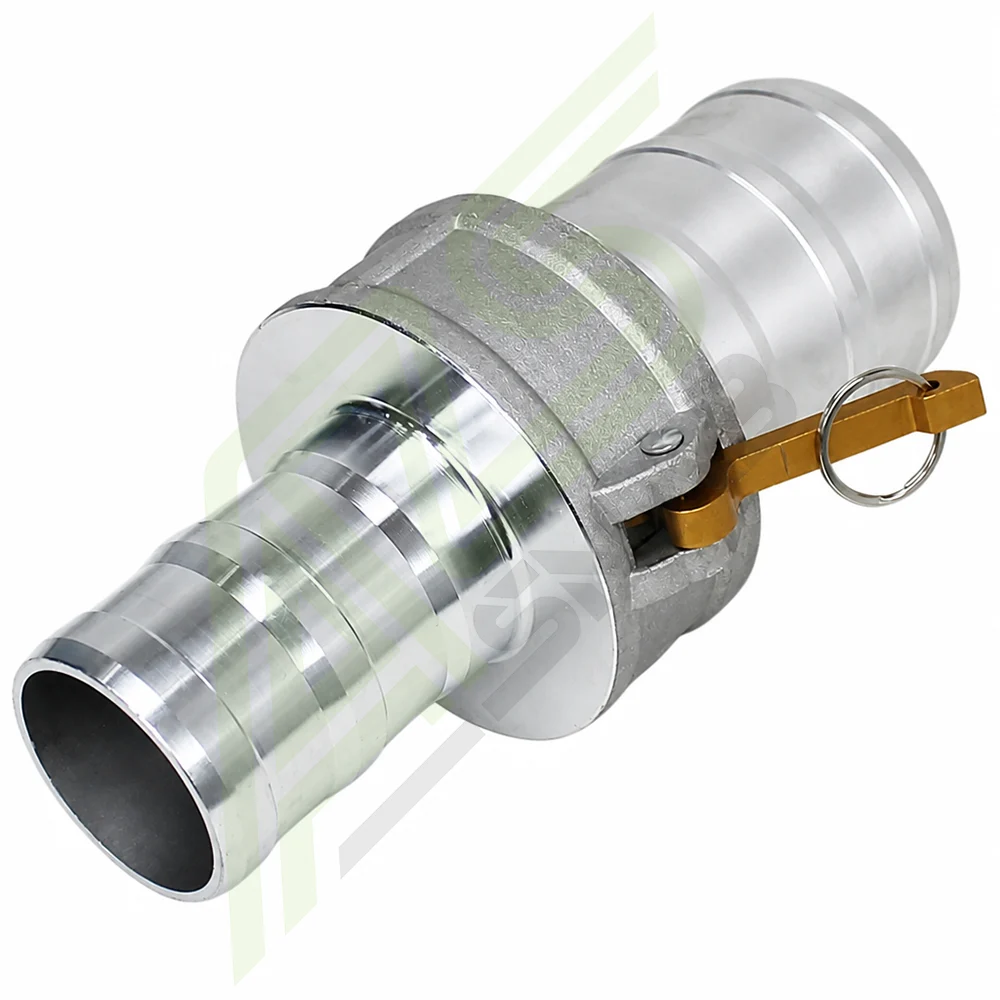

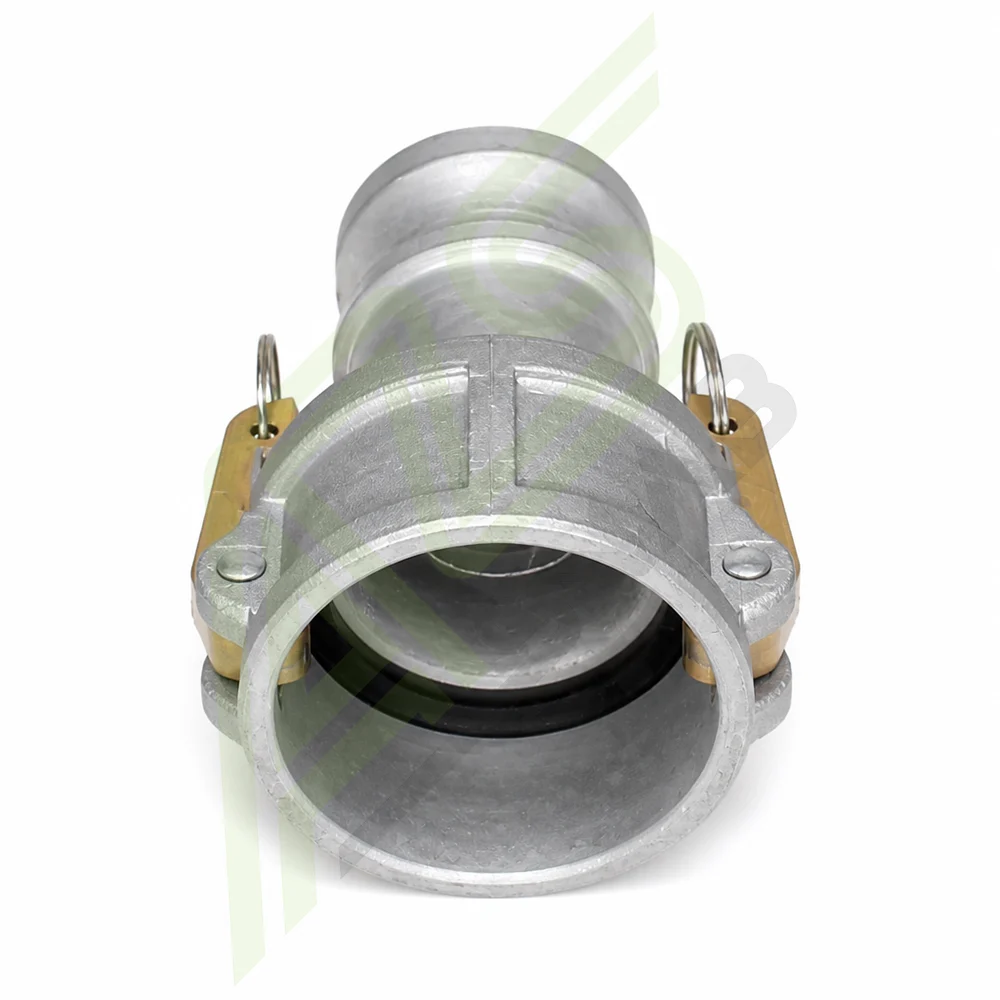

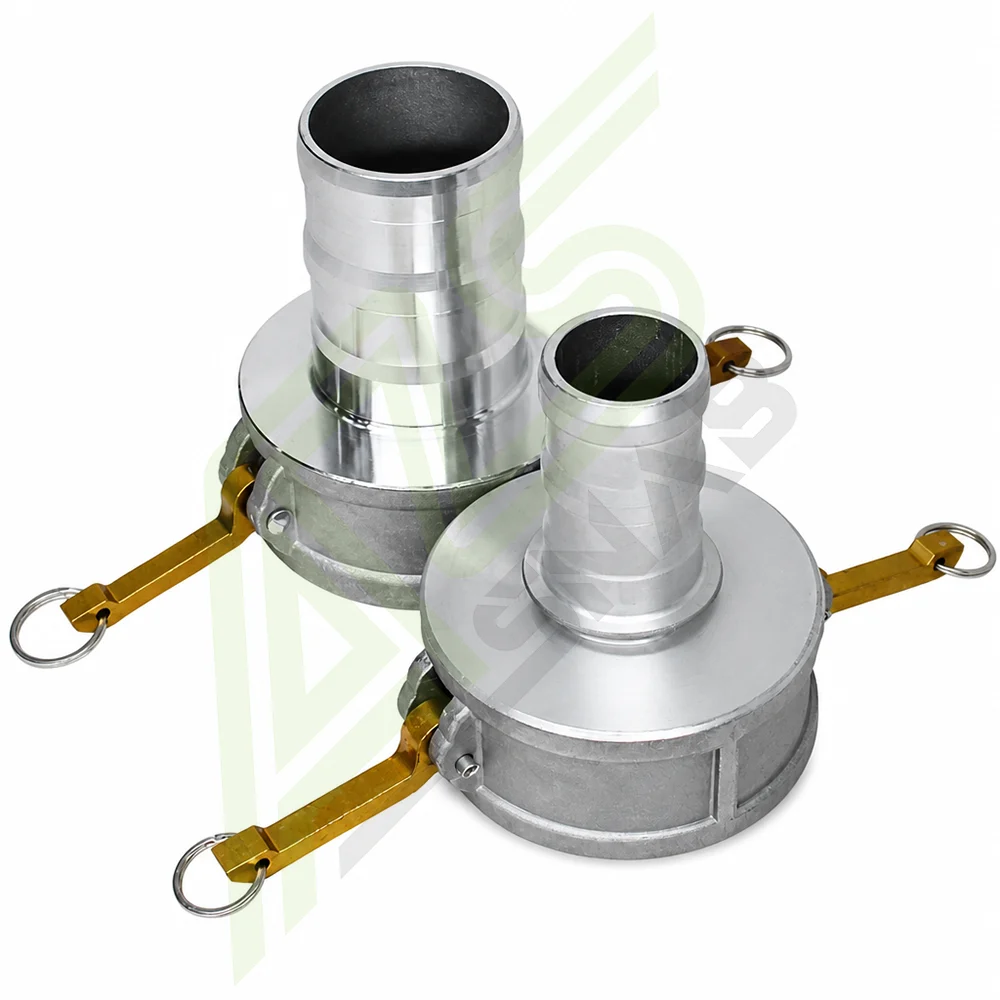

• Переходные элементы, оснащённые зажимным механизмом.

* — Типы разъёмов подходящие к camlock С 100

Технические характеристики:

• Материал – алюминиевый сплав.
• Пропускная способность – не менее 400 л/мин.
• Место установки – на рукав.
• Ответные части – тип А, тип E, тип F, тип DP.
• Диаметр условного прохода (ДУ, DN) – 100 мм.
• Температура перекачиваемой среды – до 100°C.
• Максимальное давление – 7 бар.

Камлоки позволяют произвести быстрое и герметичное соединение различных узлов. Применяют их на различных технических процессах которые неотъемлемо связанны с сливными и наливными операциями. Так например их применяют практически на всех видах автоцистерн как для пищевой так и для нефтехимической отросли. Так же их можно встретить непосредственно на предприятиях. Там они применяются в качестве аварийной или резервной точки подключения рукава.
