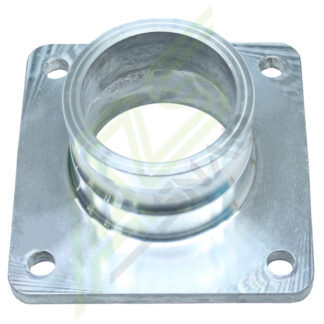

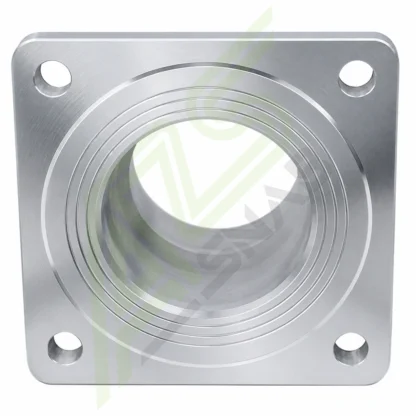

Фланец квадратный с быстроразъёмным соединением FA 3″

Описание товара

Камлок фланцевый тип FA 75 устройство и принцип работы:

Камлок тип FA 75 предназначен для установки на трубопровод при помощи фланцевого соединения, и соединения с другими элементами системы camlock. Герметизация соединения обеспечивается резиновым уплотнителем установленным в ответной части БРС. Прижим соединения обеспечивают два рычага на ответной части. На прижимных рычагах в нижней части присутствуют бобышки в виде эксцентриков. При сведении рычагов друг к другу, параллельно оси БРС, происходит прижим и герметизация соединения. Камлок изготовлен из искробезопасного алюминиевого сплава, благодаря чему его можно использовать в среде легко воспламеняемых жидкостей. Такие БРС широко используются в качестве соединительной арматуры. Их применяют как на автоцистернах, так и при обвязке мобильных перекачивающих насосов, а так-же на магистральных трубопроводах.

Виды БРС camlok:

• Тип A, для резьбового присоединения к трубопроводу («папа»). Резьба внутренняя.
• Тип В*, для резьбового присоединения к трубопроводу («мама»). Резьба наружная.
• Тип С*, для соединения рукава («мама»)
• Тип D*, для резьбового присоединения к трубопроводу («мама»). Резьба внутренняя.
• Тип Е, для присоединения рукава («папа»)
• Тип F, для резьбового присоединения к трубопроводу («папа»). Резьба наружная.
• Тип DC*, крышка, для предотвращения попадания различного рода загрязнений («мама»).
• Тип DP, крышка, для предотвращения попадания различного рода загрязнений («папа»).
• Переходные элементы, оснащённые зажимным механизмом.

* — Типы разъёмов подходящие к camlock FA75

Камлоки позволяют произвести быстрое и герметичное соединение различных узлов. Применяют их на различных технических процессах которые неотъемлемо связанны с сливными и наливными операциями. Так например их применяют практически на всех видах автоцистерн как для пищевой так и для нефтехимической отросли. Так же их можно встретить непосредственно на предприятиях. Там они применяются в качестве аварийной или резервной точки подключения рукава.

Ответный элемент ДУ 75 для соединения с рукавом:

Крышка для camlock FA75:

Со всеми типами быстросъёмных соединений с диаметром прохода 75мм (3″) можно ознакомится по ссылке.
