Патрубок сливной тип E предназначен для присоединения к муфтам МС и оборудован резьбовым соединением.
Патрубок сливной тип E описание и принцип работы

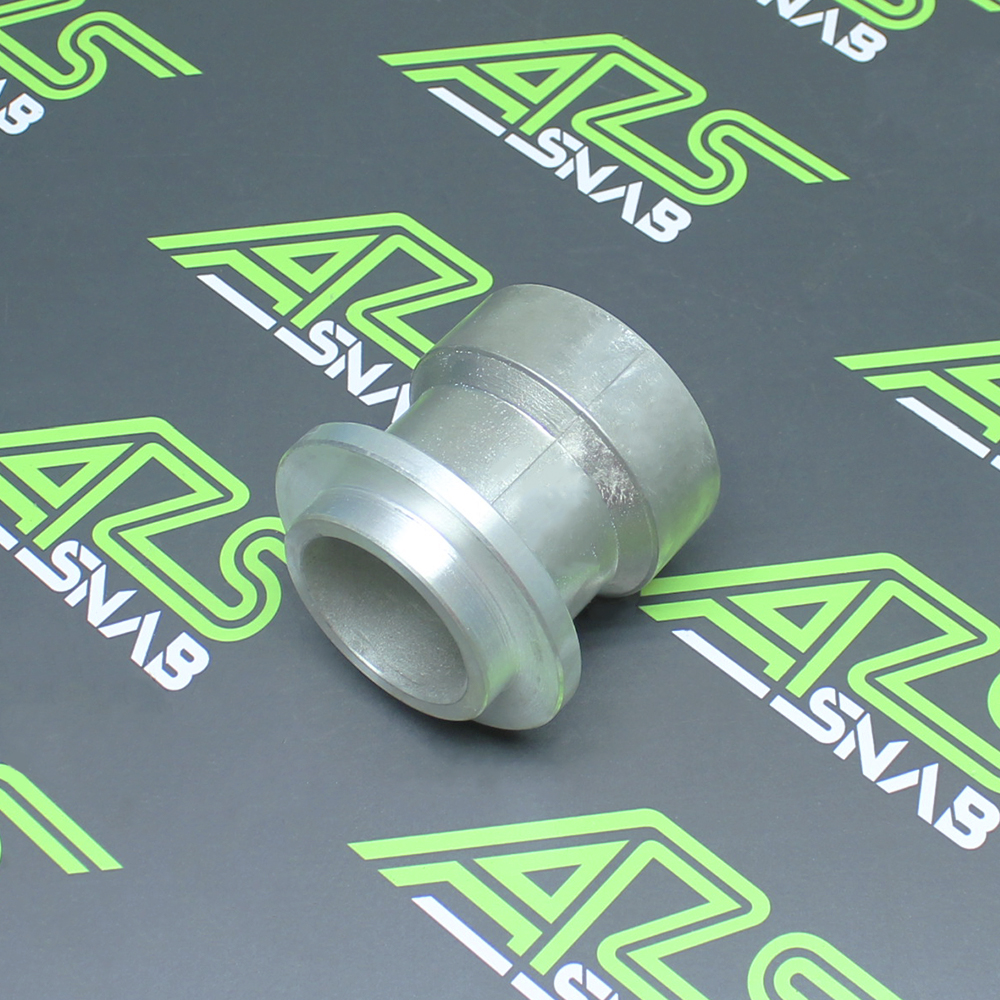

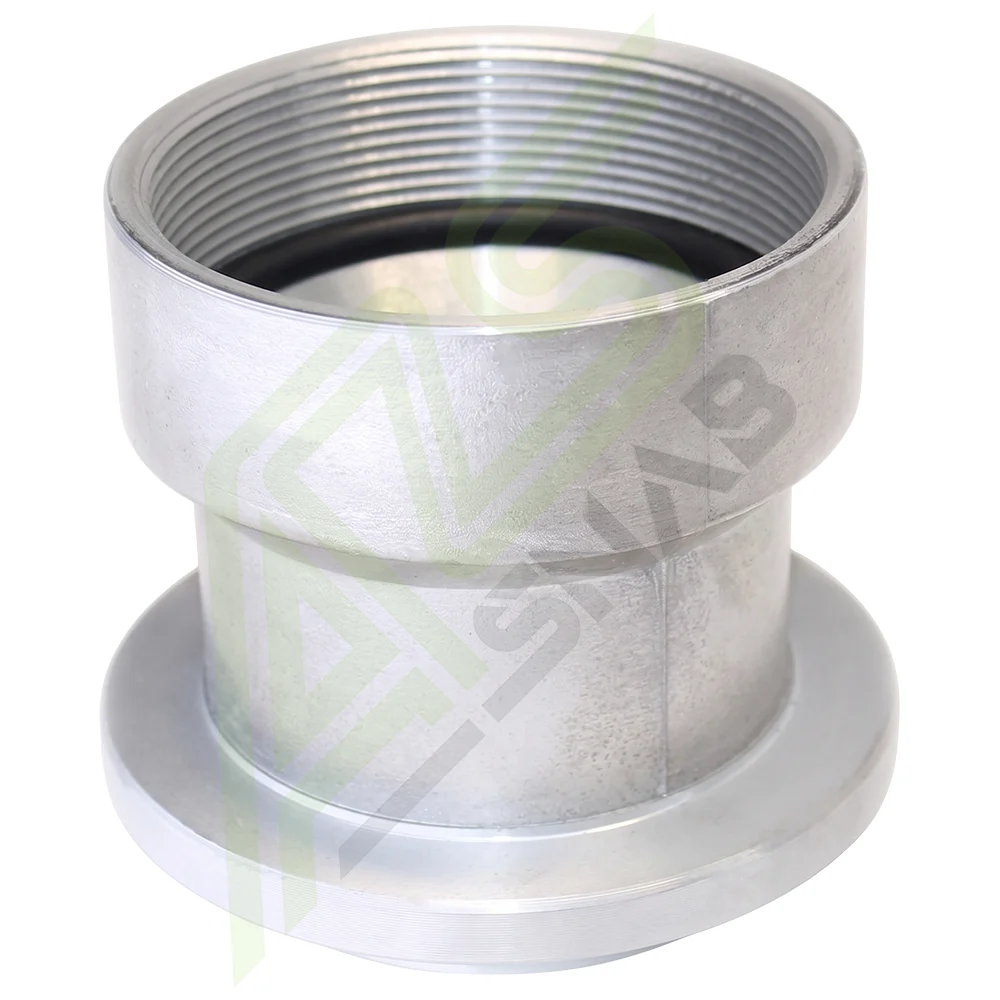

Ниппель сливной тип Е устанавливается в сливные муфты МС-1 или МС-2, а так же в сливной узел УН-80 или УН-80 К. Конструкция представляет собой литое алюминиевое изделие с фрезерованными соединительными плоскостями. С одной стороны ниппель оборудован направляющим патрубком и прижимной плоскостью. Эта часть устанавливается в зажимную часть сливной муфты типа МС . С другой стороны оборудовано резьбовое соединение с внутренней резьбой. В нижней части резьбы установлена кольцевая прокладка из МБС резины. Благодаря её присутствию дополнительная герметизация резьбового соединения не требуется. Ниппель устанавливается в сливную муфту. Использование данного ниппеля позволяет проводить сливные операции с использованием различных типов соединений. Данный сливной патрубок изготавливается из алюминия. Благодаря чему позволяет производить слив как дизельного топлива так и керосина или бензина, в том числе и авиационного.
Технические характеристики
- Материал: алюминий
- Присоединяемые муфты: МС-1, МС-2, УН-80, УН-80 К
- Ответная часть: резьбовое соединение (внутренняя резьба)
- Присоединяемый диаметр: 3 1/2″ (85мм.)
Присоединяемые соединения
| Код ТН ВЭД | 7609000000 |
|---|---|
| Габариты | 11 × 11 × 10 см (ДхШхВ) 0.00121 м³ |
| Вес | 0.60 кг. |
