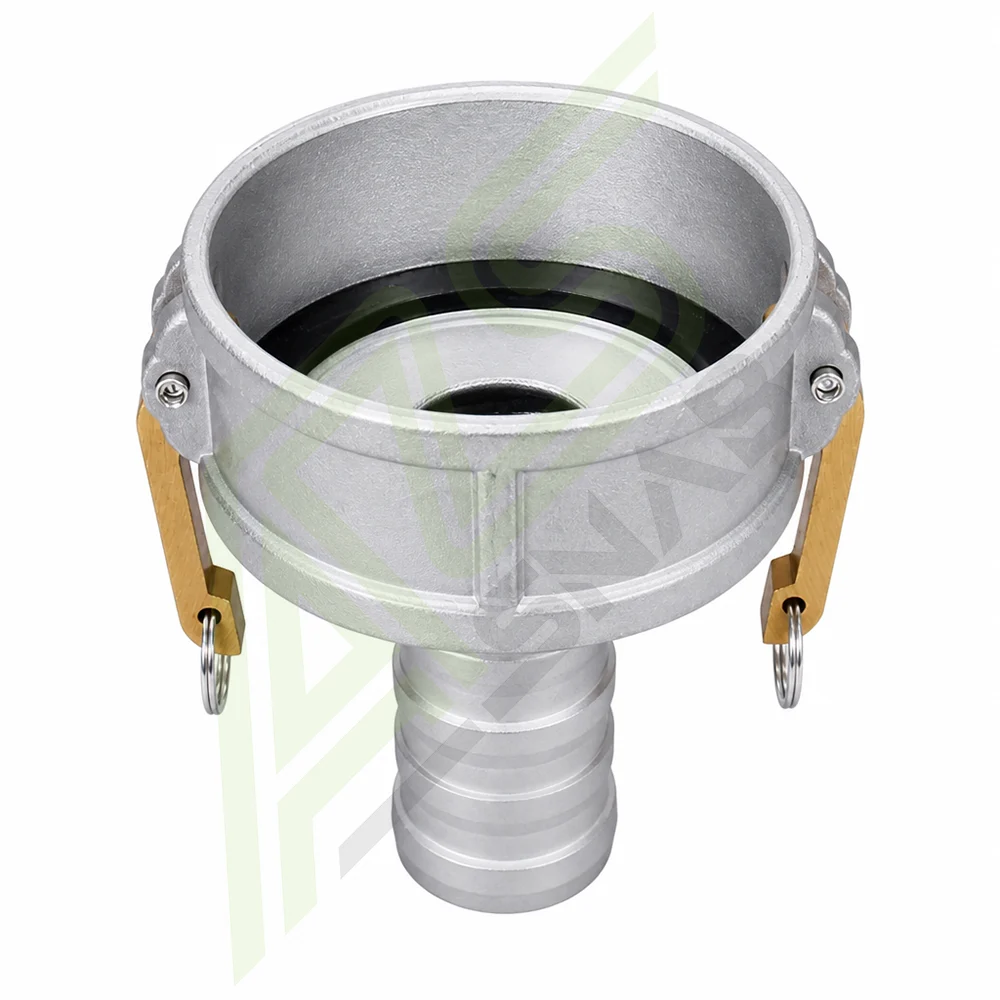

БРС Камлок (camlock) тип C 100

от 13.000

В наличии

Быстроразъемные соединения (БРС) камлок предназначены для быстрого и герметичного соединения гибких трубопроводов друг с другом, а так же со стационарными точками на трубопроводе.

  • Материал – алюминиевый сплав.
  • Пропускная способность – не менее 400 л/мин.
  • Место установки – на рукав.
  • Ответные части – тип A, тип E, тип F, тип DP.
  • Диаметр условного прохода (ДУ, DN) – 100 мм.
  • Температура перекачиваемой среды – до 100°C.
  • Максимальное давление – 7 бар.

Камлок тип C 100 устройство и принцип работы:

Камлок тип C 100 предназначен для присоединения рукава с одной стороны, и соединения с другим элементом системы с другой. Герметизация соединения обеспечивается резиновым уплотнителем установленным в ответной части БРС. Прижим соединения обеспечивают два рычага. На прижимных рычагах в нижней части присутствуют бобышки в виде эксцентриков. При сведении рычагов друг к другу, параллельно оси БРС, происходит прижим и герметизация соединения. Камлок изготовлен из искробезопасного алюминиевого сплава, благодаря чему его можно использовать в среде легко воспламеняемых жидкостей. Такие БРС широко используются в качестве соединительной арматуры. Их применяют как на автоцистернах, так и при обвязке мобильных перекачивающих насосов, а так-же на магистральных трубопроводах.

Ответной частью данного элемента являются камлоки следующих типов:

  • Тип A, для резьбового присоединения к трубопроводу. Резьба внутренняя.
  • Тип E, для соединения двух и более рукавов между собой.
  • Тип F, для резьбового присоединения к трубопроводу. Резьба наружная.
  • Тип DP, крышка, для предотвращения попадания различного рода загрязнений.

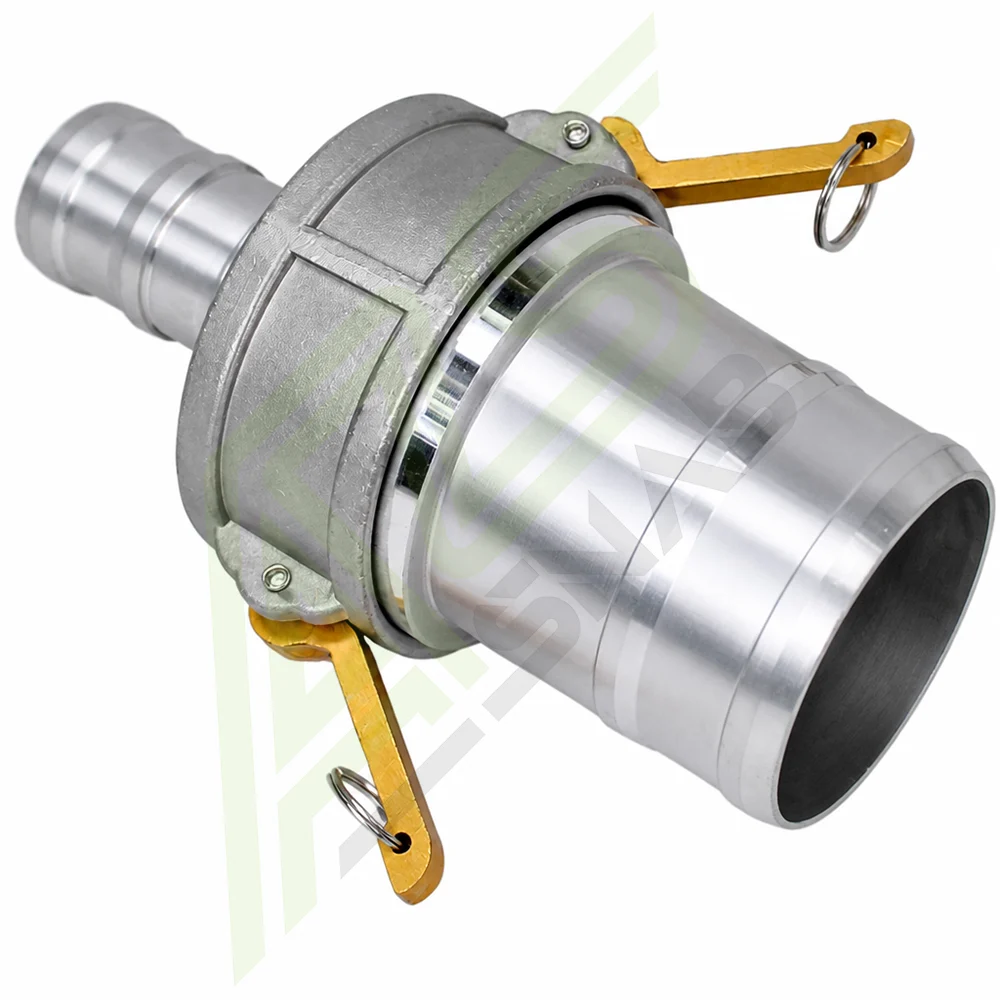

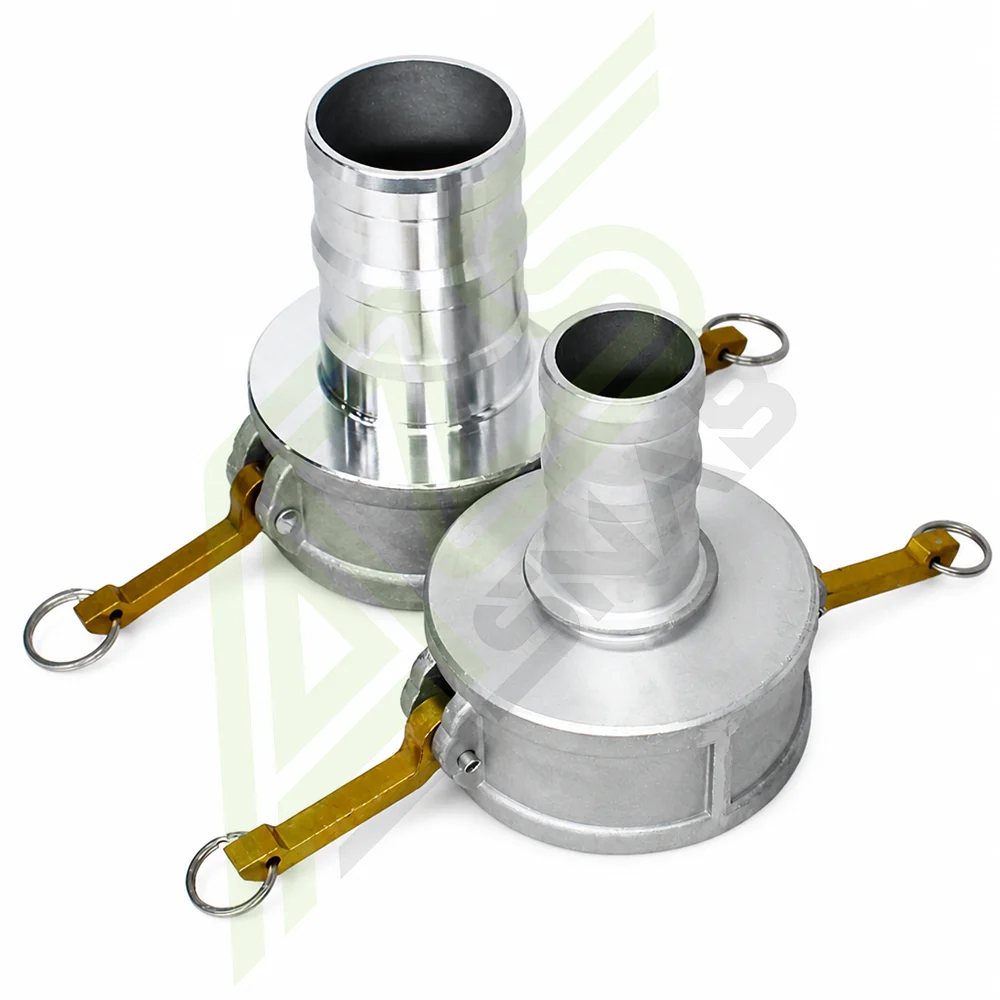

  • Переходные элементы, оснащённые зажимным механизмом.

Типы комлоков тип E 100

Технические характеристики:

  • Материал – алюминиевый сплав.
  • Пропускная способность – не менее 400 л/мин.
  • Место установки – на рукав.
  • Ответные части – тип А, тип E, тип F, тип DP.
  • Диаметр условного прохода (ДУ, DN) – 100 мм.
  • Температура перекачиваемой среды – до 100°C.
  • Максимальное давление – 7 бар.



Камлоки позволяют произвести быстрое и герметичное соединение различных узлов. Применяют их на различных технических процессах которые неотъемлемо связанны с сливными и наливными операциями. Так например их применяют практически на всех видах автоцистерн как для пищевой так и для нефтехимической отросли. Так же их можно встретить непосредственно на предприятиях. Там они применяются в качестве аварийной или резервной точки подключения рукава.
