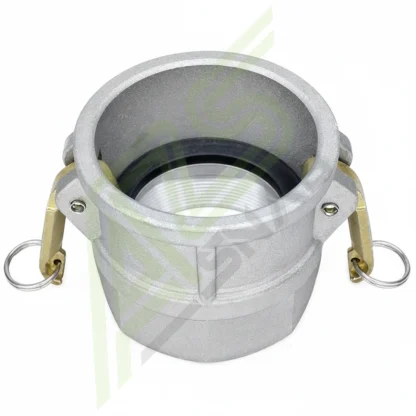

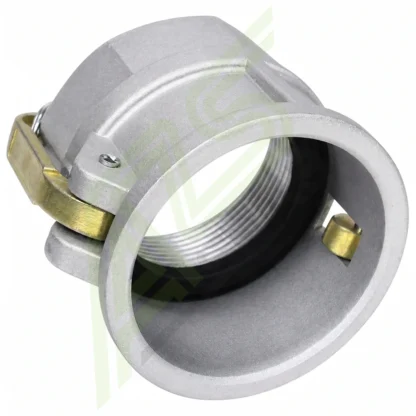

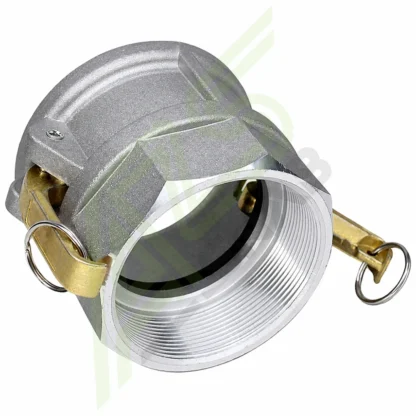

БРС Камлок (camlock) тип D 75

Камлок тип D 75 устройство и принцип работы:

Камлок тип D 75 («мама», внутренняя резьба) предназначен для резьбового соединения с трубопроводом с одной стороны, и присоединения других элементов системы camlock. Герметизация соединения обеспечивается резиновым уплотнителем установленным в БРС. Прижим соединения обеспечивают два рычага на ответной части. На прижимных рычагах в нижней части присутствуют бобышки в виде эксцентриков. При сведении рычагов друг к другу, параллельно оси БРС, происходит прижим и герметизация соединения. Камлок изготовлен из искробезопасного алюминиевого сплава, благодаря чему его можно использовать в среде легко воспламеняемых жидкостей. Такие БРС широко используются в качестве соединительной арматуры. Их применяют как на автоцистернах, так и при обвязке мобильных перекачивающих насосов, а так-же на магистральных трубопроводах.

Виды БРС camlok:

• Тип A, для резьбового присоединения к трубопроводу («папа»). Резьба внутренняя.
• Тип В, для резьбового присоединения к трубопроводу («мама»). Резьба наружная.
• Тип С, для соединения рукава («мама»)
• Тип D, для резьбового присоединения к трубопроводу («мама»). Резьба внутренняя.
• Тип Е, для присоединения рукава («папа»)
• Тип F, для резьбового присоединения к трубопроводу («папа»). Резьба наружная.
• Тип DC, крышка, для предотвращения попадания различного рода загрязнений («мама»).
• Тип DP, крышка, для предотвращения попадания различного рода загрязнений («папа»).
• Переходные элементы, оснащённые зажимным механизмом.

* — Типы разъёмов подходящие к camlock D75

Технические характеристики:

• Материал – алюминиевый сплав.
• Пропускная способность – не менее 350 л/мин.
• Место установки – на трубопровод.
• Ответные части – тип A, тип E, тип F, тип DP.
• Диаметр условного прохода (ДУ, DN) – 75 мм.
• Температура перекачиваемой среды – до 100°C.
• Максимальное давление – 7 бар.

Камлоки позволяют произвести быстрое и герметичное соединение различных узлов. Применяют их на различных технических процессах которые неотъемлемо связанны с сливными и наливными операциями. Так например их применяют практически на всех видах автоцистерн как для пищевой так и для нефтехимической отросли. Так же их можно встретить непосредственно на предприятиях. Там они применяются в качестве аварийной или резервной точки подключения рукава.
