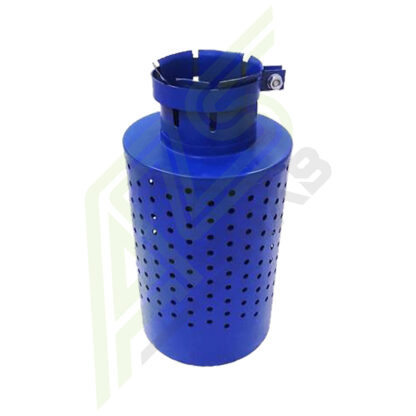

Искрогаситель ИСГ-75
Искрогаситель ИСГ-75 предназначен для установки на выхлопные системы двигателей внутреннего сгорания с диаметром выхлопной магистрали 75мм. Данной искрогаситель исключает выброс искр из выхлопной магистрали тем самым обеспечивая должный уровень пожарной безопасности.
Описание товара
Искрогаситель ИСГ-75 – это специализированное устройство, предназначенное для улавливания и тушения искр, образующихся в процессе работы двигателей внутреннего сгорания (ДВС). Оно разработано для обеспечения пожарной безопасности на объектах с повышенным риском возгорания, таких как нефтебазы, нефтеперерабатывающие заводы, автозаправочные станции (АЗС), сельскохозяйственные угодья, лесные хозяйства и зоны добычи нефти и газа. Устройство эффективно предотвращает вылет раскалённых частиц и проскок пламени из выхлопной системы, снижая вероятность пожара в условиях эксплуатации автотракторной техники и силовых агрегатов.
ИСГ-75 соответствует требованиям пожарной безопасности. Оно применяется на автомобилях, тракторах, комбайнах, дизель-генераторах и другой технике с выхлопными трубами диаметром до 75 мм. Помимо основной функции гашения искр, искрогаситель снижает уровень шума и температуры выхлопных газов.
ИСГ-75 конструкция и принцип работы
Искрогаситель ИСГ-75 представляет собой динамическое устройство сухого типа с лабиринтной конструкцией. Оно состоит из корпуса с газоподводящим и газоотводящим патрубками, внутри которых размещены газоразделительный аппарат и золосборная камера. Газоразделительный аппарат включает две ступени газораспределения в виде спиралей, обеспечивающих изменение направления потока выхлопных газов. Под действием центробежных сил искры и несгоревшие частицы топлива оседают в золосборной камере, откуда постепенно выводятся через специальные отверстия под действием силы тяжести. Такая конструкция предотвращает переполнение камеры и обеспечивает эффективную очистку выхлопных газов.
Устройство изготавливается из прочной стали, что гарантирует устойчивость к высоким температурам (до 300 °С) и механическим нагрузкам. ИСГ-75 соответствует климатическим исполнениям У и УХЛ по ГОСТ 15150-69, что позволяет использовать его в различных погодных условиях, включая умеренный и холодный климат.

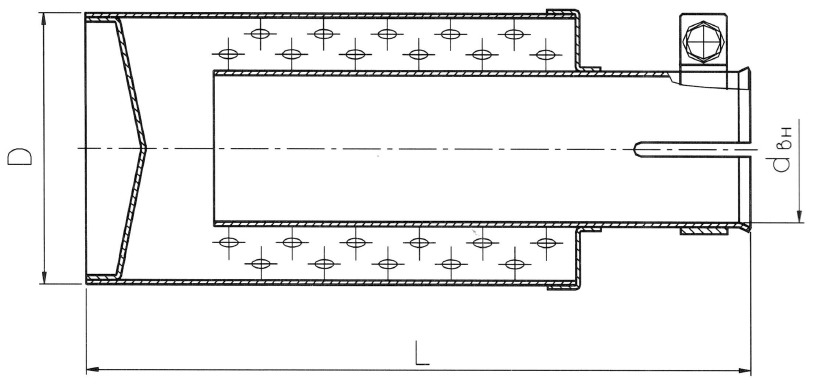

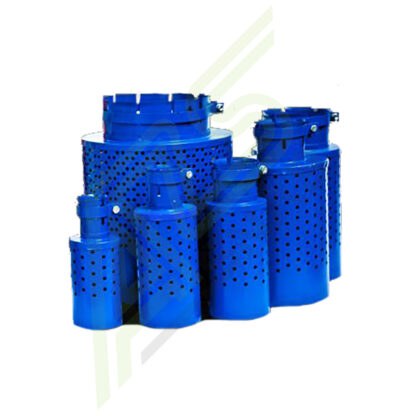

| Наименование параметров |
ИСГ-65 |
ИСГ-75 | ИСГ-80 | ИСГ-85 | ИСГ-90 | ИСГ-100 |
ИСГ-110 |
| Присоединяемый диаметр dвн, |
65 |
75 | 80 | 85 | 90 | 100 |
110 |
| Диаметр D, мм |
114 |
114 | 114 | 180 | 180 | 180 |
180 |
| Длина L, мм |
295 |
295 | 295 | 340 | 340 | 340 |
340 |
| Масса, кг |
1,02 |
1,1 | 1,11 | 1,6 | 1,7 | 1,9 |
1,97 |
Использование и установка
Установка искрогасителя ИСГ-75 не требует специальных навыков или инструментов. Устройство надевается на выхлопную трубу на глубину не менее 50 мм и фиксируется с помощью хомута или болта, входящих в комплект. При горизонтальном расположении трубы важно установить искрогаситель так, чтобы дренажное отверстие находилось внизу для предотвращения скопления конденсата. Длина участка трубы, на который устанавливается устройство, не должна превышать шести радиусов её внутреннего сечения.
Перед началом эксплуатации необходимо провести визуальный осмотр на наличие механических повреждений, коррозии или деформаций искроотражателя. Использование повреждённого устройства запрещено. Также рекомендуется удалить маркировочные наклейки с поверхности перед установкой. Регулярное техническое обслуживание, включающее очистку и проверку целостности, обеспечивает длительный срок службы (не менее 10 лет).
