Аварийный клапан DN 40 назначение и принцип работы

Аварийный клапан устанавливается непосредственно под топливораздаточными колонками (ТРК). Размещается узел в нижней части ТРК, на уровне поверхности земли. Клапан предназначен для аварийного перекрытия трубопровода в случаях серьёзного повреждения ТРК. Например, в случае если какой-либо автомобиль столкнётся с колонкой. Если происходит смещение ТРК верхняя часть клапана оборвётся по специально подготовленному разрывному месту. При срыве верхней части происходит запирание всего сечения подводящей магистрали.

Данный клапан позволяет избежать серьёзного розлива топлива. Это необходимо в первую очередь для того чтобы избежать возгорания топлива в следствии механического повреждения колонки. Плюс ко всему это необходимо для минимизации ущерба для окружающей среды.

Клапан изготовлен из чугуна. Корпус имеет отрывную насечку. Выбор данного материала для изготовления корпуса обусловлен высокой колкостью чугуна. Это необходимо для инициации запорного механизма. Клапан взводится в рабочее положение при сборке на заводе-изготовителе. В случае срабатывания клапана, он подлежит замене.

Технические характеристики:

• Материал корпуса: чугун
• Скорость срабатывания: менее 1 секунды
• Пропускная способность: до 120 л/мин
• Рабочее давление: до 3 бар (0,3 МПа)
• Тип присоединения: резьбовое
• Диаметр резьбы: 40мм (1 1/2″)
• Рабочая среда: бензин, дизельное топливо, керосин
• Место установки: непосредственно под ТРК, на уровне поверхности земли

Сообщение Аварийный, обрывной клапан ТРК DN 40 TPSV-20 появились сначала на AZS SNAB.

Устройство и принцип работы СМДК-100

Совмещённый механический дыхательный клапан МСДК состоит из цельнолитого алюминиевого корпуса. Внутри корпуса устанавливаются тарелка давления с грузом, и тарелка вакуума с грузом. Так-как резервуары с нефтепродуктами являются источником повышенной пожаро- и взрывоопасности, в нижней части узла установлен огневой предохранитель. Необходим он для временного предотвращения попадания огня внутрь резервуара в случае воспламенения паров ГСМ.

Каналы сброса избыточного давления и компенсации вакуума соединяют рабочий объём клапанных тарелок с атмосферой. Каналы снабжены сетками для предотвращения попадания инородных тел к тарелкам вакуума и давления. Запорные тарелки смонтированы на направляющих стрежнях, и могут свободно перемещаться по ним. В закрытом состоянии тарелки герметично прилегают к корпусу. Открываются клапана только при достижении определённых значений вакуума или давления. При достижении этих значений какая-либо из тарелок открывается и сообщает внутренние пространство резервуара с атмосферой. При выравнивании внутреннего давления резервуара и атмосферным происходит закрытие клапана.

Над каждым из клапанов установлена крышка, благодаря которой имеется возможность проведения осмотра, разбора, дефектовки, а в случае необходимости обслуживание механизмов клапана. Крышки крепится к корпусу с помощью изогнутой, цельной скобы. Скоба жестко соединена с крышками и обеспечивает их равномерное прижатие к корпусу. Для прижима скобы применяется гайка-барашек.

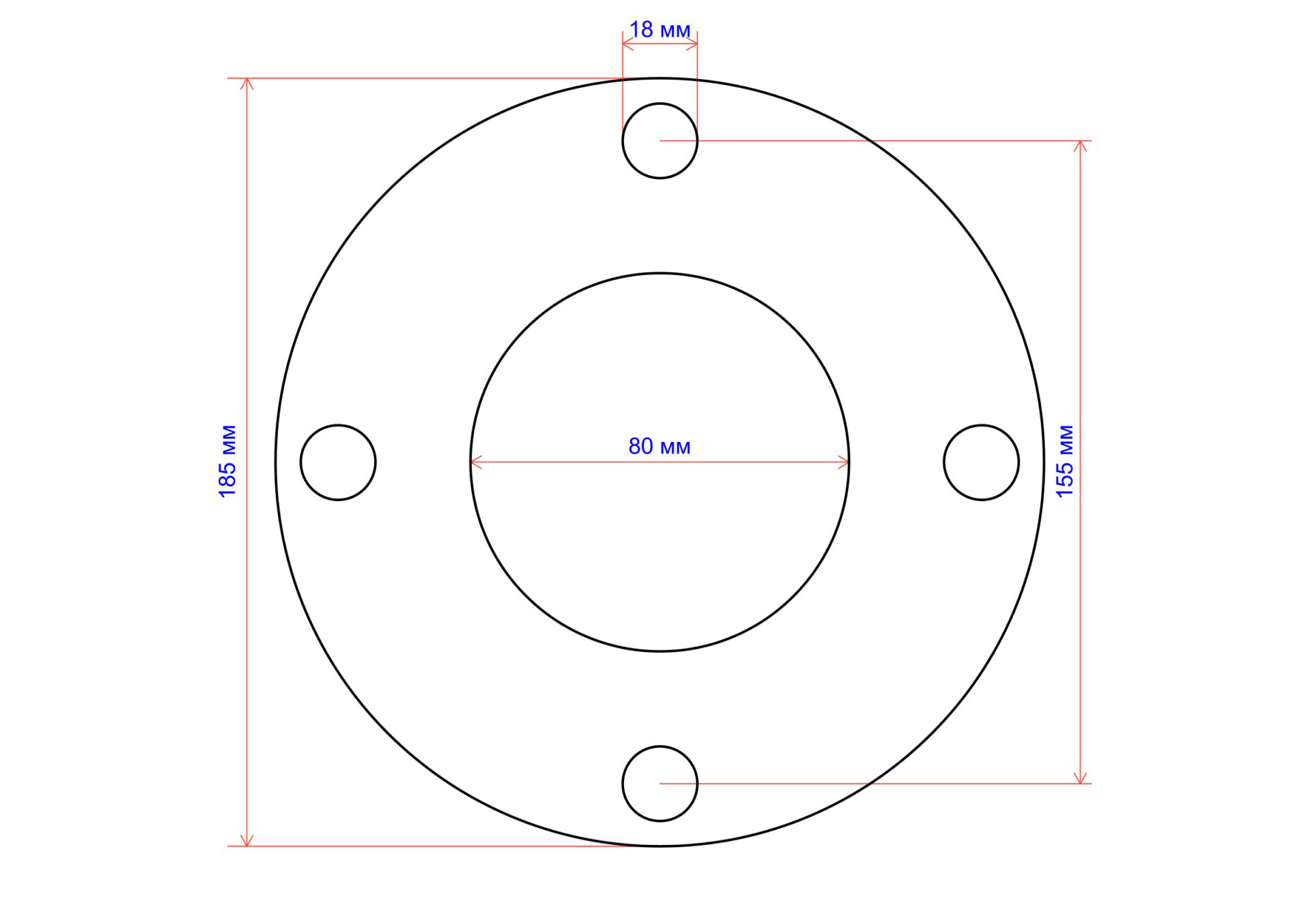

Устанавливается клапан в верхней части резервуара, в горизонтальном положении. Установка его в вертикальном или наклонном положении не допускается. Для присоединения к резервуару используется фланцевое соединение.

Технические характеристики:

• Условный проход, DN – 100 мм.
• Пропускная способность, не менее – 100 м³/ч.
• Давление срабатывания – 160-180 мм вод. ст.
• Вакуум срабатывания – 20-25 мм вод. ст.

Вся продукция  ООО ПТП «Поршень» проходит обязательную заводскую проверку, и обладает высоким качеством, а так-же низким уровнем брака. Всё оборудование имеет заводской паспорт.

Для небольших резервуаров применяются СМДК 50. С их техническими характеристиками можно ознакомится перейдя по этой ссылке.
